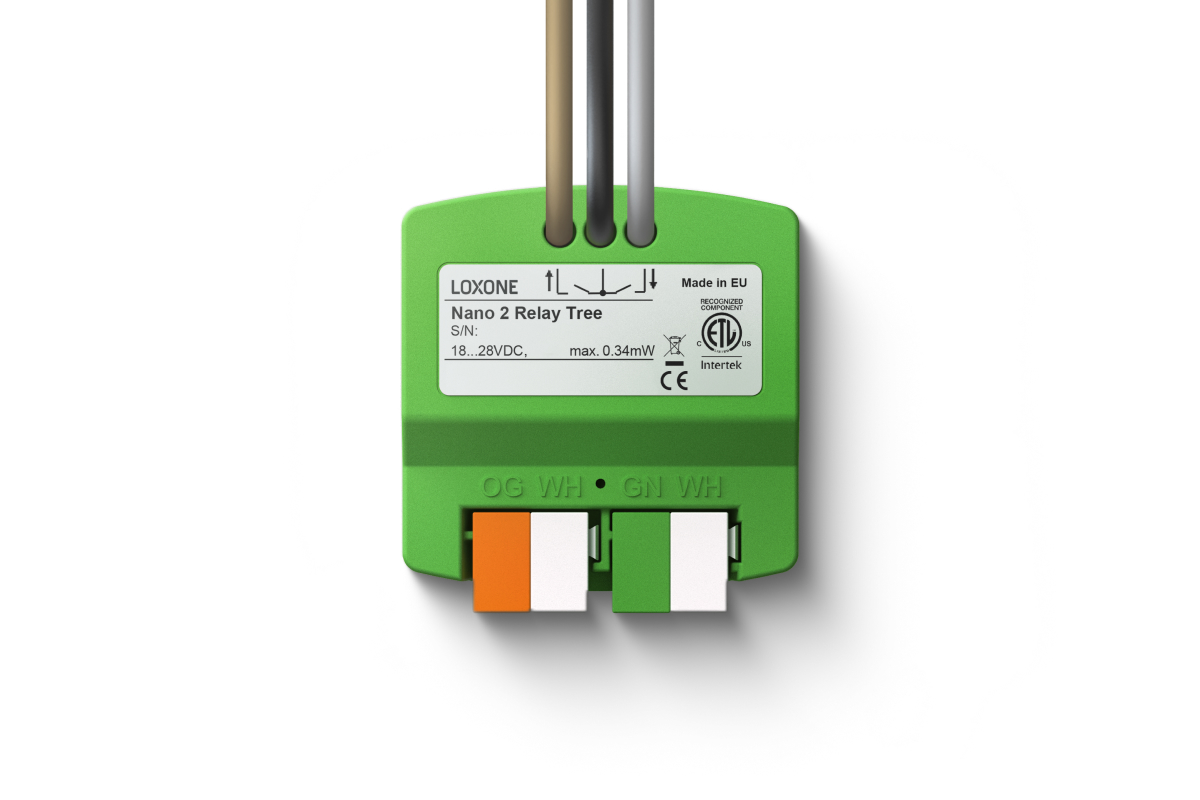

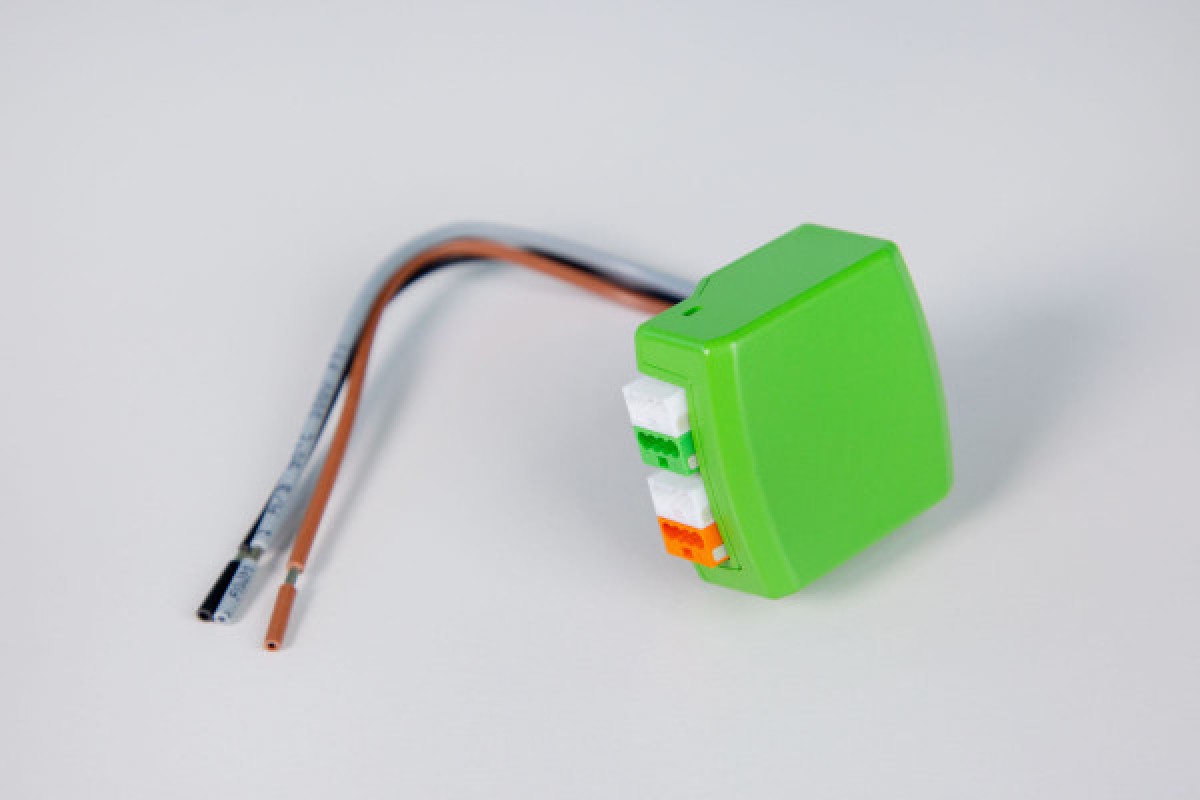

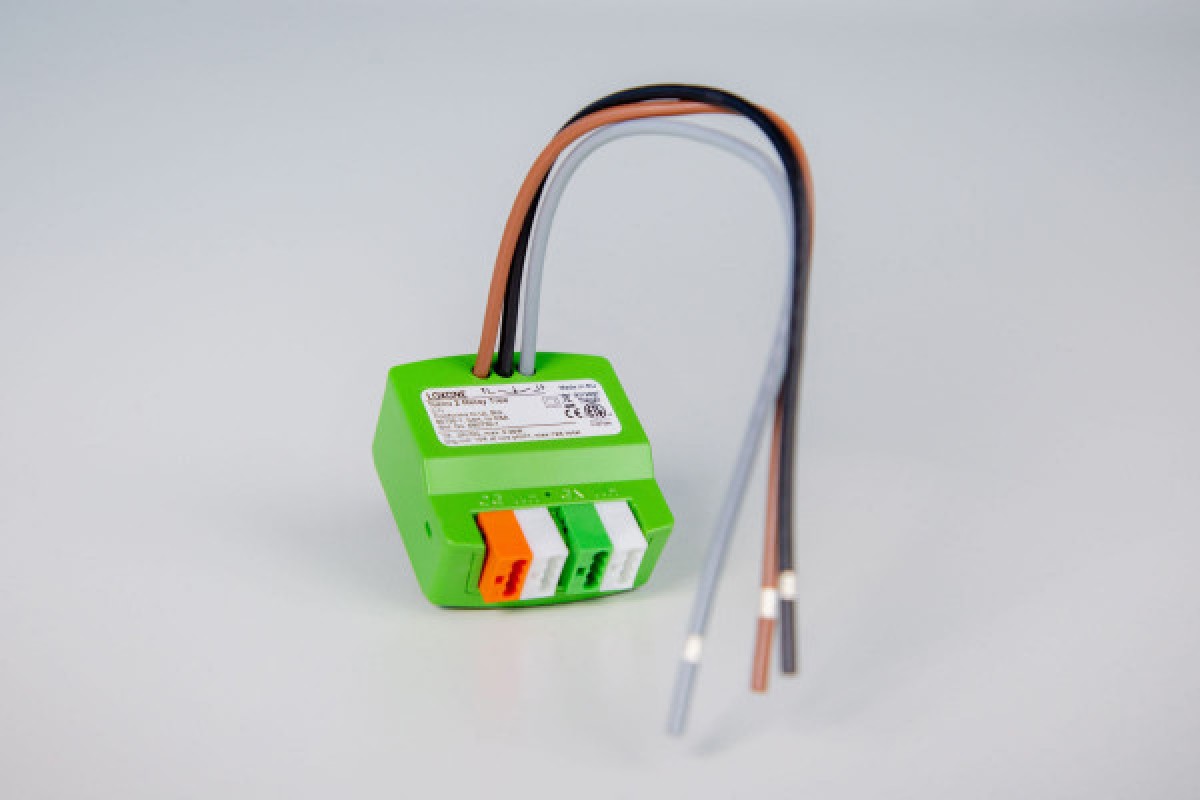

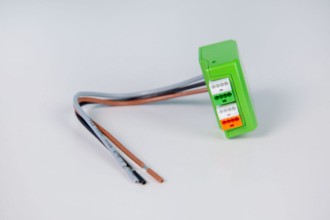

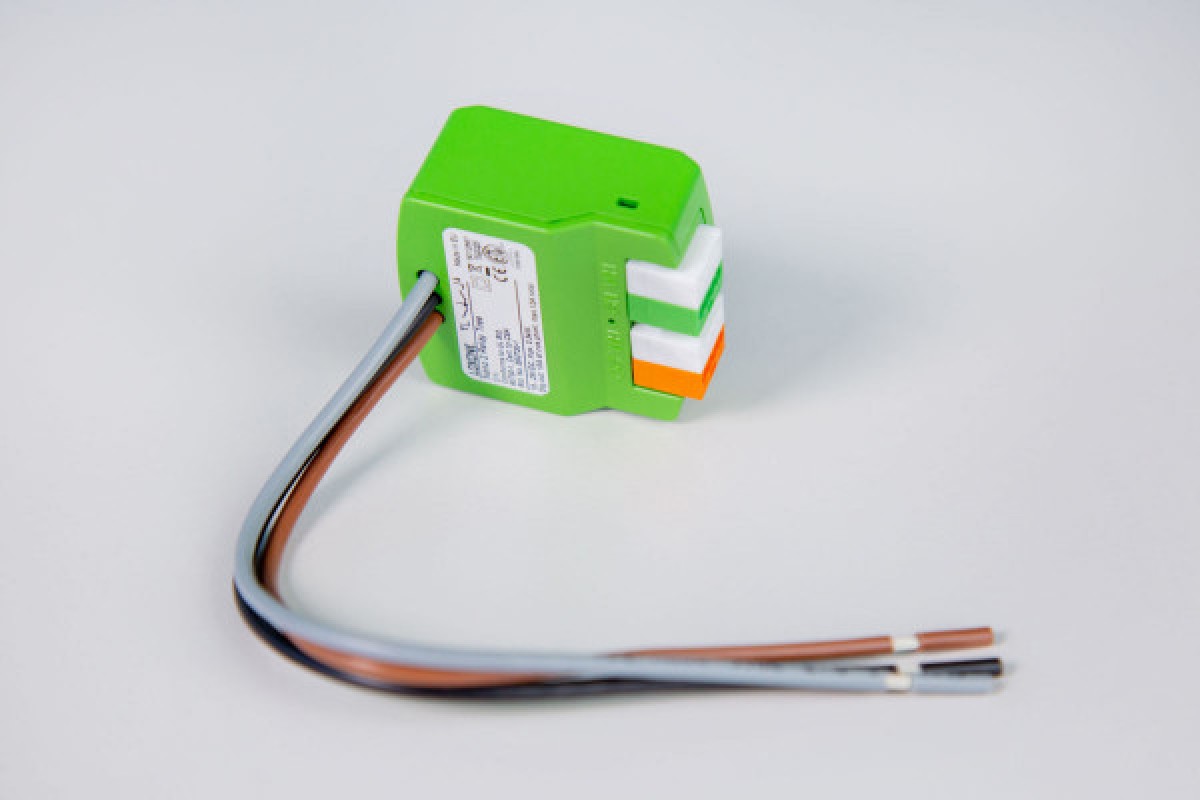

Nano 2 Relay Tree

Artikel Nr.: 100395

Verfügbarkeit Lagernd

114,59 € (inkl. MwSt.)
Netto 96,29 €

Kompakte Schaltlösung für Beschattung und mehr

Das Nano 2 Relay Tree ist ein vielseitiges Modul mit zwei potentialfreien Relaisausgängen – perfekt geeignet für die Steuerung von Jalousien, Rollläden, Beleuchtung, Lüftern und vielen weiteren Anwendungen. Die integrierte Stromflusserkennung und automatische Endlagenerkennung sorgen für zuverlässigen Betrieb und Schutz Ihrer Geräte.

Features & Vorteile

2 Relaisausgänge für flexible Einsatzmöglichkeiten
Stromflusserkennung und automatische Endlagenerkennung
Für Beschattung, Licht, Lüfter und mehr

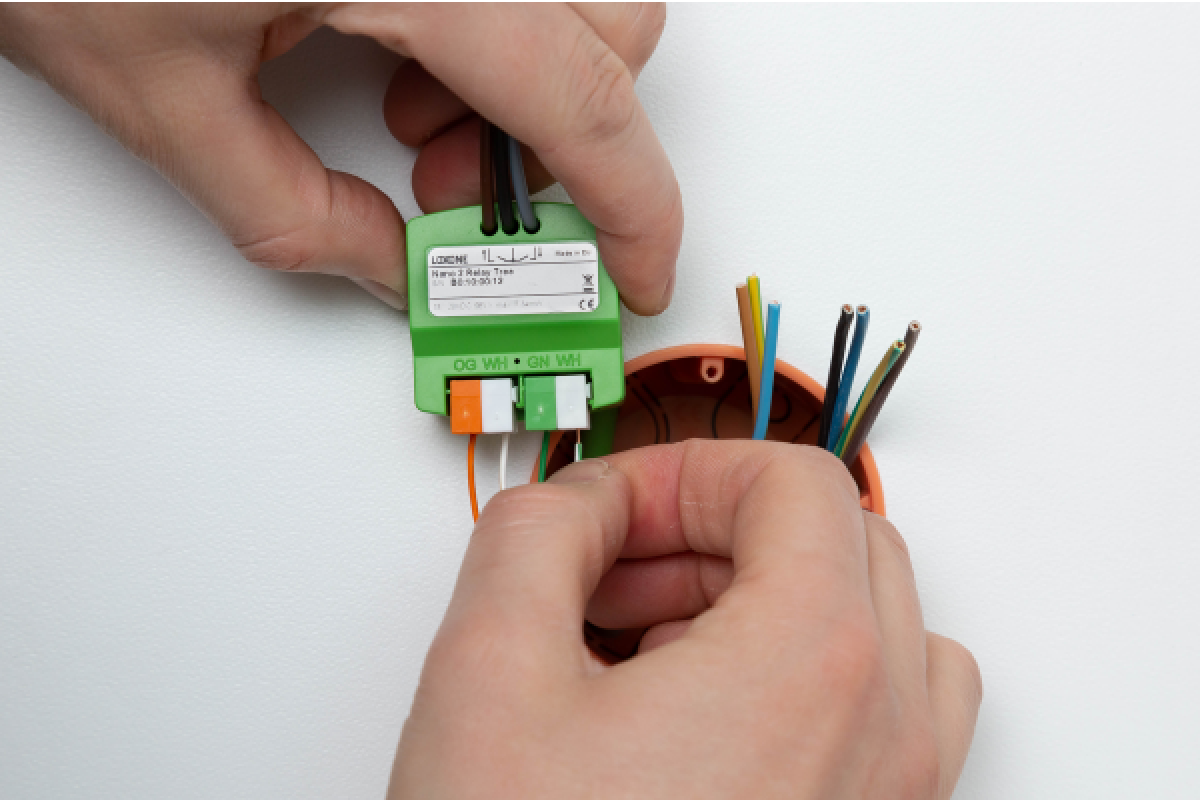

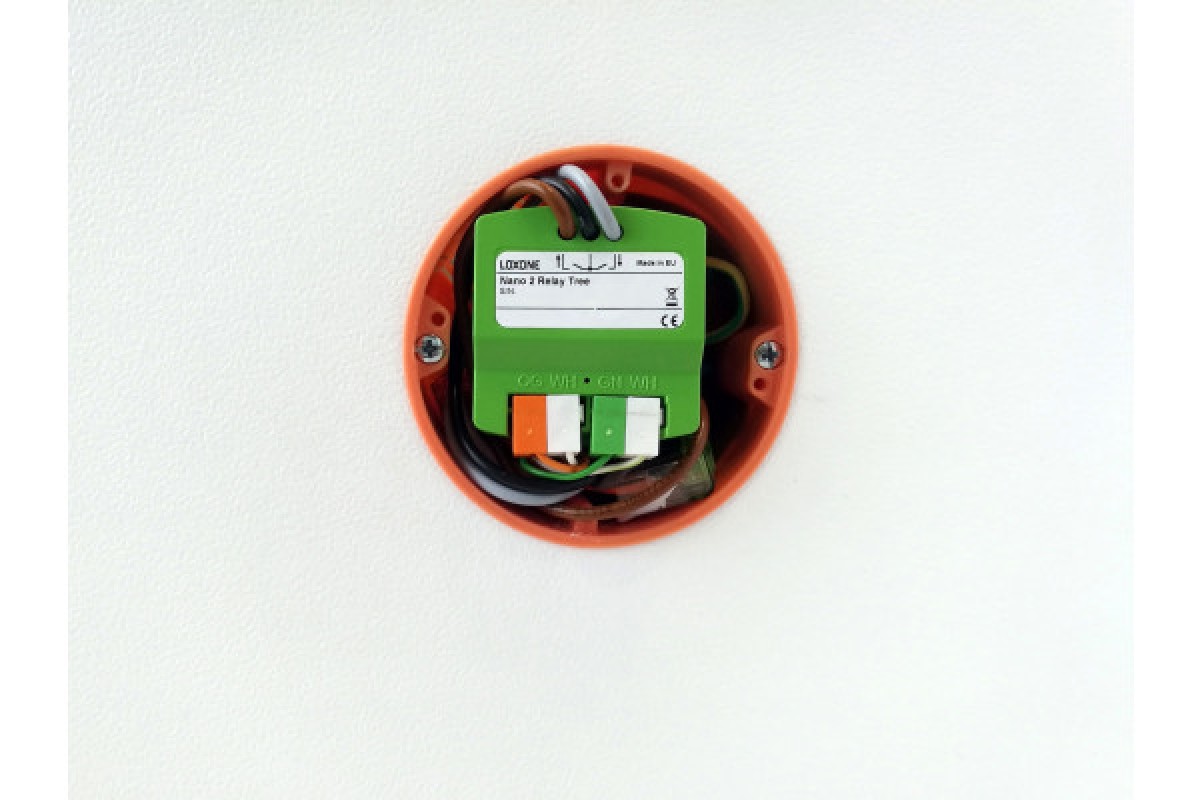

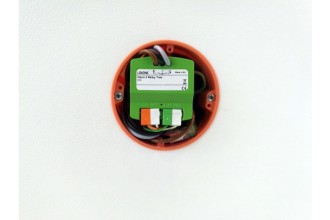

Kompaktes Design für platzsparende Installation

Technische Daten

Spannungsversorgung: 18–28 VDC
Max. Schaltleistung: 250 VAC 10A oder 30 VDC 10A, Gesamtlast 12A

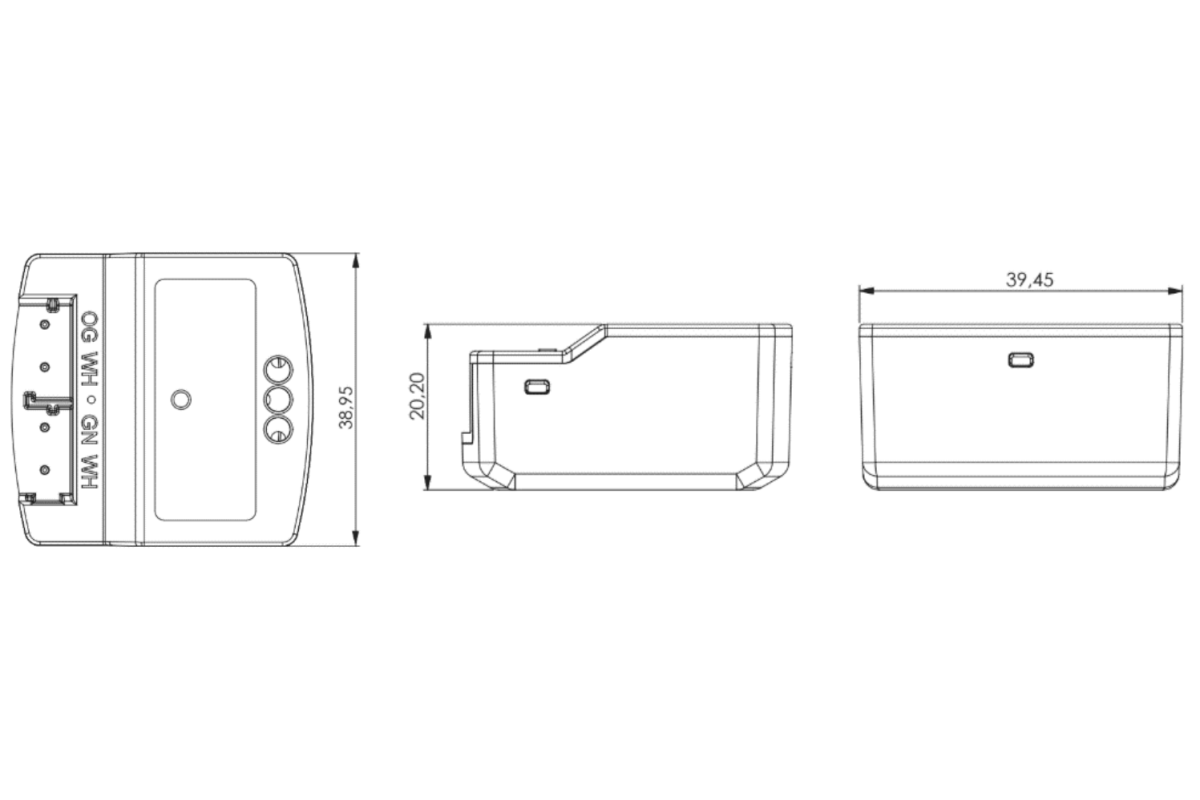

Maße: 39,45 × 38,95 × 20,20 mm (L × B × H)

Optimale Lösung für präzise und sichere Steuerung in jedem Smart Home Projekt.

Spezifikationen:

Elektrische Daten

Spannungsversorgung: 18 ... 28VDC
Leistungsaufnahme: typ. 0,1W, max. 0,34W
Verlustleistung bei max. Last: 2,2W
Mindestlast für Endlagenerkennung: 100mA
Einstellbereich Stromflusserkennung: 100 … 5000mA
Ausgänge: 2 digitale Ausgänge (Relais), potentialfrei, mit einem gemeinsamen Kontakt max. 250VAC 10A at cosᵠ=1 oder max. 30VDC 10A Gesamtlast max. 12A

Umgebungsbedingungen

Temperatur: -40 … 55°C / -40 … 131°F
Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)

Anschlüsse

Leiterquerschnitt: Anschlussleitungen: 1,5mm² / AWG18 Spannungsversorgung & Loxone Tree: 0,25 … 0,8mm² / AWG23 … 18
Abisolierlänge: Anschlussleitungen: 5mm / 0,2" Spannungsversorgung & Loxone Tree: 5mm / 0,2"
Temperaturbeständigkeit: Anschlussleitungen: min. 80°C / 176°F für IEC, min. 75°C / 167°F für UL Spannungsversorgung & Loxone Tree: -40 … 105°C / -40 … 221°F
