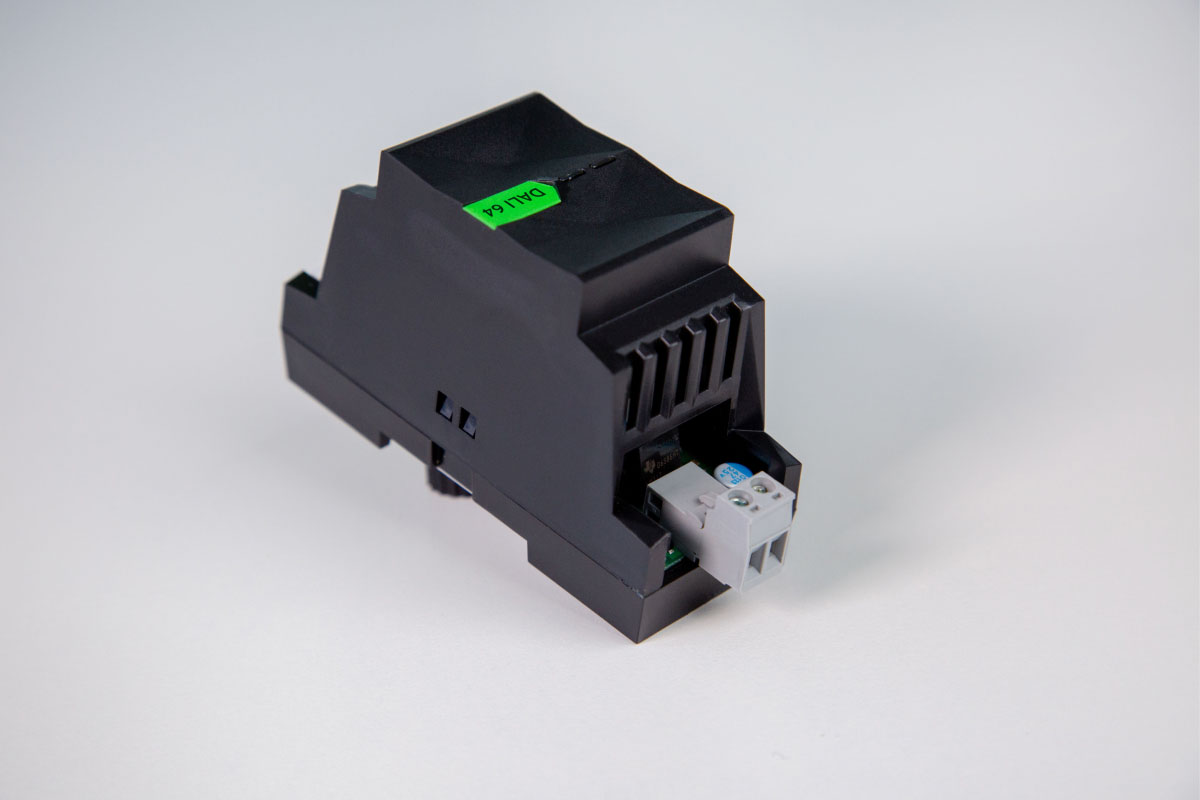

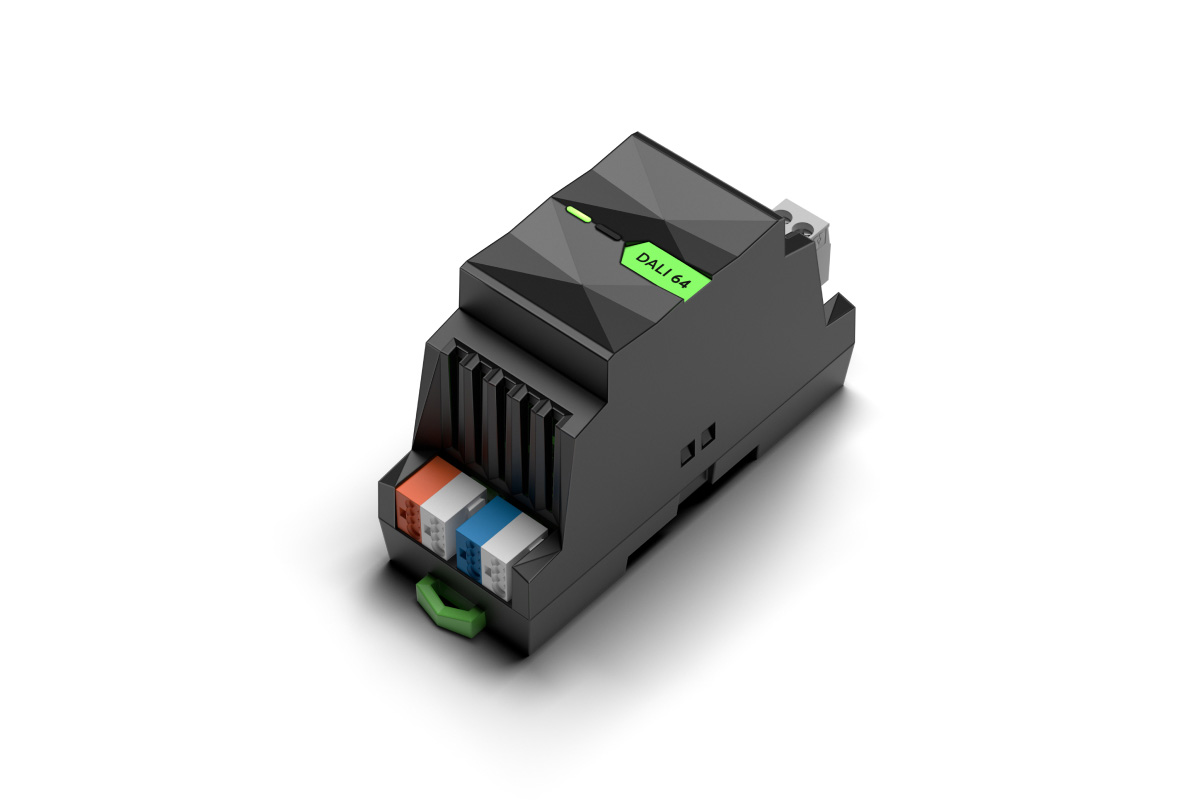

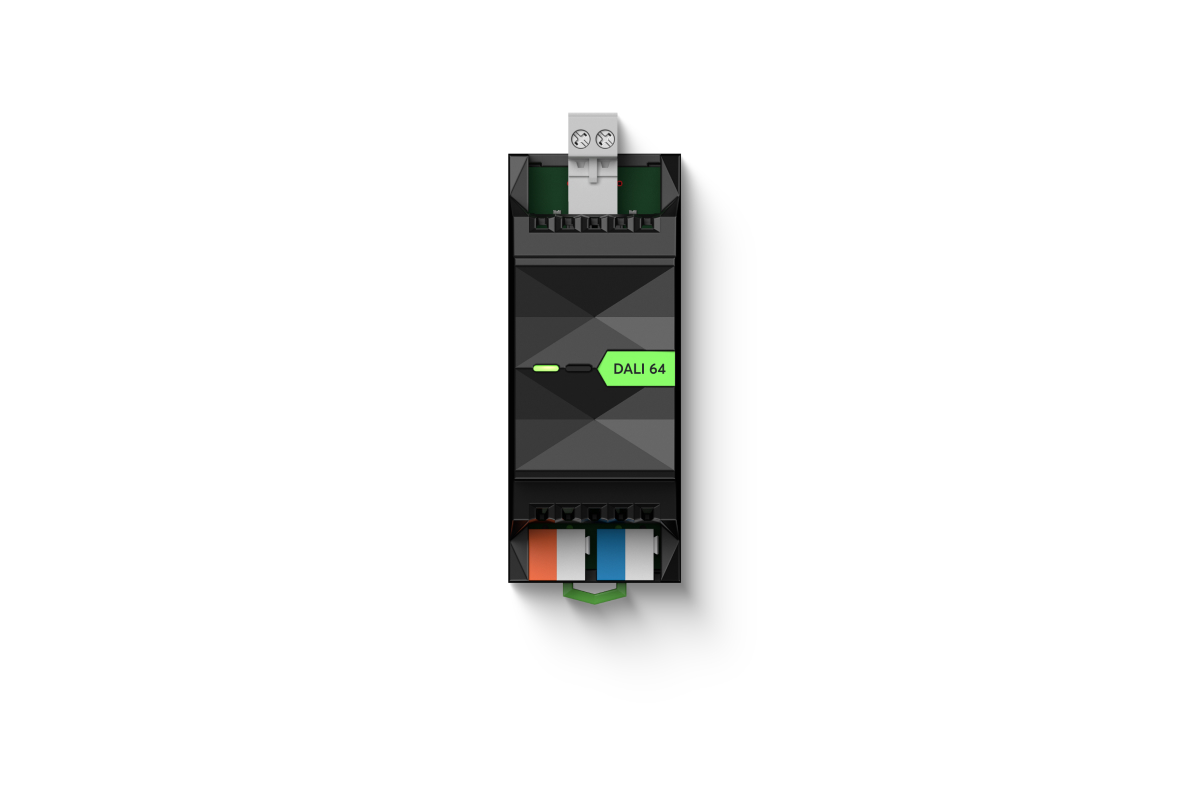

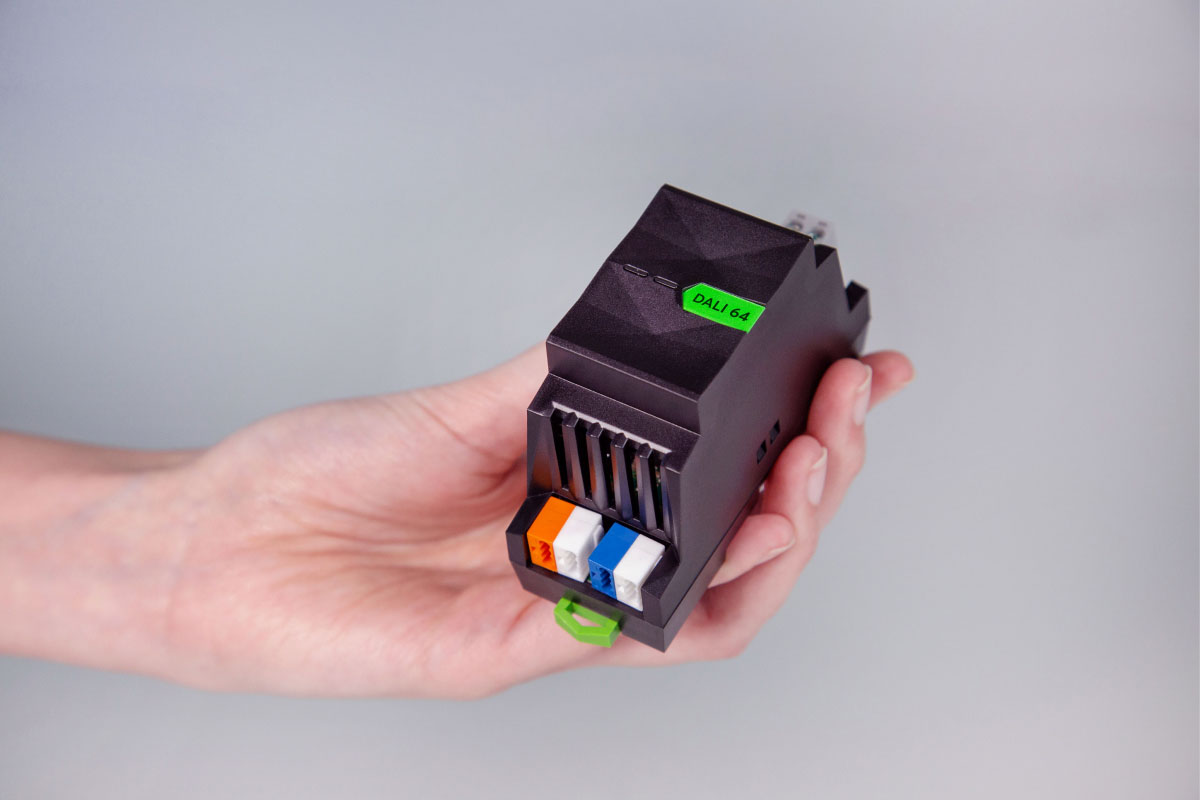

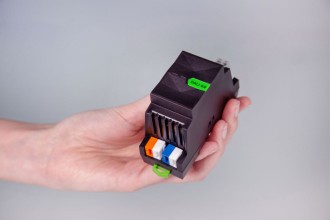

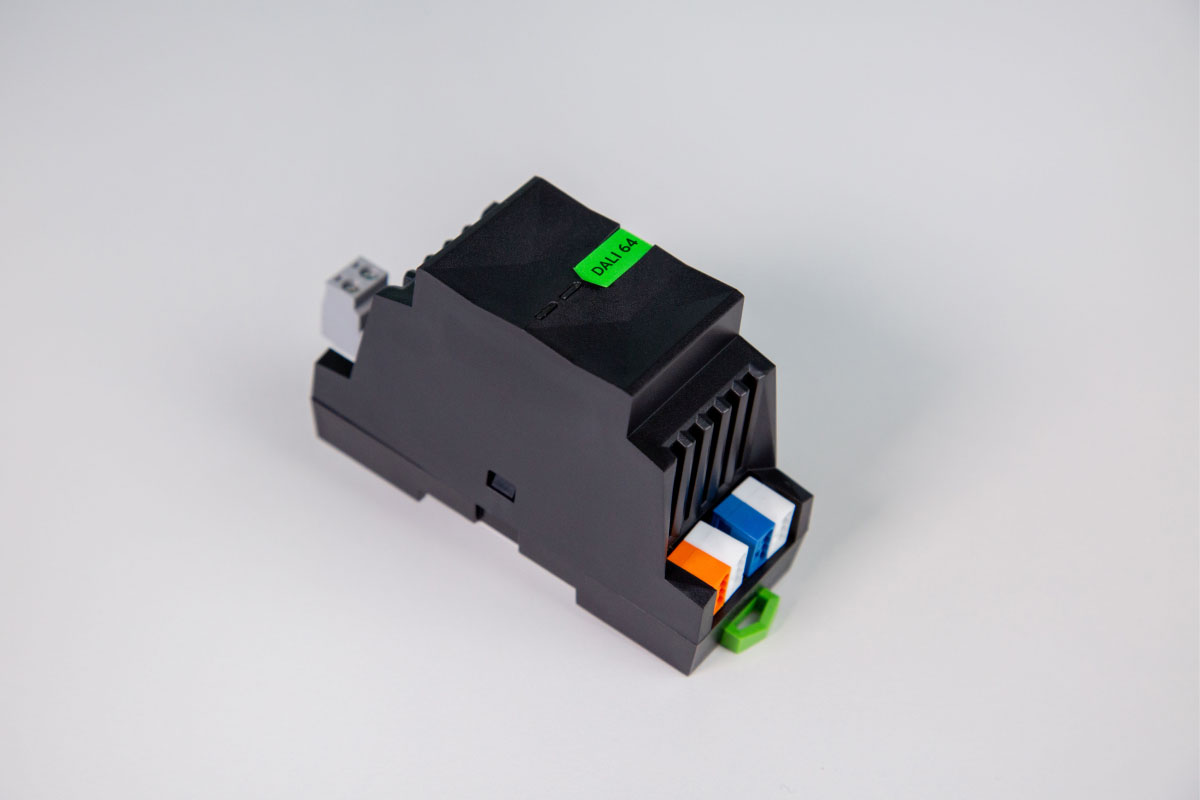

DALI Extension für 64 Geräte
Artikel Nr.: 100200
Verfügbarkeit Lagernd
-
659,80 € (inkl. MwSt.)
- Netto 554,45 €
- +
Intelligente Lichtsteuerung für große Projekte
Mit der DALI Extension integrieren Sie bis zu 64 DALI-fähige Leuchten oder Geräte verschiedenster Hersteller in Ihr Loxone Smart Home. Das standardisierte, kabelgebundene Protokoll sorgt für eine zuverlässige und flexible Beleuchtungssteuerung – ideal für anspruchsvolle Lichtkonzepte in Wohn- und Gewerbeobjekten.
Highlights & Vorteile
- Steuerung von bis zu 64 DALI Geräten oder 16 Gruppen
- Reichweite bis zu 300 m für flexible Installationen
- Unterstützt DALI Gerätetypen 0–8 und DALI-2 Instanztypen 1–4
- DALI-2 zertifiziert – kompatibel mit modernen Sensoren und Leuchten
- Integrierte schaltbare DALI-Spannungsversorgung
- Broadcast-Modus und verschlüsselte Kommunikation
Technische Daten
- Spannungsversorgung: 12 … 28 VDC
- Maße: 35,4 × 88 × 57 mm (L × B × H), 2 Teilungseinheiten
Setzen Sie auf professionelle Lichtautomation für höchste Ansprüche – einfach erweiterbar und vielseitig einsetzbar.
Spezifikationen:
Elektrische Daten
- Spannungsversorgung: 12 ... 28VDC
- Leistungsaufnahme: typ. 0,4W (keine Buslast) max. 5,4W (inkl. 250mA Buslast)
- Verlustleistung bei max. Last: 1,4W (bei 250mA Buslast)
Schnittstellen
- Loxone Link: Verbindung mit Miniserver

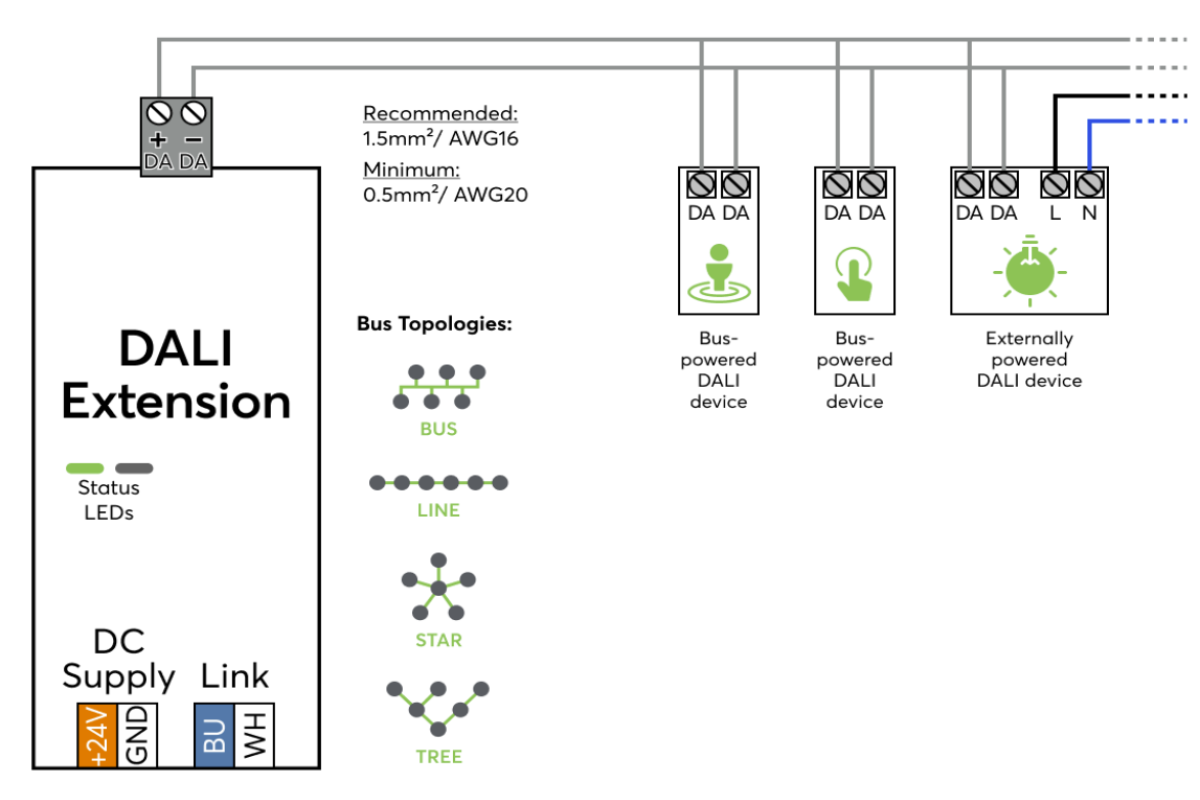

- DALI: DALI Geräte: max. 64 Geräte / 16 Gruppen DALI Typen: unterstützte DALI Gerätetypen: 0-8, unterstützte DALI-2 Instanztypen: 1-4 Buslänge: max. 300m / 985ft bei 1,5mm2 Bustopologie: Bus, Linie, Stern, Baum Busspannung: High: 16V, Low: OV (typ.) Busversorgung: garantiert: 240mA, max. 250mA
Umgebungsbedingungen
- Temperatur: -40 ... 55°C / -40 ... 131°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
Anschlüsse
- Klemmentyp: 24VDC & Loxone Link: DG220B DALI Schnittstelle: MSTB2,5
- Leiterquerschnitt: 24VDC & Loxone Link: 0,28 … 0,8mm² / AWG23 … 18 DALI Schnittstelle: 0,25 … 2,5mm² / AWG24 … 12
- Abisolierlänge: 24VDC & Loxone Link: 5 … 6mm / 0,2 … 0,24” DALI Schnittstelle: 7mm / 0,28"
- Temperaturbeständigkeit: 24VDC & Loxone Link: -40 … 105°C / -40 … 221°F DALI Schnittstelle: -40 … 70°C / -40 … 158°F
Produkteigenschaften
- Montageart: Hutschiene nach EN50022, 35mm
- Farbe: Anthrazit: RAL9005
- Glanzgrad: Matt
Gewicht & Abmessungen
- Bruttogewicht: 87g
- Produktmaße: 35,4x88x57mm / 1,4x3,46x2,24” (LxBxH), 2 Teilungseinheiten
- Packmaß: 121x38x62mm / 4,76x1,50x2,44” (LxBxH)
Zertifizierungen & Standards
- Zertifizierungen: IEC 62368-1:2018
UL 62368-1:2019 Ed.3
CSA C22.2#62368-1:2019 Ed.3
Lieferumfang:
1x DALI Extension für 64 Geräte
1x Beipackfolder
