BESTSELLER

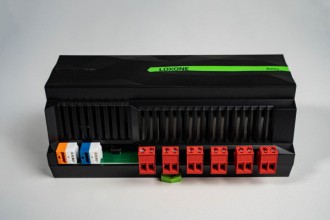

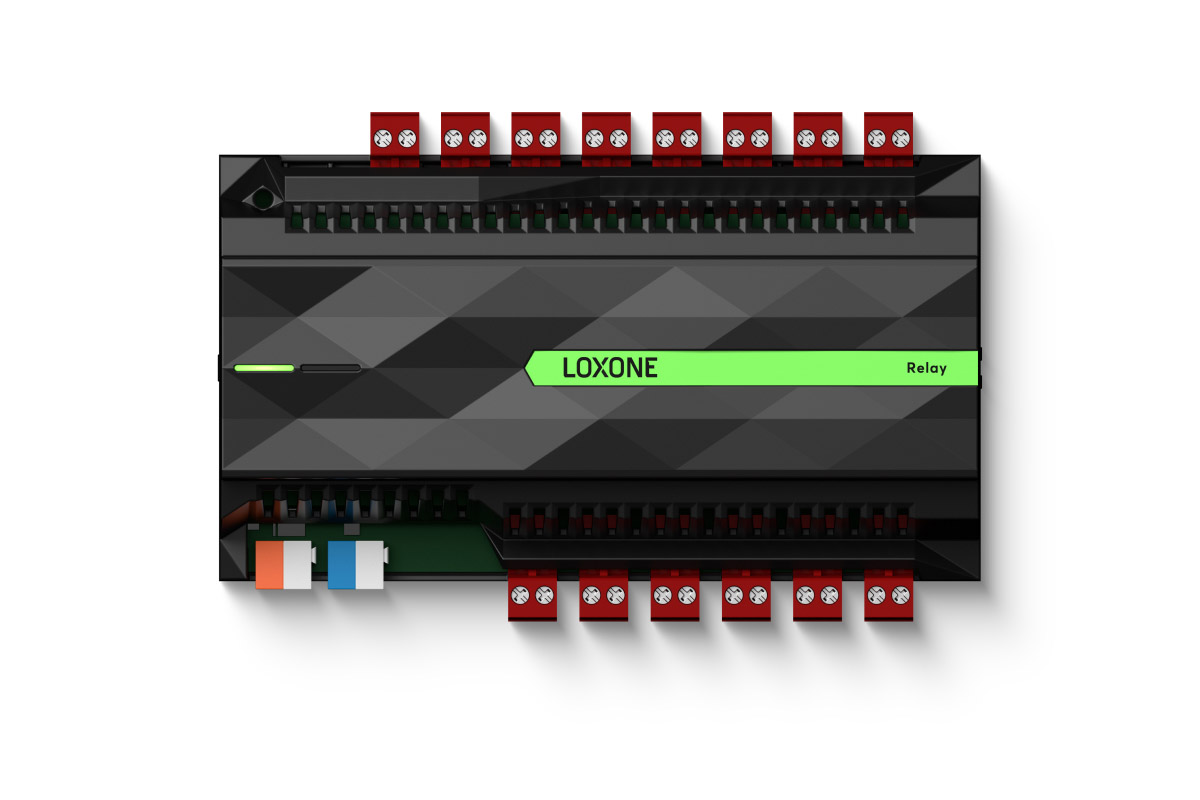

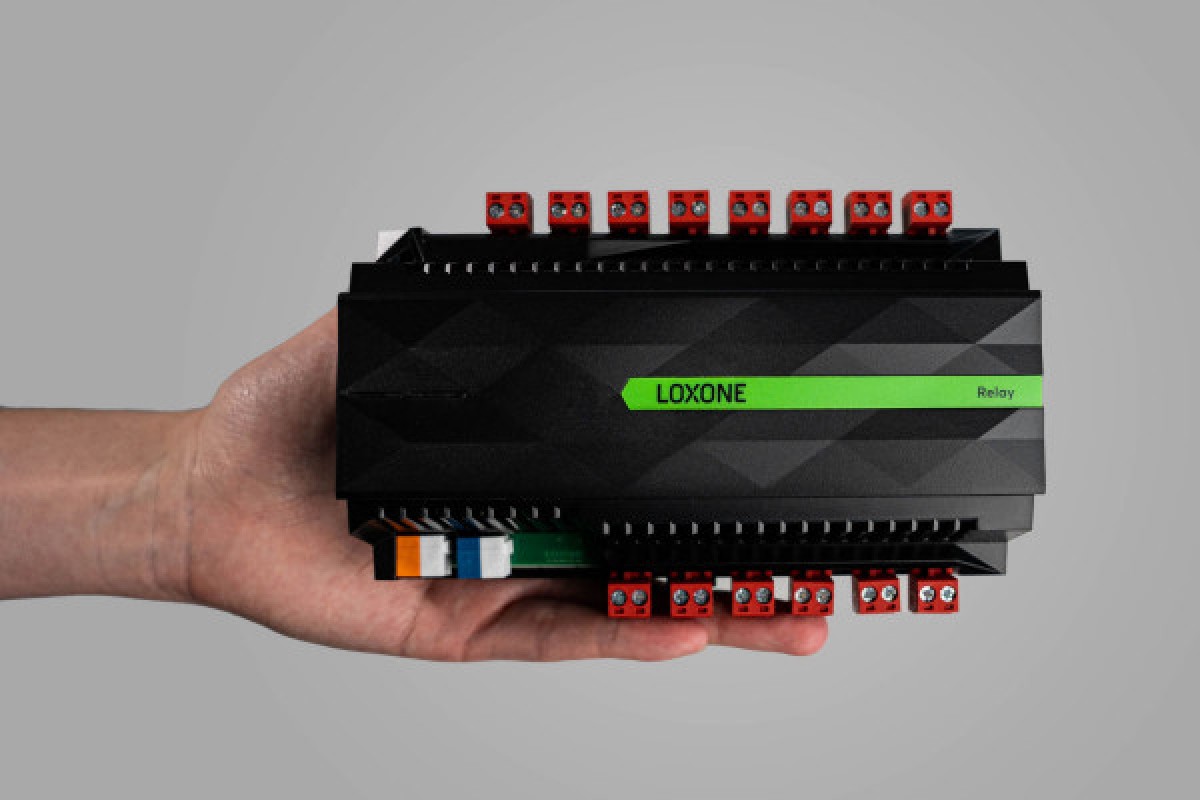

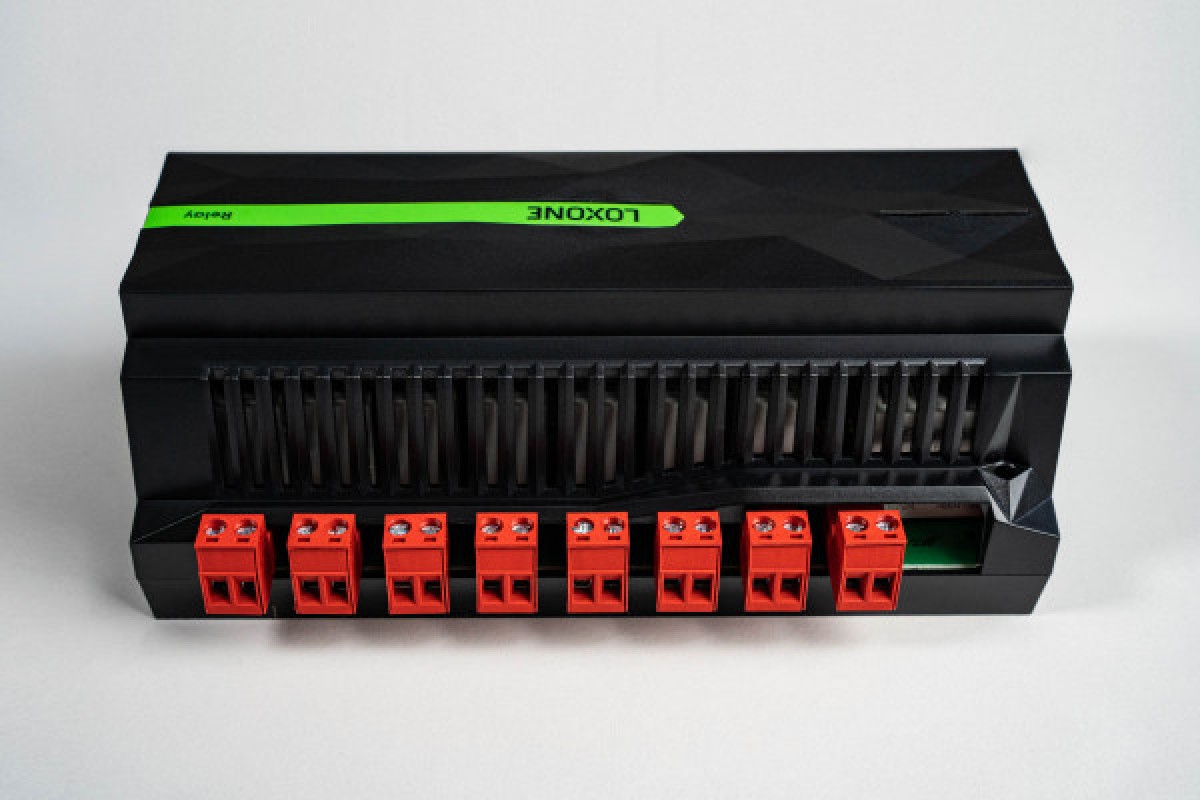

Relay Extension

Artikel Nr.: 100038

Verfügbarkeit Lagernd

401,71 € (inkl. MwSt.)
Netto 337,57 €

Zuverlässige Schaltzentrale für Ihre Gebäudeautomation

Mit der Loxone Relay Extension erweitern Sie Ihren Miniserver um 14 leistungsstarke Relaisausgänge – die perfekte Lösung, um Beleuchtung, Beschattung, Heizung oder Alarmanlagen zentral und flexibel zu steuern. Ob im Eigenheim oder in gewerblichen Objekten: Die Relay Extension ermöglicht eine smarte, präzise Haussteuerung für verschiedenste Anwendungen.

Alltagsszenario: Morgens werden Rolläden automatisch geöffnet, während das Licht in Gemeinschaftsbereichen sanft hochdimmt – alles zentral über die Relais gesteuert, ohne händisches Schalten.

Ihre Vorteile auf einen Blick

Vielseitige Steuerung: 14 potentialfreie Relaisausgänge für maximale Flexibilität bei der Anbindung unterschiedlichster Geräte und Gewerke.
Zentrale Automation: Komfortable und effiziente Steuerung von Licht, Antrieben, Pumpen oder Alarmen – alles aus einer Hand.
Hohe Schaltleistung: Bis zu 16A pro Kanal, geeignet für starke Verbraucher und professionelle Anwendungen.
Nahtlose Integration: Direkter Anschluss an den Miniserver, frei konfigurierbar in Loxone Config.

Technische Highlights

14 digitale Ausgänge (Relais), potentialfrei
250VAC 16A Gesamtlast (IEC), max. 48A
250VAC 15A (UL), max. 45A
30VDC 16A

Technische Daten

Spannungsversorgung: 18 ... 28VDC
Maße: 158 × 88 × 59 mm (L × B × H)

Erleben Sie zuverlässige Schalttechnik für Ihr Smart Home oder Gewerbe – mit der Relay Extension automatisieren Sie auch komplexe Anlagen mit Leichtigkeit.

Spezifikationen:

Elektrische Daten

Spannungsversorgung: 18 ... 28VDC
Leistungsaufnahme: typ. 0,7W (alle Relais aus), max. 3,8W (alle Relais ein)
Verlustleistung bei max. Last: 11W
Ausgänge: 14 digitale Ausgänge (Relais), potentialfrei
250VAC 16A bei cosφ =1 (IEC) Gesamtlast
Extension max. 48A (IEC)
250VAC 15A bei cosφ =1 (UL)
Gesamtlast Extension max. 45A (UL)
max. 30VDC 16A

Schnittstellen

Loxone Link: Verbindung mit Miniserver

Umgebungsbedingungen

Temperatur: -40 ... 40°C / -40 ... 104°F
Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)

Anschlüsse

Leiterquerschnitt: Spannungsversorgung & Loxone Link: 0,25 … 0,8mm² / AWG23 …18
Relay Anschlüsse: 0,05 … 2,5mm² / AWG30 … 12 Load >12A: min. 2,5mm² / min. AWG12
Abisolierlänge: Spannungsversorgung & Loxone Link: 5mm / 0,2"
Relay Anschlüsse: 6 … 7,5mm / 0,24 … 0,30”
Anzugsdrehmoment: Spannungsversorgung & Loxone Link:
- Relay Anschlüsse: 0,5 … 0,6Nm / 0,37 ... 0,44 lbf ft
Temperaturbeständigkeit: Spannungsversorgung & Loxone Link: -40 … 105°C / -40 … 221°F
Relay Anschlüsse: min. 80°C / 176°F for IEC, min. 75°C / 167°F for UL
