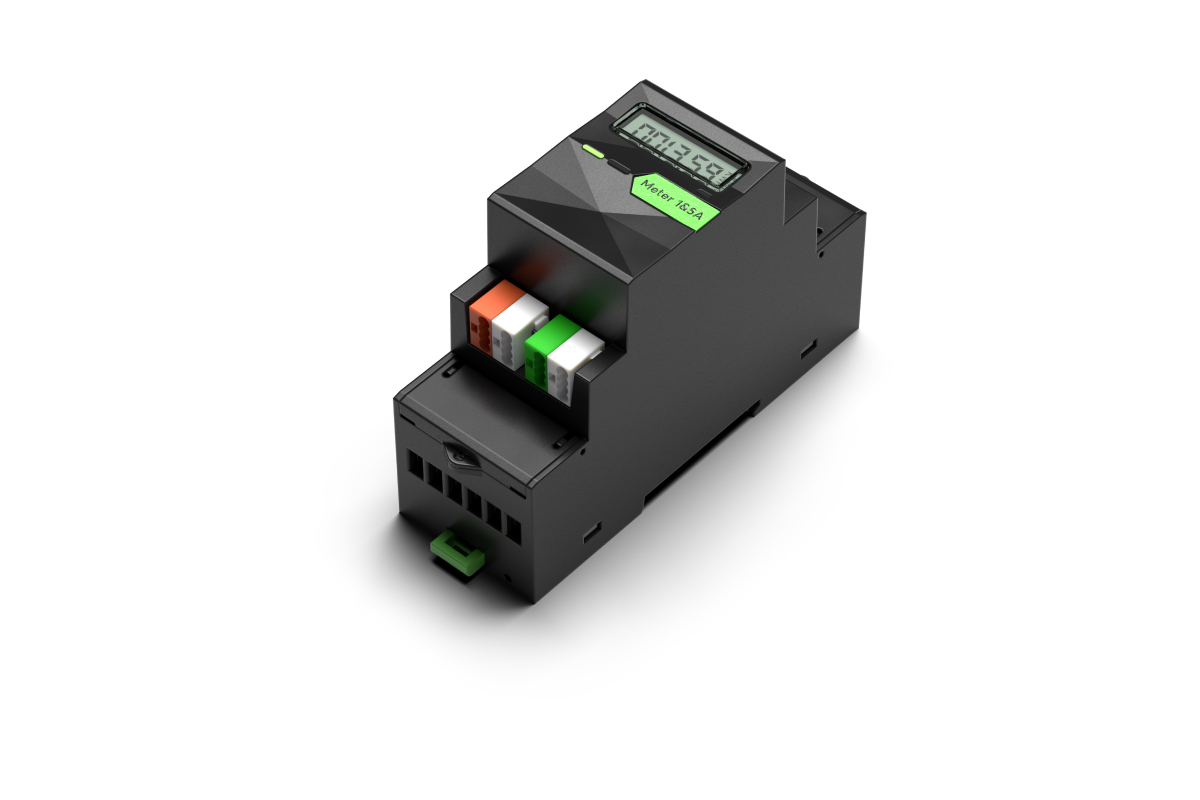

Energiezähler für 1&5A Stromwandler Tree

Artikel Nr.: 100652

Verfügbarkeit Lagernd

201,11 € (inkl. MwSt.)
Netto 169,00 €

Professionelle Energiemessung für Gewerbe und Industrie

Der MID-zertifizierte Energiezähler für 1&5A Stromwandler Tree ist die kompakte Lösung für präzise und bidirektionale Energiemessung. Dank Tree-Integration erfolgt die Einrichtung ohne Modbus – schnell, sicher und zuverlässig. Mit nur zwei Teilungseinheiten ist er halb so groß wie herkömmliche Zähler und passt auch in kompakte Verteilungen.

Praxisbeispiel: In einer Produktionshalle überwachen Sie den Energieverbrauch von Maschinen oder ganzen Anlagen. Stromausfälle werden sofort erkannt, Lastspitzen sekundengenau registriert und Kostenstellen transparent ausgewertet – für effizientes Energiemanagement.

Ihre Vorteile auf einen Blick

MID-zertifiziert & Klasse 0,5: Geeignet für Abrechnung, höchste Messgenauigkeit.
Kompakt & platzsparend: Nur 2 TE – ideal auch für kleine Verteiler.
Volle Kontrolle: Live-Messwerte, auch bei kurzen Lastspitzen.
Ausfallsicher: Doppelte Spannungsversorgung (AC/DC) erkennt Netzausfälle sofort.
Flexibel: Unterstützt konfigurierbare Primärströme bis 1999A (1A) oder 9999A (5A).
Nahtlos integriert: Direkte Einbindung in Loxone Last- und Energiemanagement.

Technische Highlights

Bidirektionale Messung
Sekundengenaue Live-Werte

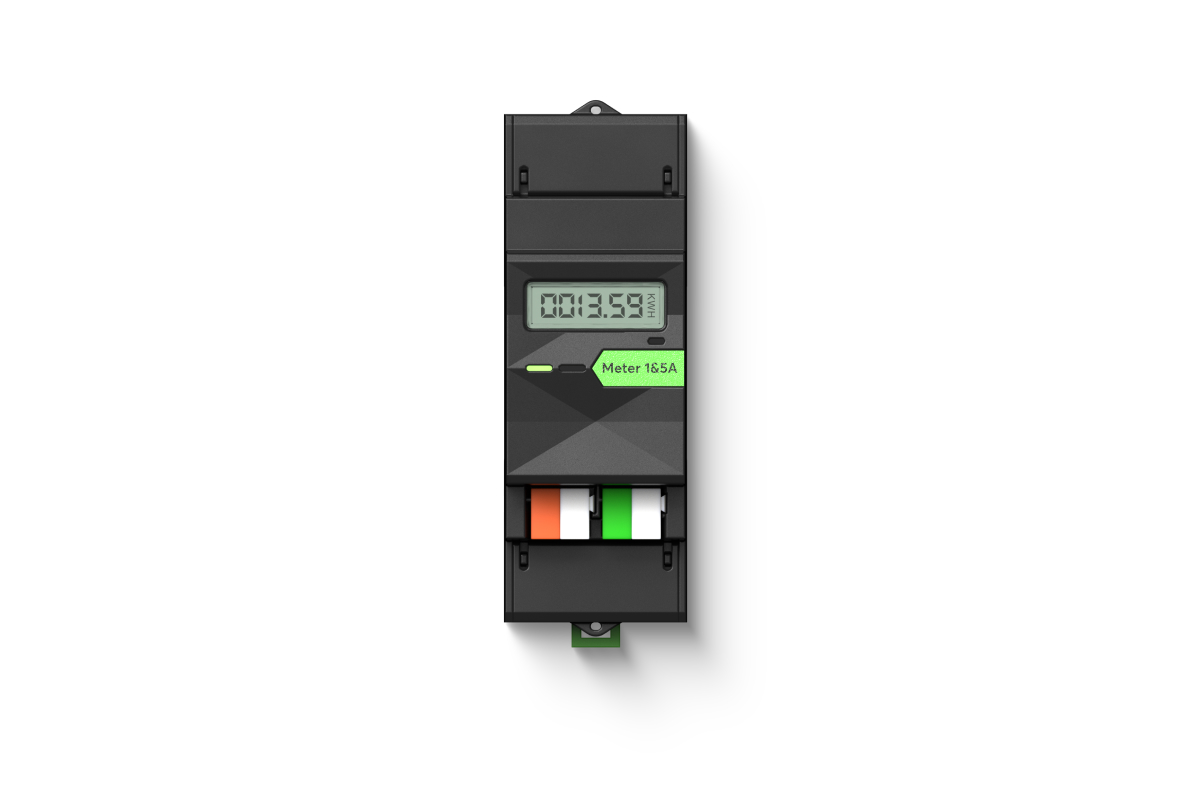

Integriertes Display: Leistung & Gesamtzählerstand
Sofort betriebsbereit mit Tree – keine Modbus-Konfiguration

Technische Daten

MID-Zertifizierung
Genauigkeitsklasse: ANSI 0,5
Einbau: DIN-Schiene, 2 TE
Externe Stromwandler: 1A oder 5A

Passendes Zubehör

Schaffen Sie Transparenz in Ihrem Energiemanagement – mit dem Energiezähler für 1&5A Stromwandler Tree überwachen Sie Lasten, erkennen Einsparpotenziale und optimieren Ihren Energieeinsatz in Gewerbe und Industrie.

Spezifikationen:

Elektrische Daten

Spannung: AC / Spannungseingänge (Netz): 100 ... 480 VAC, 50/60 Hz24 VDC Eingang: 10 ... 30 VDC
Strom: AC / Spannungseingänge (Netz): 4 mA24 VDC Eingang: 8 mA
Leistungsaufnahme: AC: <=0,6 W24V: < 0,2 W
Verlustleistung bei max. Last: <=2 W0,3 W

Messbereich

Unterstützter Primärstrom: 1 … 1999 A bei 1 A Sekundär,
5 … 9999 A bei 5 A Sekundär

Messbereich

Leistung: Bereich: 0.01…999.9 kW / kVAr / kVA
Genauigkeit: ± 1 %
Energie: Bereich: 0…999999 kWh / kVArh
Verbrauch und Lieferung
Genauigkeit: Klasse 2 IEC 62053, Klasse C EN 50470
Spannung: Bereich: 100 … 277 VAC
Genauigkeit: ± 0.5 %
Strom: Bereich: 0.05 … 6 A
Genauigkeit: ± 0.5 %
PWM Frequenz: Bereich: 45 … 60 Hz
Genauigkeit: ± 0.2 %

Betriebsbedingungen

Spannung: Un: 3x230 / 400 VAC, ± 20 %
Strom: Imin: 0,05 A / Iref: 5 A / Imax: 6 A
PWM Frequenz: fn: 50 Hz, ± 2 %
Leistungsfaktor: cos: 0,5 induktiv … 0,8 kapazitiv
Genauigkeit (Energie): Klasse C (0,5 %, @ +5 °C…+30 °C)

Schnittstellen

Loxone Tree: Verbindung mit Miniserver / Tree Extension

Umgebungsbedingungen

Temperatur: -40 … 70°C / -40 … 158°F
Luftfeuchtigkeit: max. 90 % r. F. (nicht kondensierend)
Schutzart: IP20

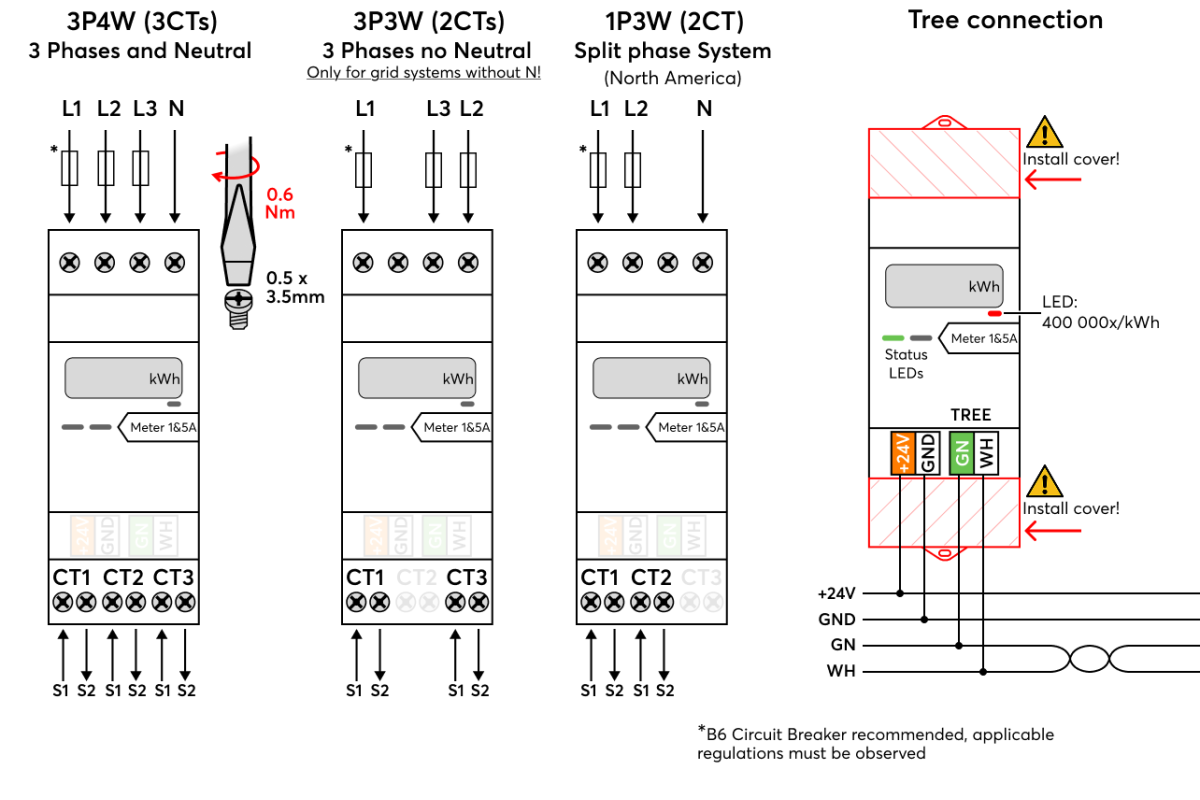

Anschlüsse

Klemmentyp: 24 VDC & Loxone Tree: DG220B
Leiterquerschnitt: Strom- & Spannung: 0,5…1,5 mm² / AWG 22…1424 VDC & Loxone Tree: 0,28…0,8 mm² / AWG 23…18
Abisolierlänge: 6…7 mm / 0,24…0,28”5…6 mm / 0,2…0,24"
Anzugsdrehmoment: 0,6 Nm / 0,44lbf·ft-
Temperaturbeständigkeit: -40…70 °C / -40…158 °F-40…105 °C / -40…221 °F
Schlitzschraubendreher: 0,5 × 3,5 mm

Produkteigenschaften

Montageart: Hutschiene nach EN50022, 35 mm
Farbe: Schwarz: RAL 9005
Glanzgrad: Matt

Gewicht & Abmessungen

Nettogewicht: 168 g
Bruttogewicht: 190 g

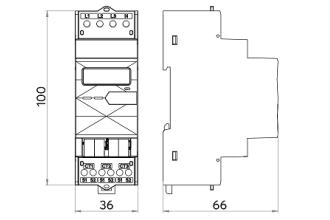

Produktmaße: 36 x 100 x 66 mm / 2,83 x 3,64 x 2,60" (L x B x H), 2 Teilungseinheiten
Packmaß: https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Energy%20Meter/100652%2C100694%20-%20EM%20for%20CT.png
