Fan Control Tree

Artikel Nr.: 100622

Verfügbarkeit Lagernd

154,70 € (inkl. MwSt.)
Netto 130,00 €

Intelligente Steuerung für Deckenventilatoren

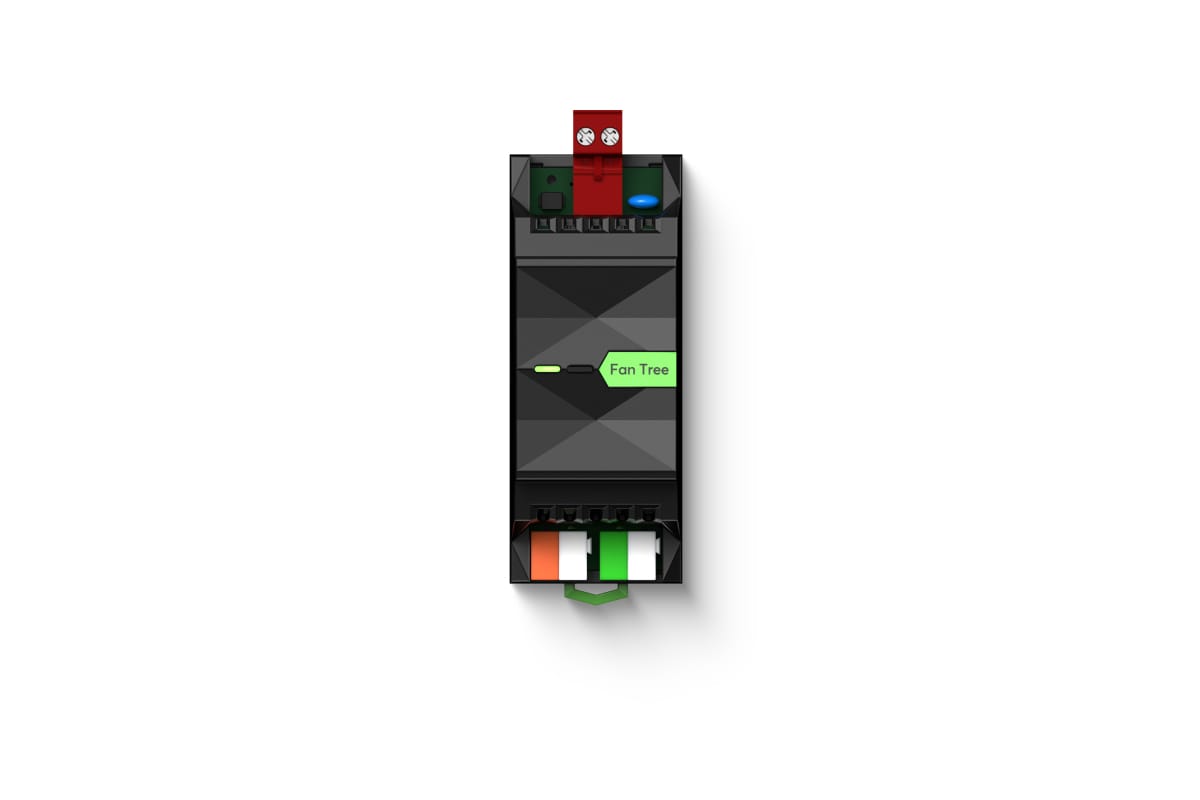

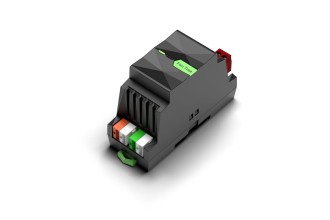

Der Loxone Fan Control Tree ist ein kompakter 4-stufiger Controller für AC-Deckenventilatoren. Mit integrierten Serienkondensatoren regelt er die Geschwindigkeit in klar definierten Stufen und fügt sich nahtlos in die intelligente Raumregelung von Loxone ein – für perfektes Zusammenspiel von Heizen, Kühlen und Lüften.

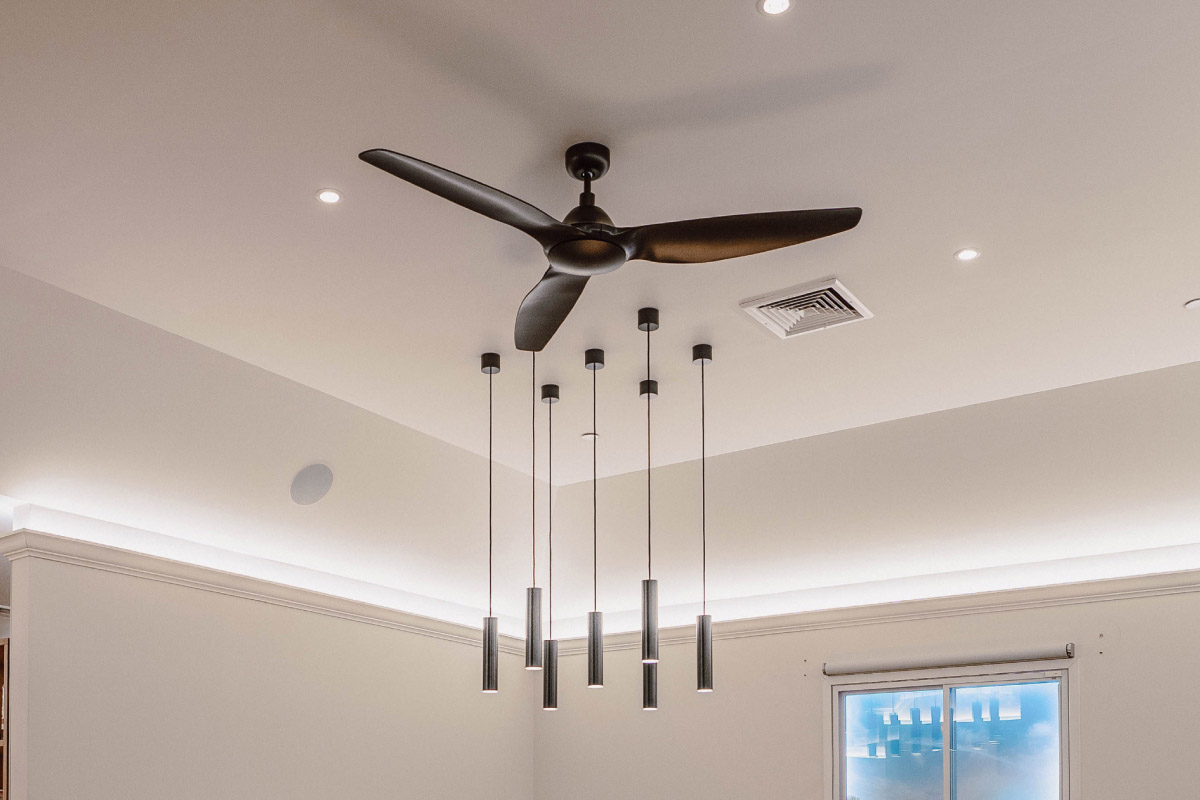

Stellen Sie sich vor: An heißen Sommertagen sorgt der Ventilator automatisch für eine frische Brise, während er im Winter die warme Luft gleichmäßig im Raum verteilt. Das Ergebnis: mehr Komfort, weniger Energiekosten und eine angenehme Wohlfühlatmosphäre zu jeder Jahreszeit.

Technische Highlights

Einfache Integration von AC-Deckenventilatoren in Ihr Smart Home
Geschwindigkeitsregelung in 4 Stufen über integrierte Serienkondensatoren
Nahtlose Einbindung in Heizungs-, Kühl- und Lüftungssysteme
Optimierte Luftzirkulation und gleichmäßige Temperaturverteilung
Weniger separate Bedienelemente nötig – Steuerung über App, Taster oder Automatik
Optimiert für AC-Deckenventilatoren bis 60 W

Mehr Komfort, weniger Energieverbrauch – mit dem Loxone Fan Control Tree wird Ihr Deckenventilator zum intelligenten Teil der Raumregelung.

Spezifikationen:

Elektrische Daten

Spannungsversorgung: 18 … 30 VDC
Leistungsaufnahme: typ. 0,1 W (Aus), max. 0,7 W (Stufe "Schnell")

Ausgänge

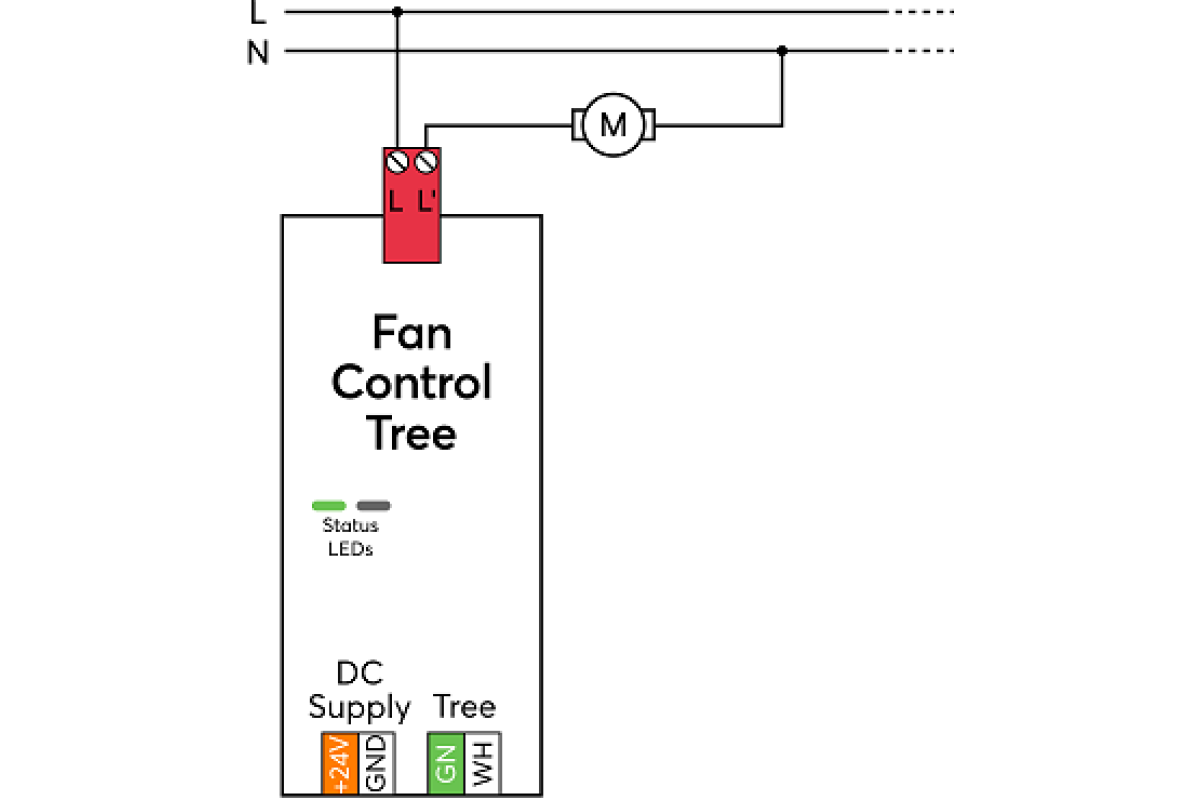

Deckenventilator: Ventilatorspannung: 230 VAC, 50 Hz

Min./ Max. Last: 30 W / 120 W

Max. Verlustleistung am Ausgang: 0,3 W mit 60 W Ventilator

4 Stufen: (Aus), Langsam, Mittel, Schnell, Maximal (Die verfügbaren Stufen können innerhalb des zulässigen Lastbereichs variieren.)

Geschwindigkeitsstufen optimiert für 60 W

Schnittstellen

Loxone Tree: Verbindung mit Miniserver / Tree Extension

Umgebungsbedingungen

Temperatur: -20 … 55 °C / -4 … 131 °F
Luftfeuchtigkeit: max. 95 % r. F. (nicht kondensierend)
Schutzart: IP20

Anschlüsse

Klemmentyp: 24 VDC & Loxone Tree:DG220BDeckenventilator-Ausgang:MSTB2.5
Leiterquerschnitt: 24 VDC & Loxone Tree0,25 … 0,8 mm² / AWG 23 … 18Deckenventilator-Ausgang0,2 … 2,5 mm² / AWG 24 … 12
Abisolierlänge: 24 VDC & Loxone Tree5 mm / 0,2"Deckenventilator-Ausgang7 mm / 0,28"
Anzugsdrehmoment: 24 VDC & Loxone Tree-Deckenventilator-Ausgang0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft
Temperaturbeständigkeit: 24 VDC & Loxone Tree-40 … 105 °C / -40 … 221 °FDeckenventilator-Ausgang-40 … 100 °C / -40 … 212 °F

Produkteigenschaften

Montageart: Hutschiene nach EN50022, 35 mm
Farbe: Schwarz: RAL 9005
Glanzgrad: Matt

Gewicht & Abmessungen

Nettogewicht: 90 g
Bruttogewicht: 107 g

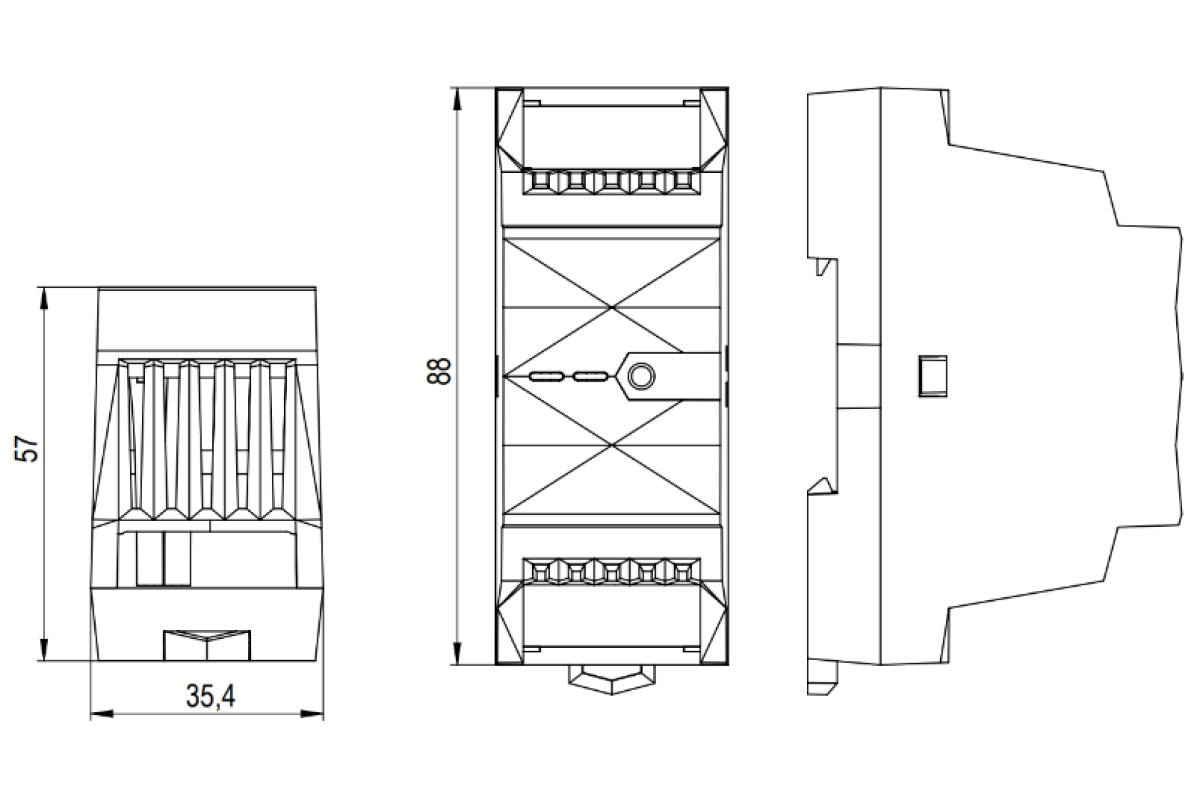

Produktmaße: 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten
Packmaß: https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Division%20units/2DU%20-%20Extension.png

Zertifizierungen & Standards

Bemessungsspannung des Deckenventilator-Ausgangs: 4 kV (IEC 60730-1, max. Höhe 2000 m)
Einsatzgebiet: Typ 1 (IEC 60730-1)
Verschmutzungsgrad: 2
Software Klasse: A
