BESTSELLER

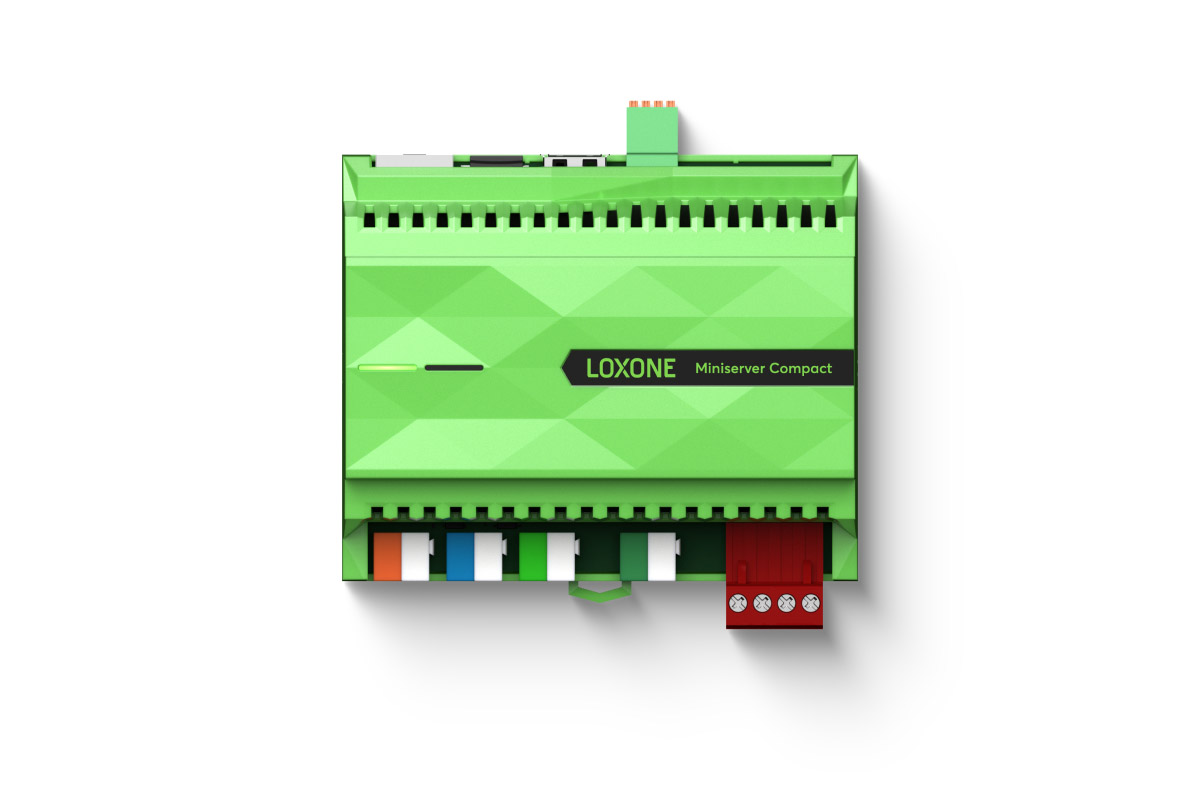

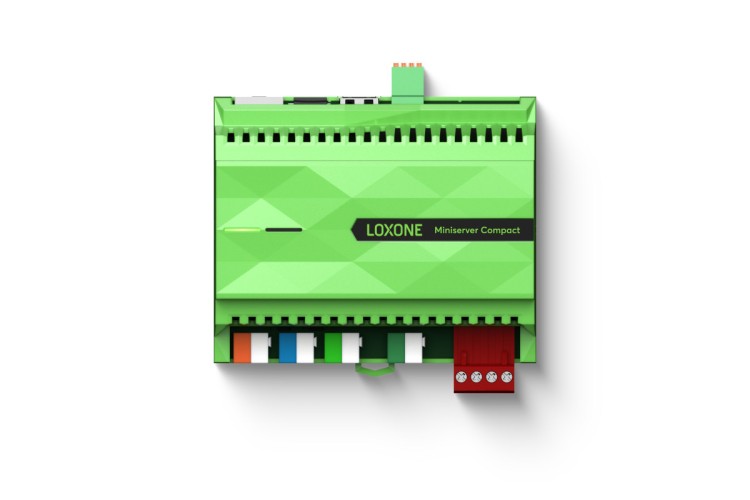

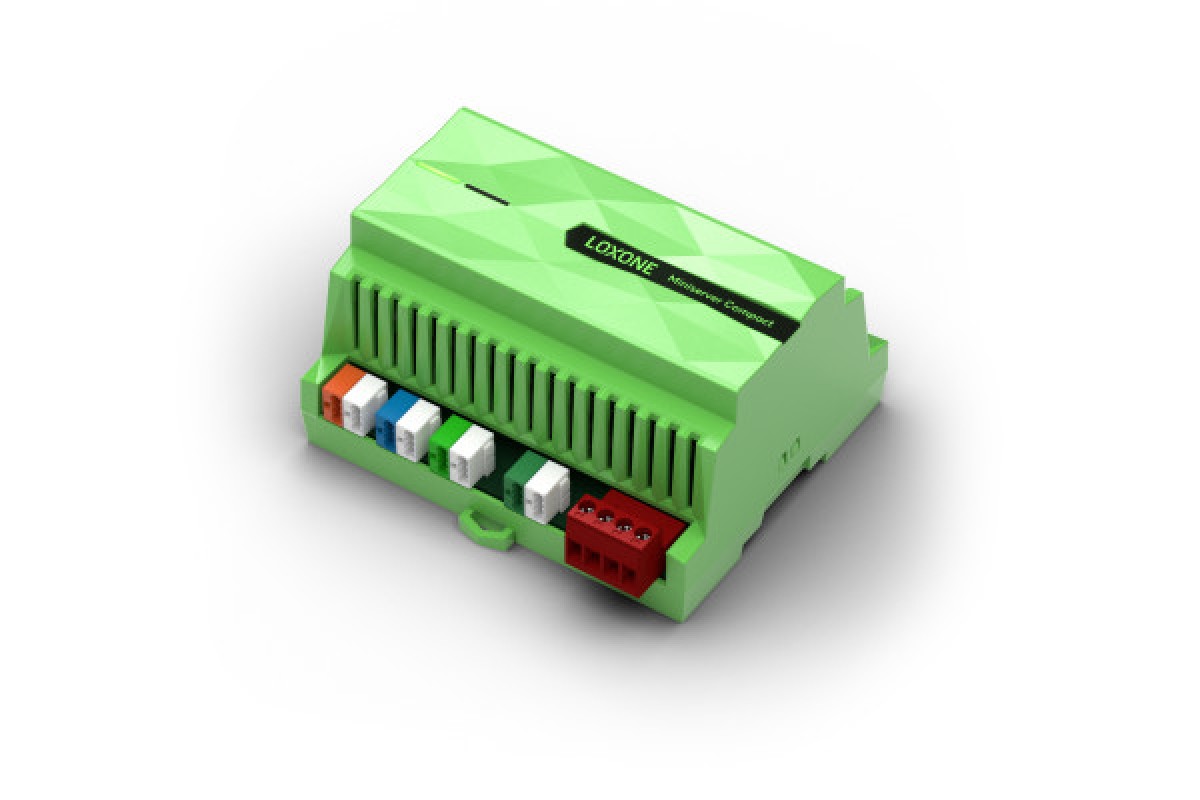

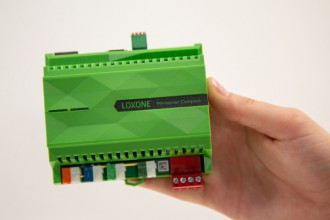

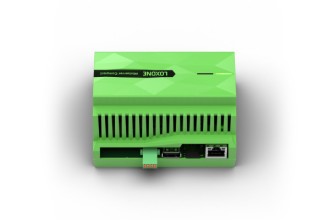

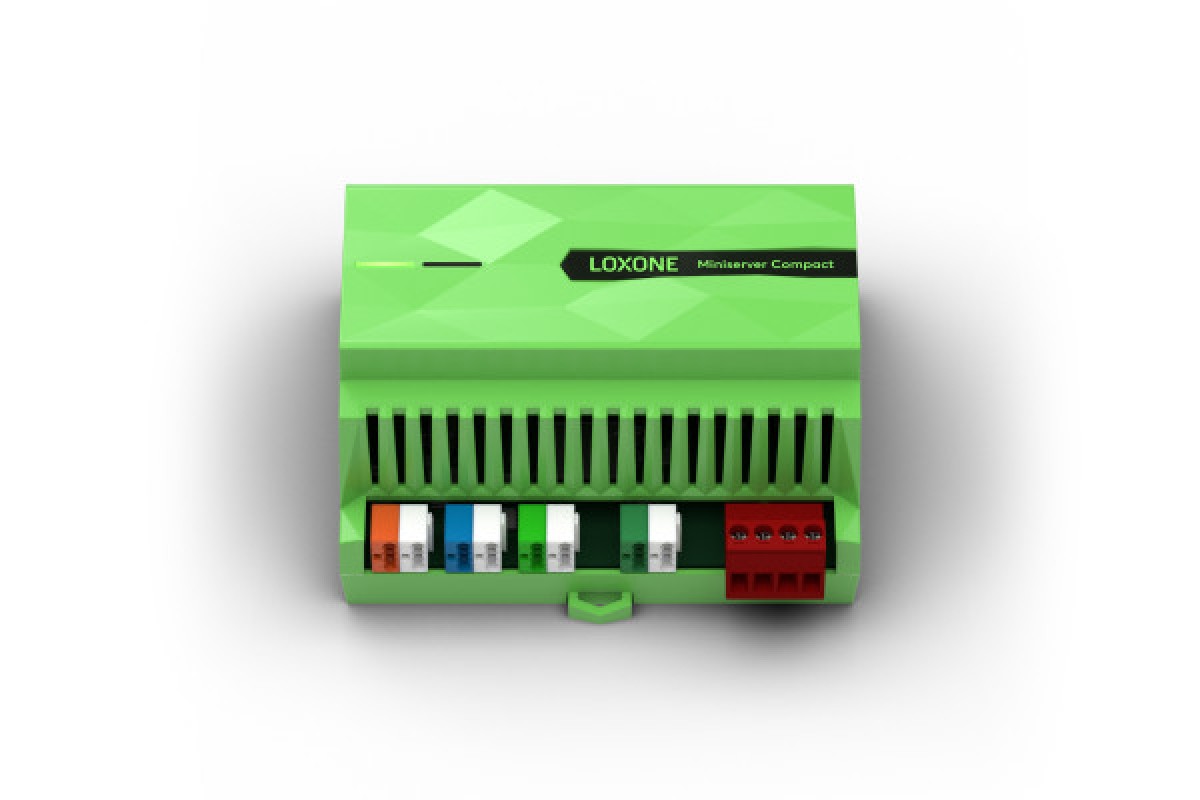

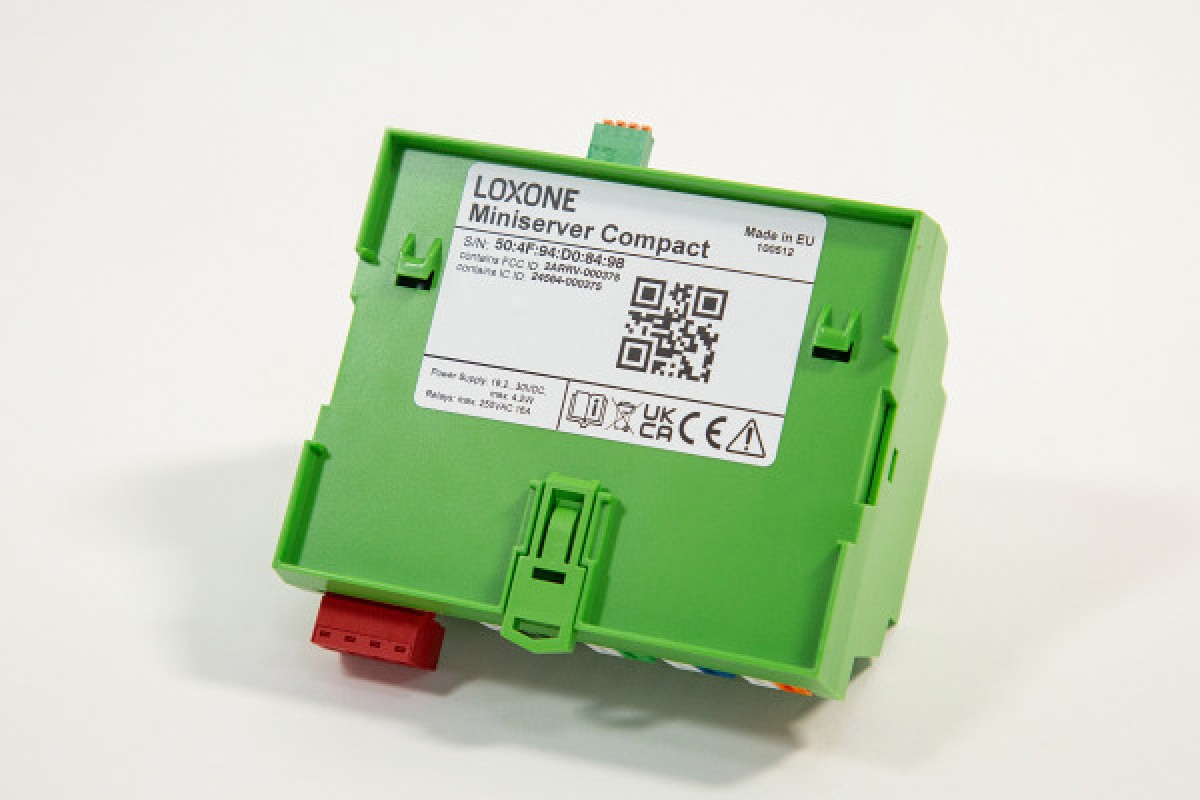

Miniserver Compact

Artikel Nr.: 100512

Verfügbarkeit Lagernd

589,05 € (inkl. MwSt.)
Netto 495,00 €

Multifunktionale Gebäudeautomation im kompakten Format

Der Miniserver Compact ist die leistungsstarke All-in-One-Lösung für moderne Smart Home Systeme, speziell entwickelt für kompakte Verteiler und Platzbedarf auf engstem Raum. Mit integrierten Air-, Tree- und Tree Turbo-Schnittstellen sowie der Audioserver-Software vereint er zentrale Steuerung, Musikstreaming und flexible Erweiterbarkeit in einem Gerät.

Praxisnaher Einsatz: In einer Stadtwohnung oder im kleinen Büro steuert der Miniserver Compact nicht nur Licht, Klima und Sicherheit, sondern bietet gleichzeitig Multiroom-Audio – alles über ein einziges, schlankes Gerät im Schaltschrank.

Ihre Vorteile auf einen Blick

Vielseitig & platzsparend: Kompakte Bauweise passt auch in kleine Verteiler – perfekt für Renovierung und Nachrüstung.
Maximale Flexibilität: Air, Tree und Tree Turbo Technologie ermöglichen die Anbindung unterschiedlichster Geräte und Gewerke.
Integrierter Audioserver: Multimedia und Smart Home in einer Lösung – Musik, Durchsagen, Automatisierung nahtlos verbunden.
Einfache Erweiterung: Bis zu 30 Extensions, 50 Tree Geräte, 10 Tree Turbo Geräte oder 128 Air Geräte anschließbar.
Effiziente Installation: Alles aus einer Hand, weniger Kabel, weniger Platzbedarf, weniger Aufwand.

Technische Highlights

4 digitale Eingänge – für flexible Erfassung von Zuständen und Sensoren
2 potenzialfreie Relaisausgänge – zur direkten Ansteuerung von Lasten

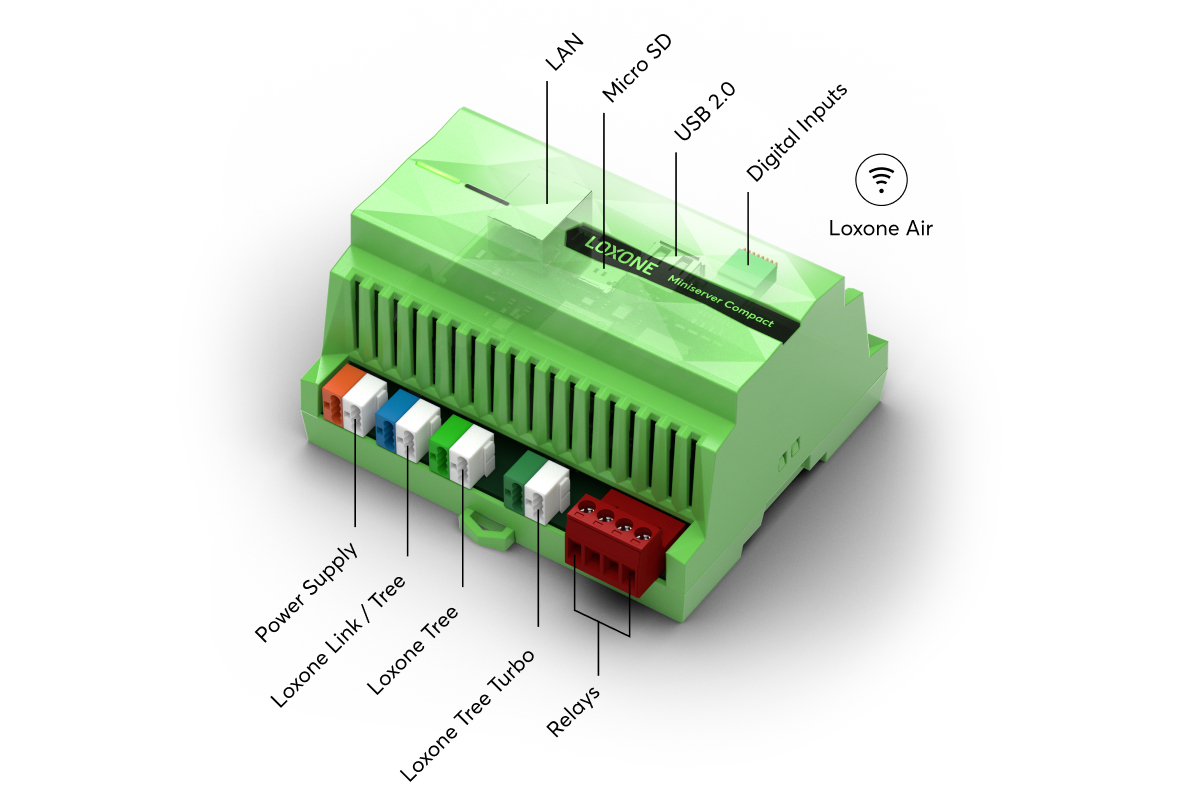

Kompatibel mit Loxone Link, Tree, Tree Turbo und Air – volle Integrationsfreiheit
Software des Audioservers integriert – Musik und Automation aus einem System

Technische Daten

Spannungsversorgung: 10 … 30VDC

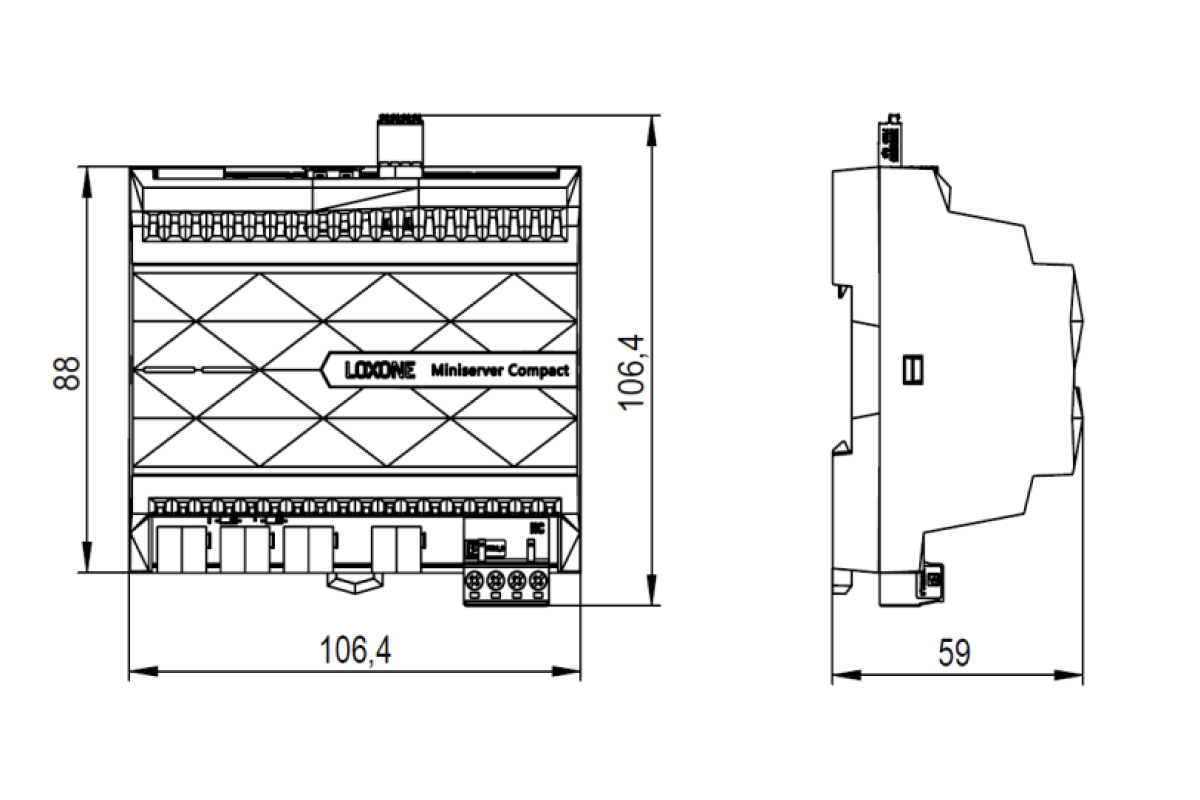

Maße: 106,4 × 88 × 59 mm (L × B × H)
6 Teilungseinheiten

Erleben Sie, wie viel Komfort und Funktion in einem kompakten Gerät stecken können – mit dem Miniserver Compact bringen Sie intelligente Haussteuerung und Multimedia selbst in kleine Räume.

Spezifikationen:

Elektrische Daten

Spannungsversorgung: 10 … 30VDC
Leistungsaufnahme: typ. 0,15W, max. 0,2W
Verlustleistung bei max. Last: 8.4W
Digitale Eingänge: 4 digitale Eingänge: logisch 0: 0 ... 4,5VDC undefiniert: 4,6 ... 5,9VDC logisch 1: 6 ... 30VDC Ri=45kΩ
als Frequenzzähler verwendbar: Frequenz: 1 ... 500Hz min. Pulsbreite: 2ms Genauigkeit: +/- 1Hz
Ausgänge: 2 digitale Relaisausgänge, potentialfrei: 250VAC 16A* at cosᵠ =1 or 30VDC 16A* *Last > 12A: 2,5mm² / AWG12
Gangreserve der internen Uhr: 64 Stunden

Musikwiedergabe

Streaming: AirPlay 2, Spotify, TuneIn, Internet Streaming Dienste, NAS
Kompatible USB Datenträger: USB Sticks: FAT32/NTFS, eine Partition, max. 2TB
USB Festplatten: FAT32/NTFS, eine Partition, max. 2TB, max. 500mA Stromverbrauch
Audio-Dateiformate Sample rate: MP3, AAC, ALAC, Flac, WMA, WMA lossless, WAV, M4A, OGG bis zu 192kHz

Schnittstellen

Ethernet: 100Mbps, IPv4/IPv6, HTTPS, SSL/TLS
TCP/IP, Modbus TCP, UDP
USB: USB 2.0: Typ A, max. 500mA
Loxone Link: umschaltbar auf Tree in Software: bis zu 30 Extensions oder 50 Tree Geräte, max. 500m
Loxone Tree: bis zu 50 Tree Geräte, max. 500m
Loxone Tree Turbo: bis zu 10 Tree Turbo Geräte, max. 150m
Loxone Air: bis zu 128 Air Geräte 868MHz (SRD Band Europe), 4 Kanäle, max. 15,1mW e.r.p. 915MHz (ISM Band Region 2), 10 Kanäle, max. 13,2mW Interne Antenne

Umgebungsbedingungen

Temperatur: 0 ... 50°C / 32 ... 122°F
Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
Schutzart: IP20

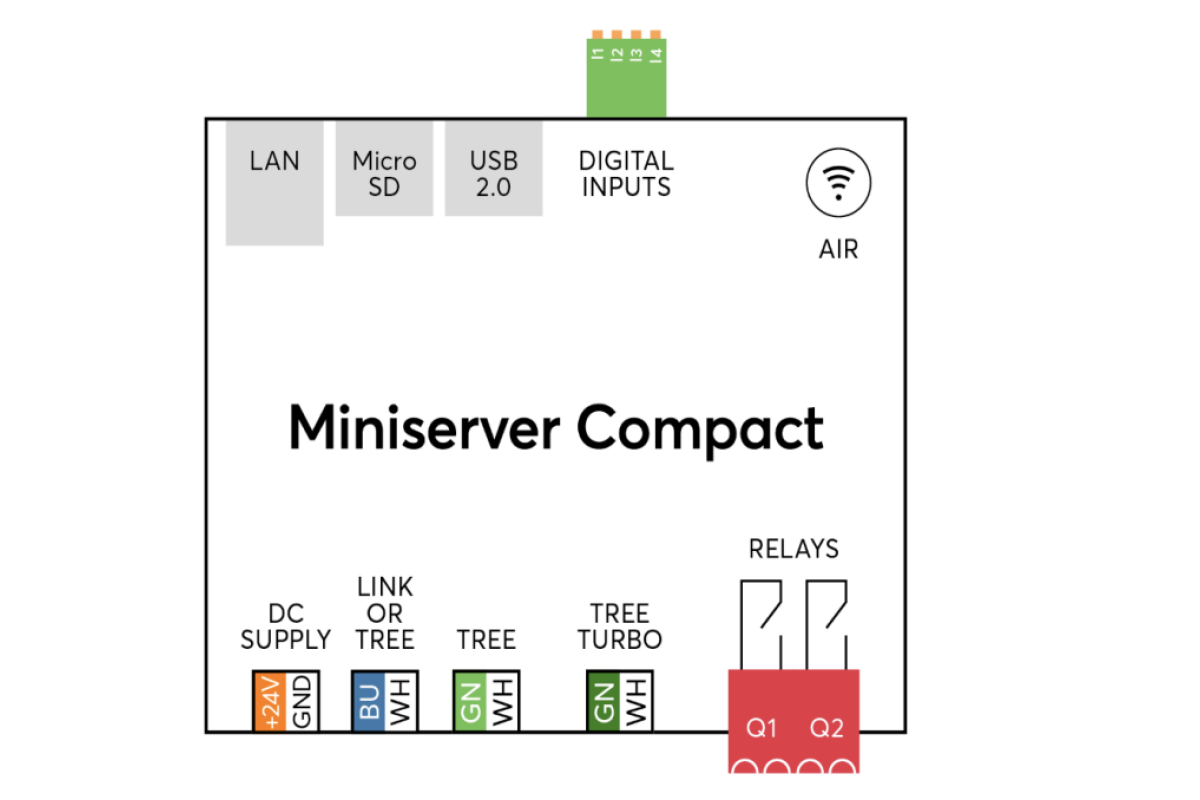

Anschlüsse

Klemmentyp: DC Versorgung, Loxone Link, Tree, Tree Turbo: DG220B
Digitale Eingänge: FMC 0,5
Relais Ausgänge: MSTB 2,5 HC
Leiterquerschnitt: DC Versorgung, Loxone Link, Tree, Tree Turbo: 0,28 … 0,8mm² AWG23 … 18
Digitale Eingänge: 0,14 ... 0,5mm² AWG26 ... 20
Relais Ausgänge: 0,2 … 2,5mm² / AWG24 … 12 Last > 12A: 2,5mm² / AWG12
Abisolierlänge: DC Versorgung, Loxone Link, Tree, Tree Turbo: 5 … 6mm 0,2 … 0,24"
Digitale Eingänge: 7mm / 0,28"
Relais Ausgänge: 7mm / 0,28"
Anzugsdrehmoment: DC Versorgung, Loxone Link, Tree, Tree Turbo: -
Digitale Eingänge: -
Relais Ausgänge: 0,5 ... 0,6Nm / 0,37 ... 0,44 lbf ft
Temperaturbeständigkeit: DC Versorgung, Loxone Link, Tree, Tree Turbo: -40 … 105°C / -40 … 221°F
Digitale Eingänge: -40 ... 70 °C / -40 ... 158°F
Relais Ausgänge: -40 ... 70 °C / -40 ... 158°F
