Multi Extension Air
Artikel Nr.: 100116
Verfügbarkeit Lagernd
-
618,81 € (inkl. MwSt.)
- Netto 520,01 €
- +
Vielseitige Nachrüstung mit maximaler Flexibilität
Die Loxone Multi Extension Air ist das Multitalent für alle Nachrüstprojekte in der Gebäudeautomation. Mit 8 bistabilen Relaisausgängen, 12 digitalen Eingängen, 4 PWM-Kanälen und 1-Wire-Schnittstelle integriert sie zahlreiche Geräte – ganz ohne zusätzliche Verkabelung dank Loxone Air Funktechnologie.
Praxisbeispiel: Bei der Modernisierung einer Arztpraxis steuern Sie Licht, Jalousien, Temperatursensoren und Ventile kabellos und zentral – Nachrüstung wird so schnell und störungsfrei realisierbar.
Ihre Vorteile auf einen Blick
- Extrem vielseitig: 8 potentialfreie Relais, 4 PWM-Ausgänge, 12 digitale Eingänge und 1-Wire – alles in einer Extension.
- Perfekt für Nachrüstung: Funklösung ohne neue Leitungen – für bestehende Gebäude oder Mietobjekte.
- Flexible Ansteuerung: Frequenzzählung an den Eingängen, PWM für dimmbare Verbraucher, 1-Wire für bis zu 20 Sensoren.
- Einfache Installation: Integration über Loxone Air, schnell konfiguriert in der Loxone Config.

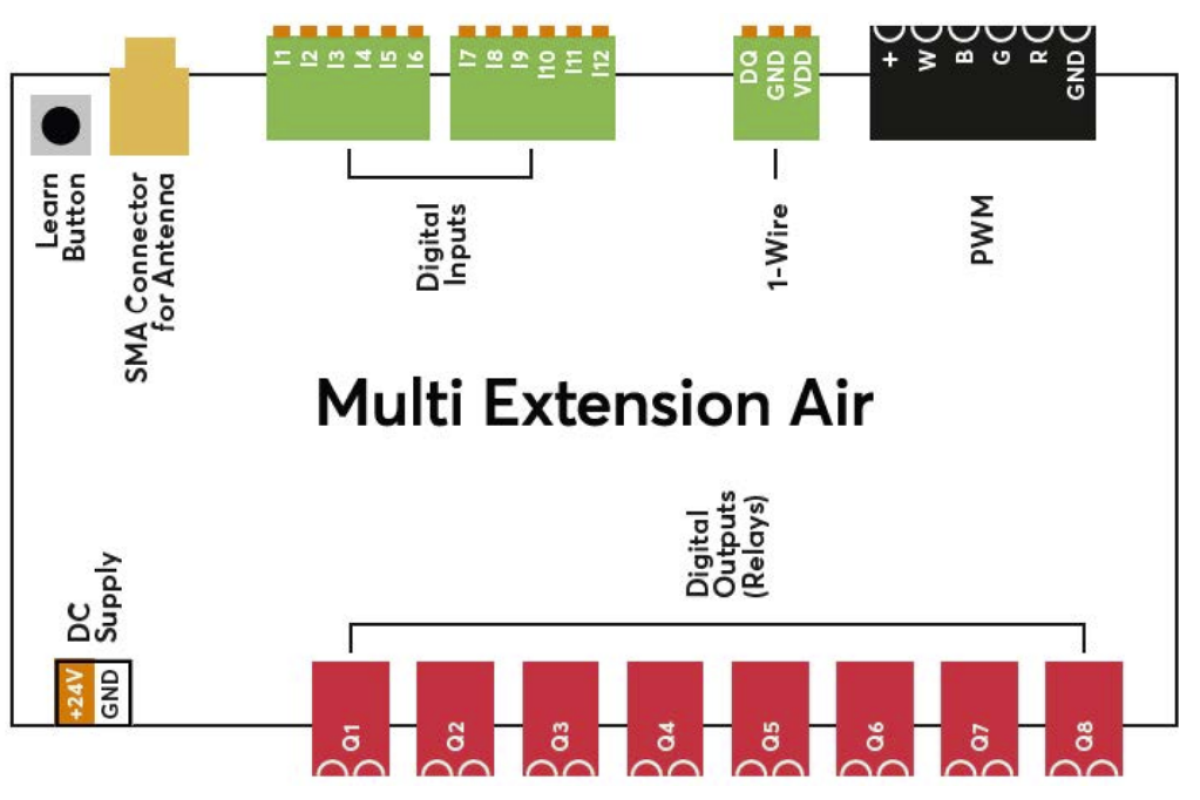

Technische Highlights
- 8 digitale Ausgänge (bistabile Relais)
- 4 PWM-Ausgänge (2,1A pro Kanal)
- 12 digitale Eingänge (0–28VDC, Frequenzzähler)
- 1-Wire-Schnittstelle für bis zu 20 Sensoren
Technische Daten
- Spannungsversorgung: 18 ... 28VDC
- Maße: 158 × 88 × 59 mm (L × B × H)
Erweitern Sie Ihr Smart Home oder Gewerbe flexibel und drahtlos – die Multi Extension Air eröffnet Ihnen nahezu unbegrenzte Möglichkeiten.
Spezifikationen:
Elektrische Daten
- Spannungsversorgung: 18 ... 28VDC
- Leistungsaufnahme: typ. 0,34W, max. 1,74W
- Verlustleistung bei max. Last: 8,7W
- Digitale Eingänge: 12 digitale Eingänge Logisch 0: 0 ... 2,2VDC Undefiniert: 2,2 ... 3,8VDC Logisch 1: 3,8 ... 28VDC als Frequenzzähler verwendbar: max. Frequenz: 200Hz min. Impulsbreite: 2,5ms Genauigkeit: +/- 1Hz
- Ausgänge: 8 digitale Ausgänge (Relais), bistabil, potentialfrei: max. 250VAC 16A at cosᵠ=1 (IEC) max. 250VAC 15A at cosᵠ=1 (UL) max. 30VDC 5A Gesamtlast max. 48A 4 PWM Ausgänge: 2,1A pro Kanal, 12 ... 28VDC PWM Frequenz: Beleuchtung: 123Hz; Kontrollsignal: 26 ... 1627Hz
Schnittstellen
- 1-Wire: max. 20 Sensoren, (max. 50mA)
- Loxone Air: 868MHz (SRD Band Europa), 4 Kanäle wählbar 915MHz (ISM Band Region 2), 10 Kanäle wählbar max. Sendeleistung 3,16mW SMA Buchse, 1,8 dBi Stummelantenne beiliegend
Umgebungsbedingungen
- Temperatur: -20 ... 55°C / -4 ... 131°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
- Schutzart: IP20
Anschlüsse
- Leiterquerschnitt: 0,05 … 2,5mm² / AWG30 … 12 Last >12A: min. 2,5mm² / min. AWG12
- Abisolierlänge: 6 … 7.5mm / 0.24 … 0.30”
- Anzugsdrehmoment: 0.5 ... 0.6Nm / 0.37 ... 0.44 lbf ft
- Temperaturbeständigkeit: min. 80°C / 176°F für IEC, min. 75°C / 167°F für UL
Produkteigenschaften
- Montageart: Hutschiene nach EN50022, 35mm
- Farbe: Schwarz: RAL9005
- Glanzgrad: Matt
Gewicht & Abmessungen
- Bruttogewicht: 412g

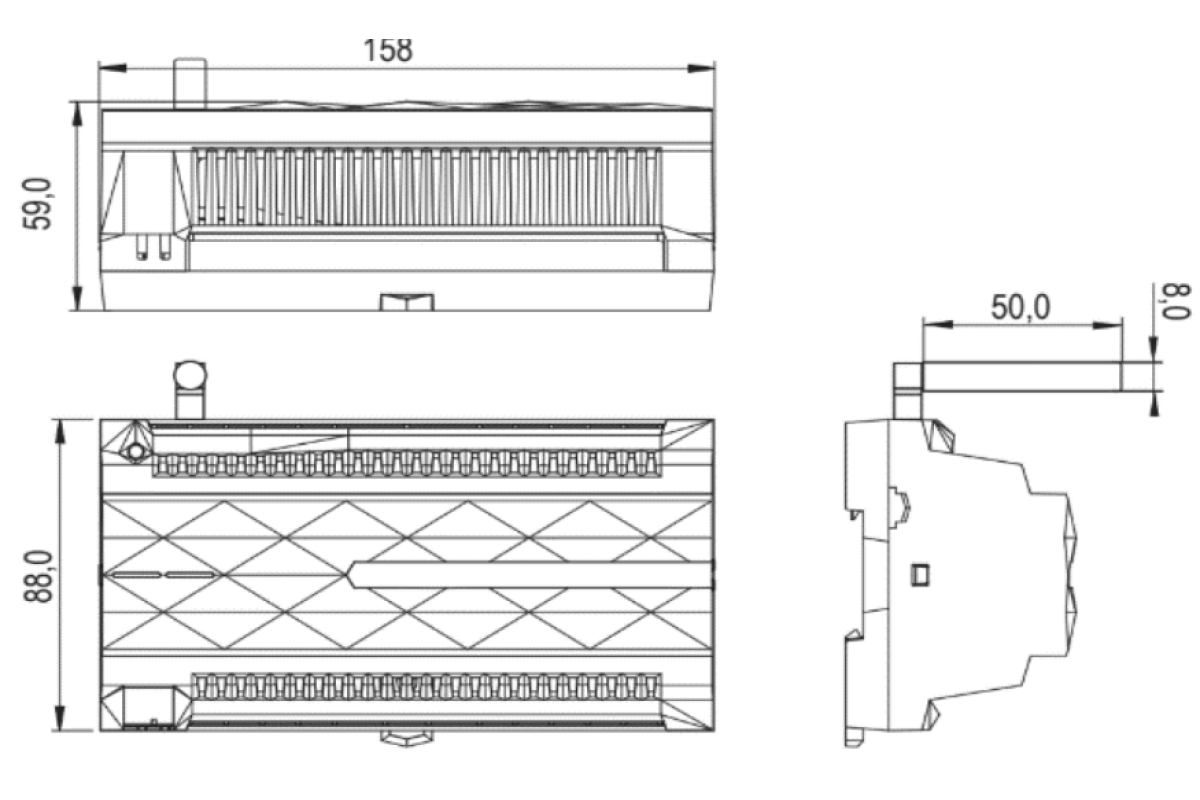

- Produktmaße: 158x88x59mm / 6,22x3,46x2,32” (LxBxH)
- Packmaß: 180x110x65mm / 7,08x4,33x2,56” (LxBxH)
Zertifizierungen & Standards
- Einsatzgebiet: Type 1 (EN60730-1)
- Bemessungsspannung der digitalen Ausgänge: 2,5kV (UL60730-1, max. Höhe 2000m)
- Verschmutzungsgrad: 2
Lieferumfang:
1x Multi Extension Air
1x SMA Antenne
