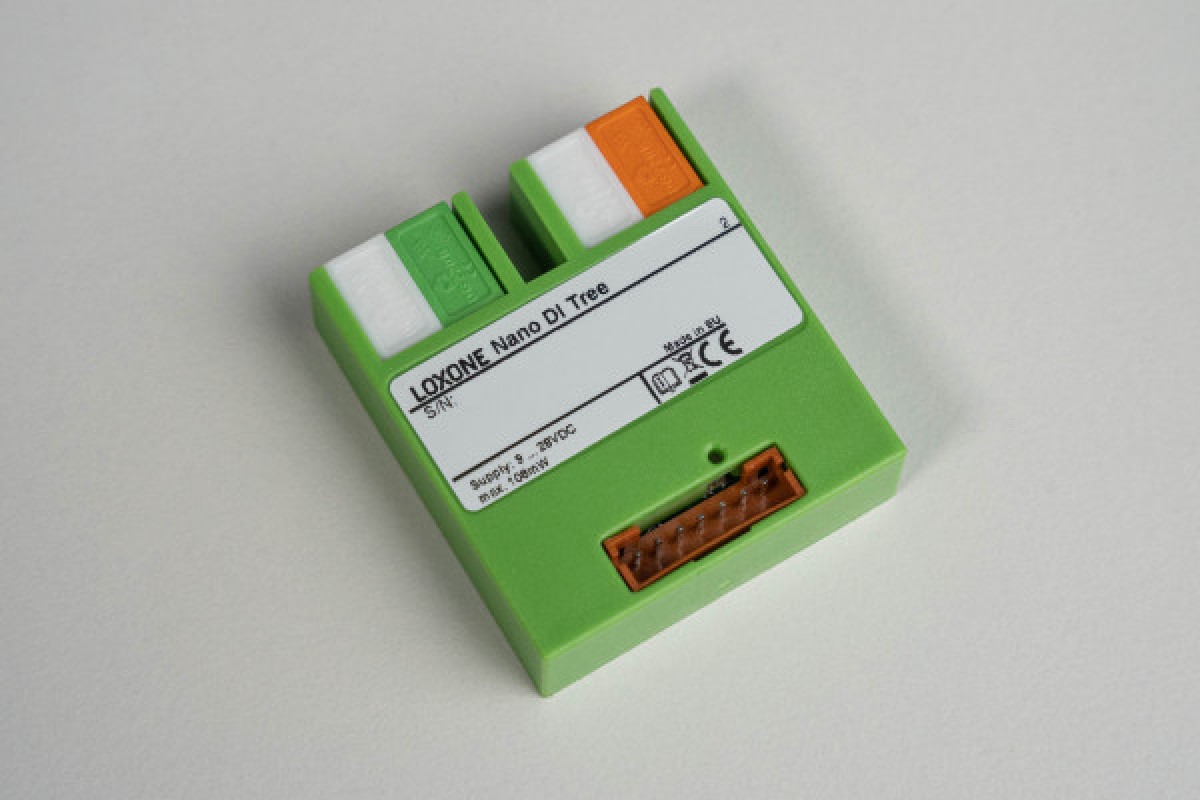

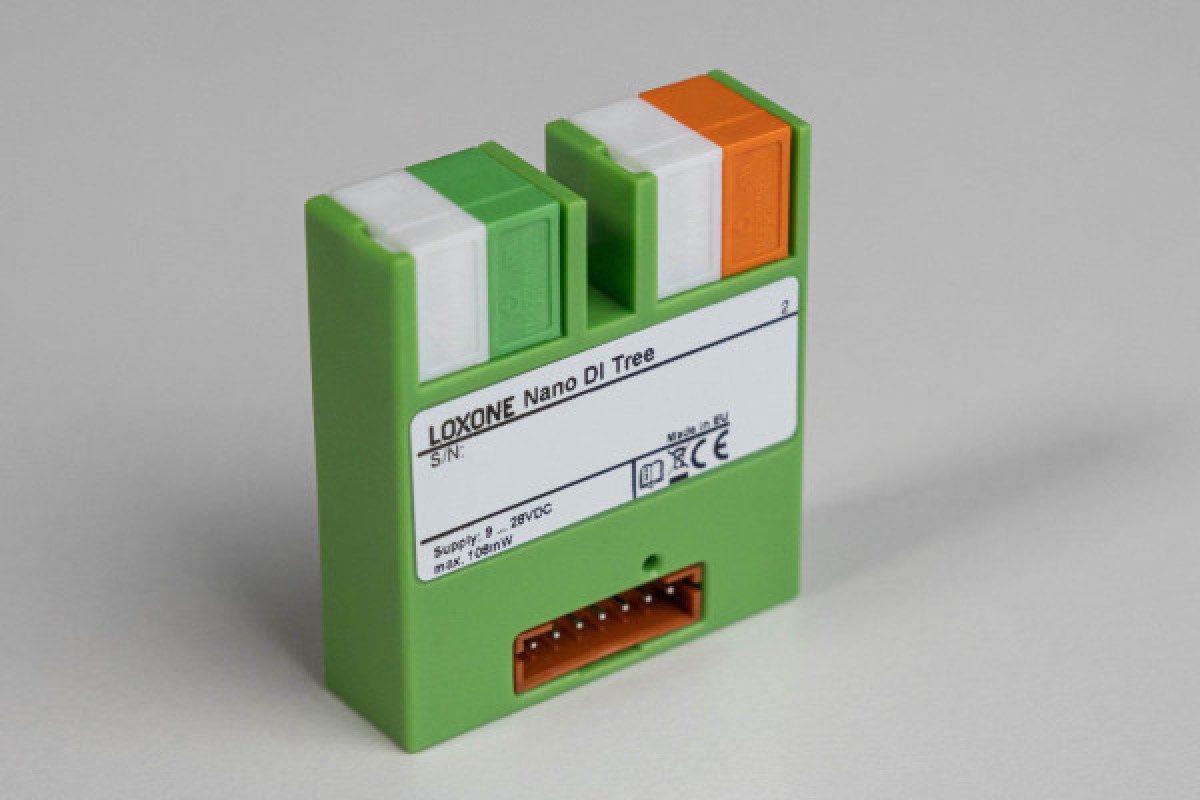

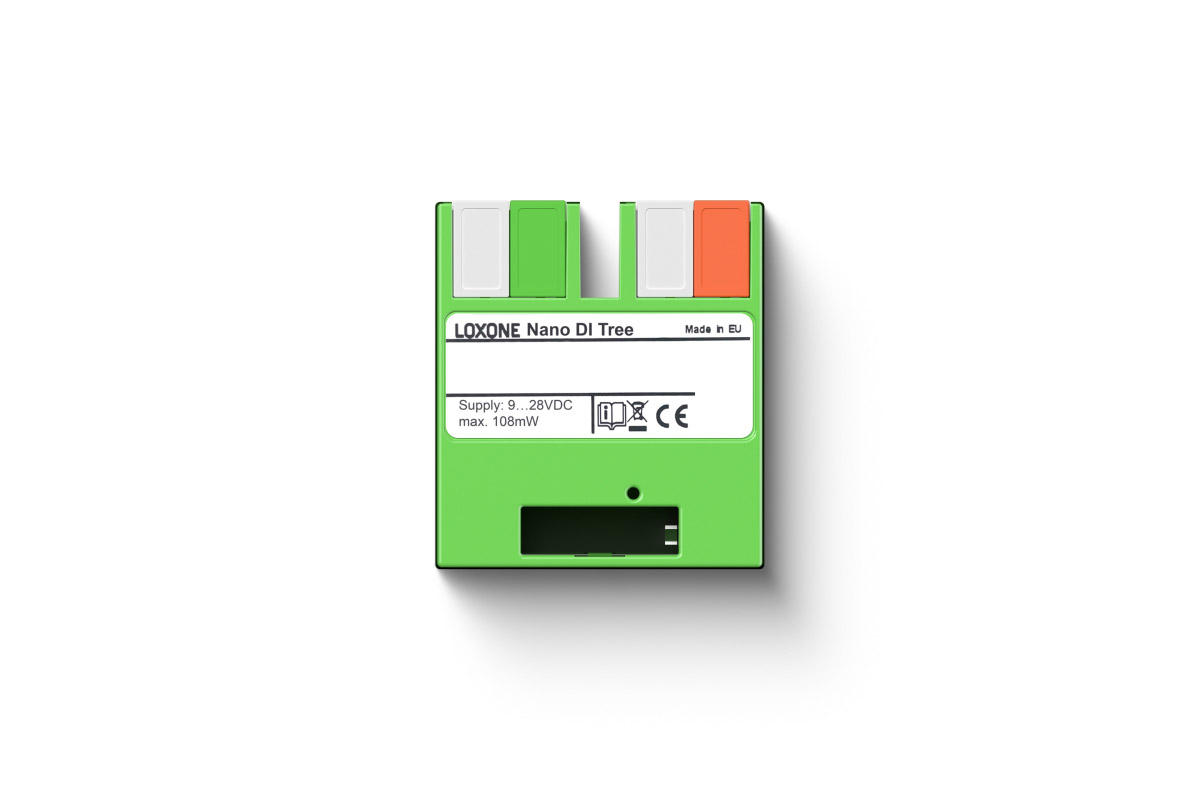

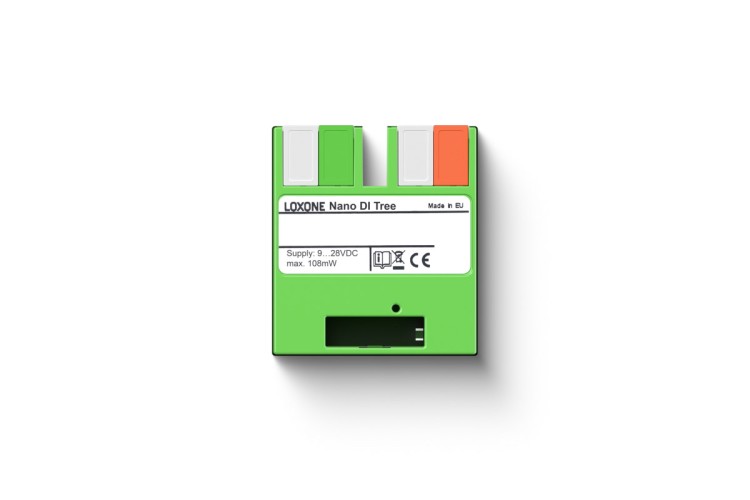

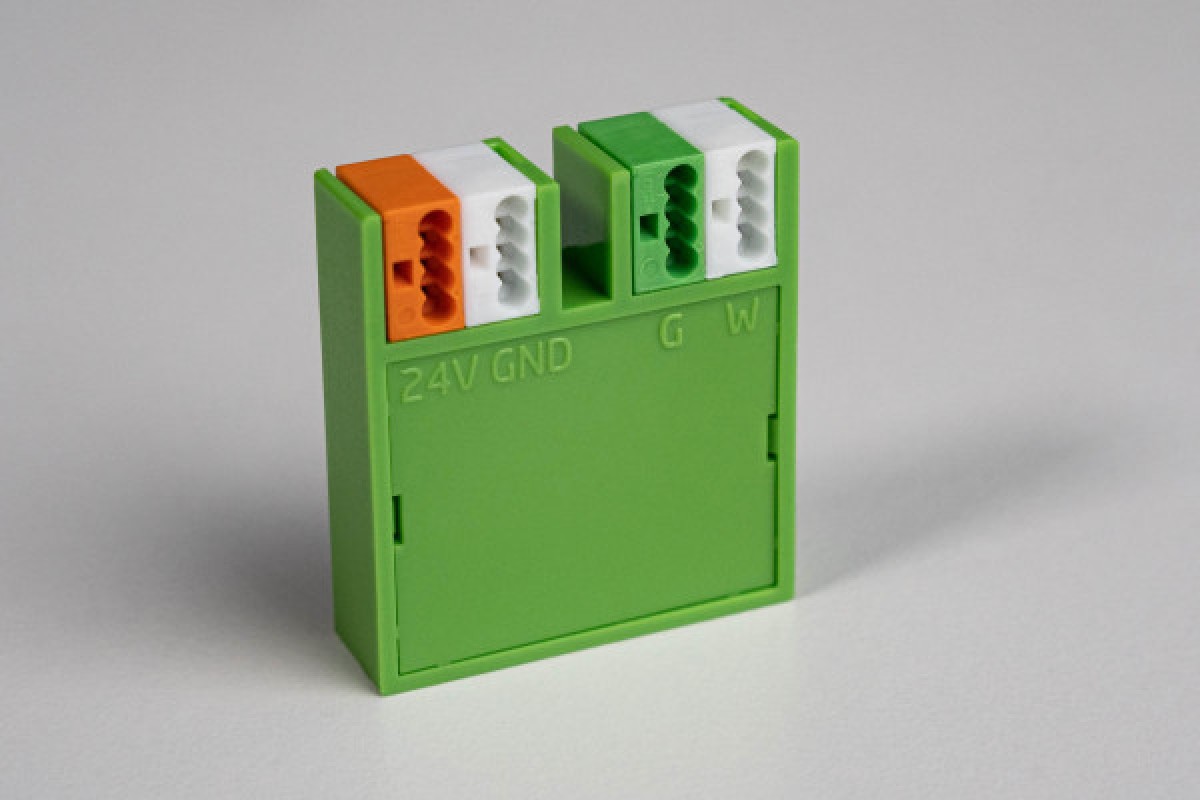

Nano DI Tree
Artikel Nr.: 100242
Verfügbarkeit Lagernd
-
97,10 € (inkl. MwSt.)
- Netto 81,60 €
- +
Kompakte Integration für Schalter und Sensoren
Mit der Nano DI Tree stehen Ihnen sechs Digitaleingänge in einem besonders platzsparenden Modul zur Verfügung. Sie lässt sich in jeder handelsüblichen Installationsdose verbauen und eignet sich optimal für die schnelle Anbindung von Schaltern, Tastern, Fensterkontakten oder anderen Sensoren über die Loxone Tree Technologie.
Features & Vorteile
- 6 Digitaleingänge, auch als Frequenzeingänge bis 500 Hz nutzbar

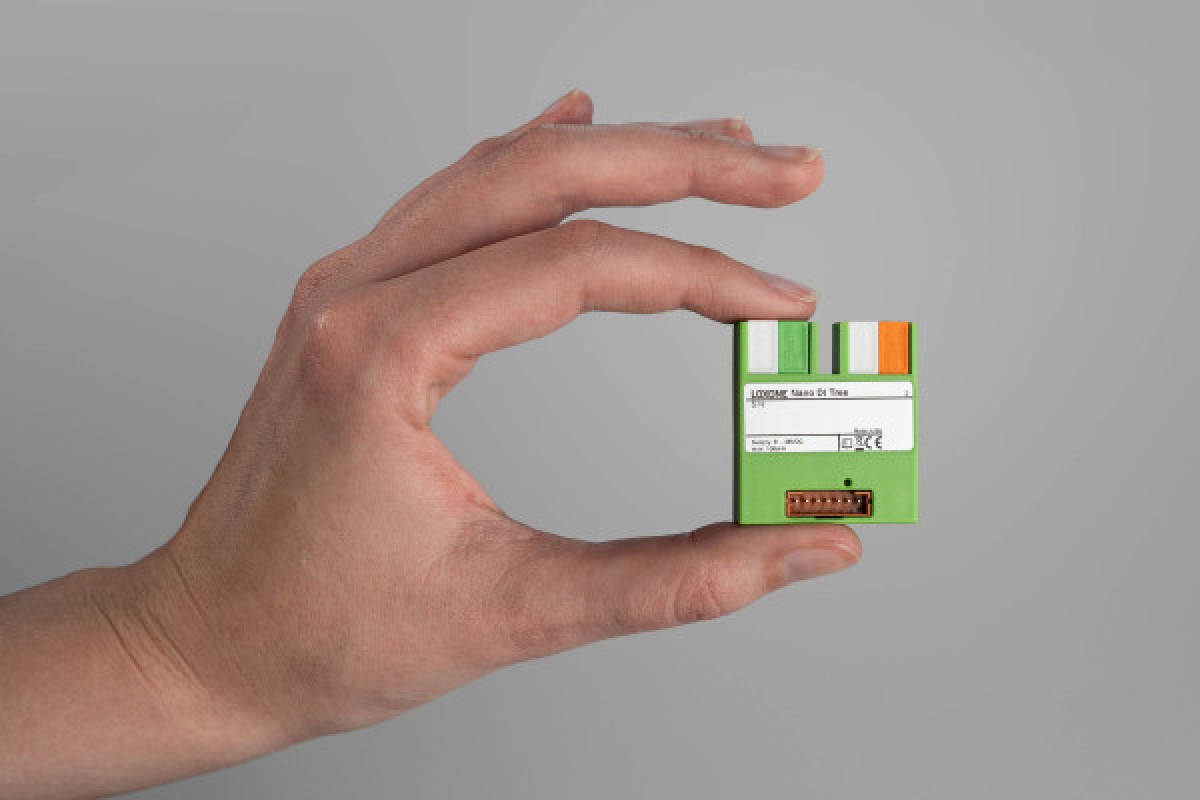

- Kompakte Bauform für Unterputzmontage
- Flexible Erweiterung bestehender Installationen
Technische Daten
- Spannungsversorgung: 9 … 28 VDC
- Maße: 38,3 × 34,3 × 10,5 mm (L × B × H)
Ideal für individuelle Automatisierungen und Nachrüstungen im Smart Home.
Spezifikationen:
Elektrische Daten
- Spannungsversorgung: 9 … 28VDC
- Leistungsaufnahme: max. 108mW
- Verlustleistung bei max. Last: 108mW

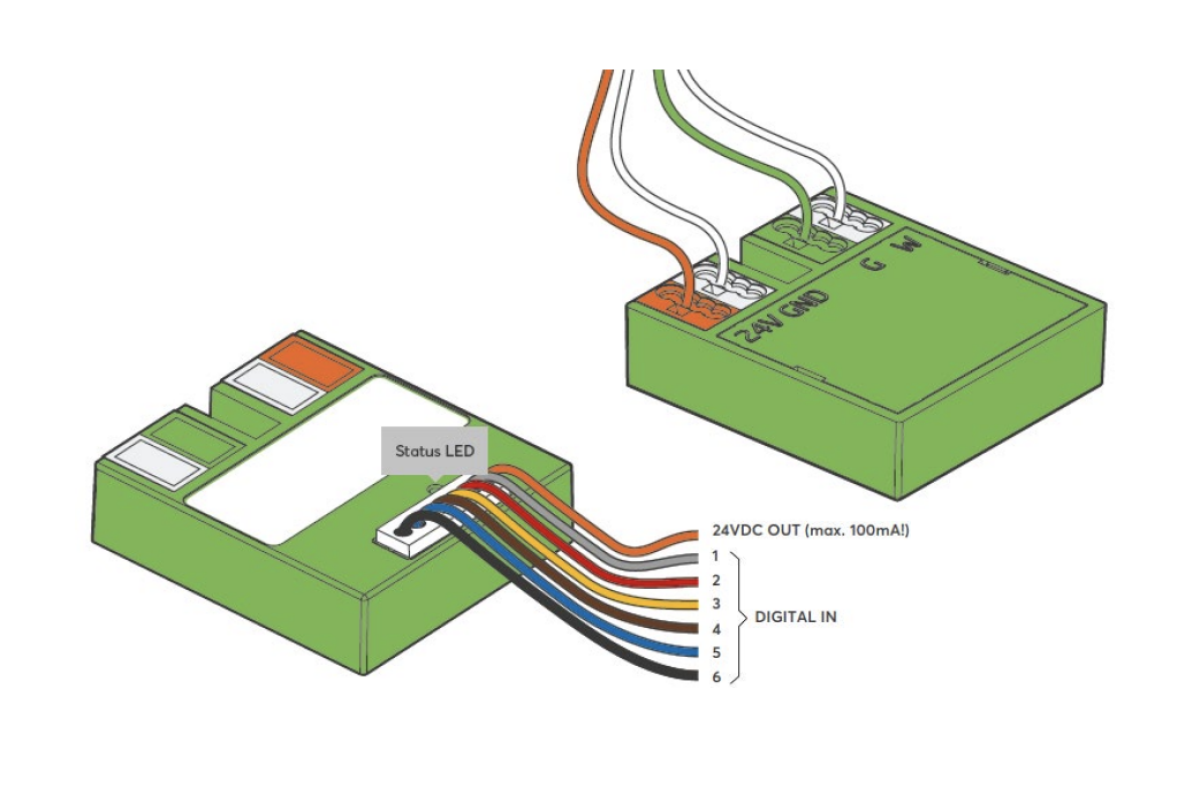

- Digitale Eingänge: 6 digitale Eingänge logisch 0: 0 ... 7,2V undefiniert: 7,2 ... 9,8V logisch 1: 9,8 ... 24V Ri=67 kOhm 24V Ausgang: max. 100mA! als Frequenzzähler verwendbar: max. Frequenz: 500Hz minimale Impulsbreite: 1ms Genauigkeit + - 1Hz
Schnittstellen
- Loxone Tree: Verbindung mit Loxone Miniserver / Tree Extension
Umgebungsbedingungen
- Temperatur: -40 ... 70°C / -40 ... 158°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
- Schutzart: IP20
Anschlüsse
- Leiterquerschnitt: Spannungsversorgung & Loxone Tree: 0,25 … 0,8mm² / AWG23 … 18 Anschlusskabel: 0,2mm² / AWG24
- Abisolierlänge: Spannungsversorgung & Loxone Tree: 5mm / 0,2" Anschlusskabel: 8mm / 0,3"
- Temperaturbeständigkeit: Spannungsversorgung & Loxone Tree: -40 … 105°C / -40 … 221°F Anschlusskabel: 80 ... 105°C / 176 ... 221°F
Produkteigenschaften
- Farbe: Grün RAL6018
- Glanzgrad: Matt
Gewicht & Abmessungen
- Bruttogewicht: 74g

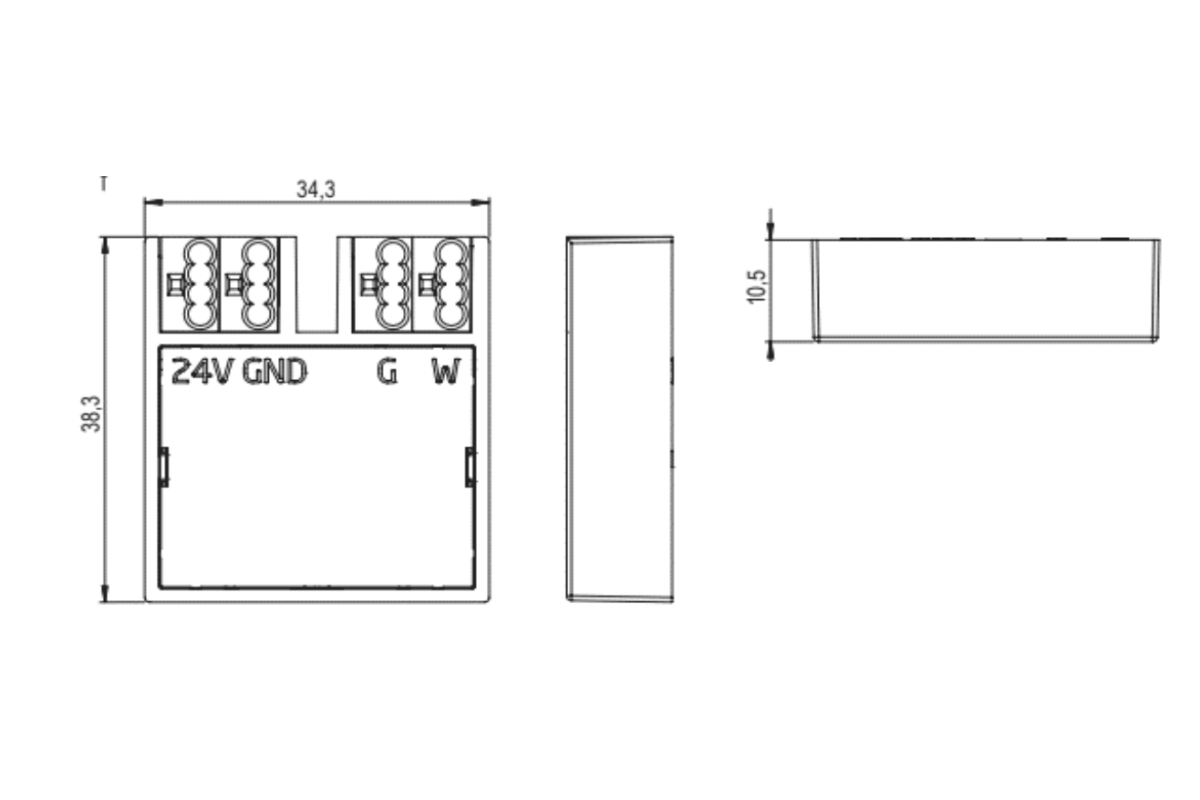

- Produktmaße: 38.3x34.3x10.5mm / 1.50x1.35x0.41” (LxWxH)
- Packmaß: 79x79x41mm / 3,11x3,11x1,61” (LxBxH)
Lieferumfang:
1x Nano DI Tree
1x Beipackzettel
