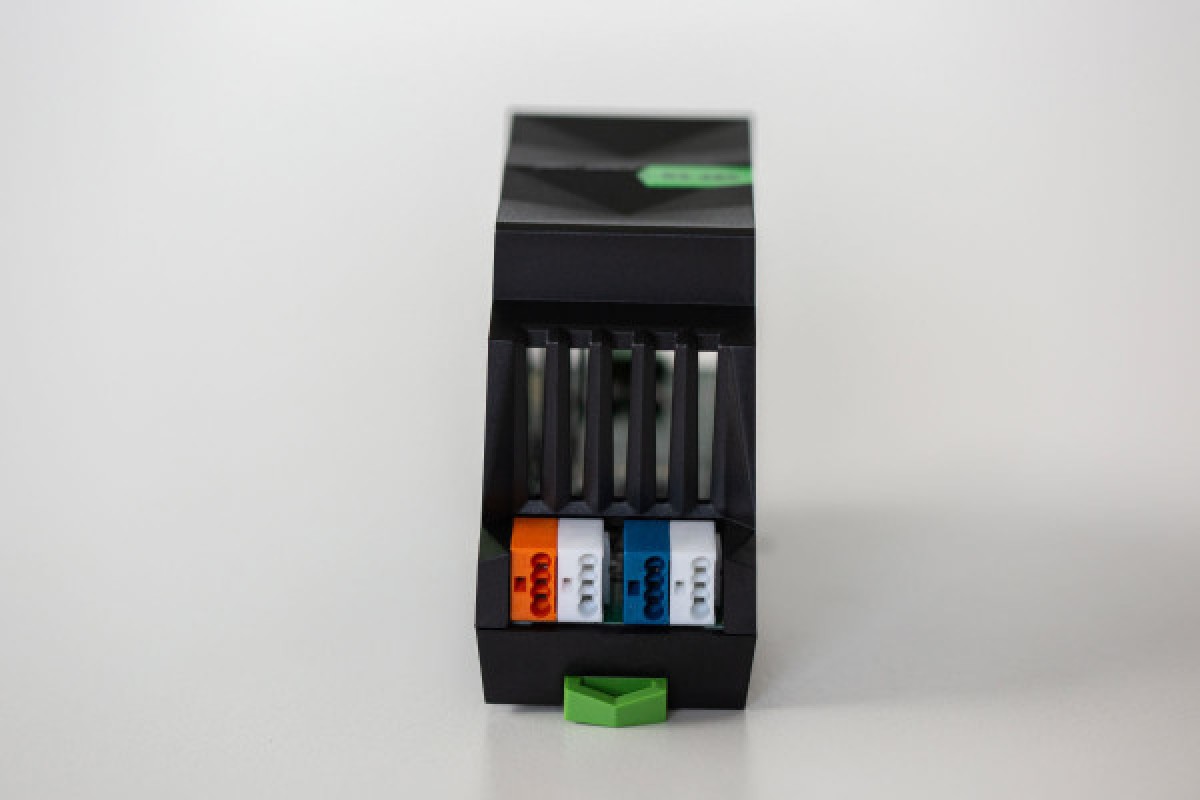

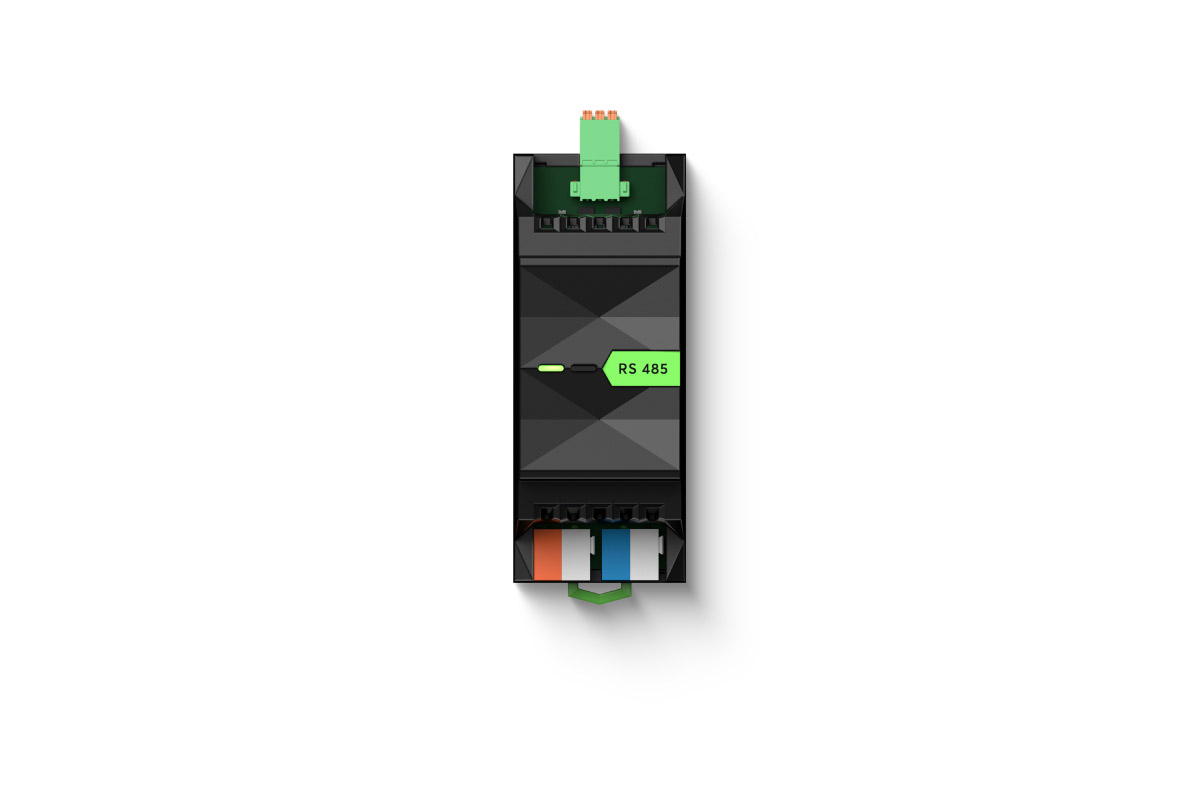

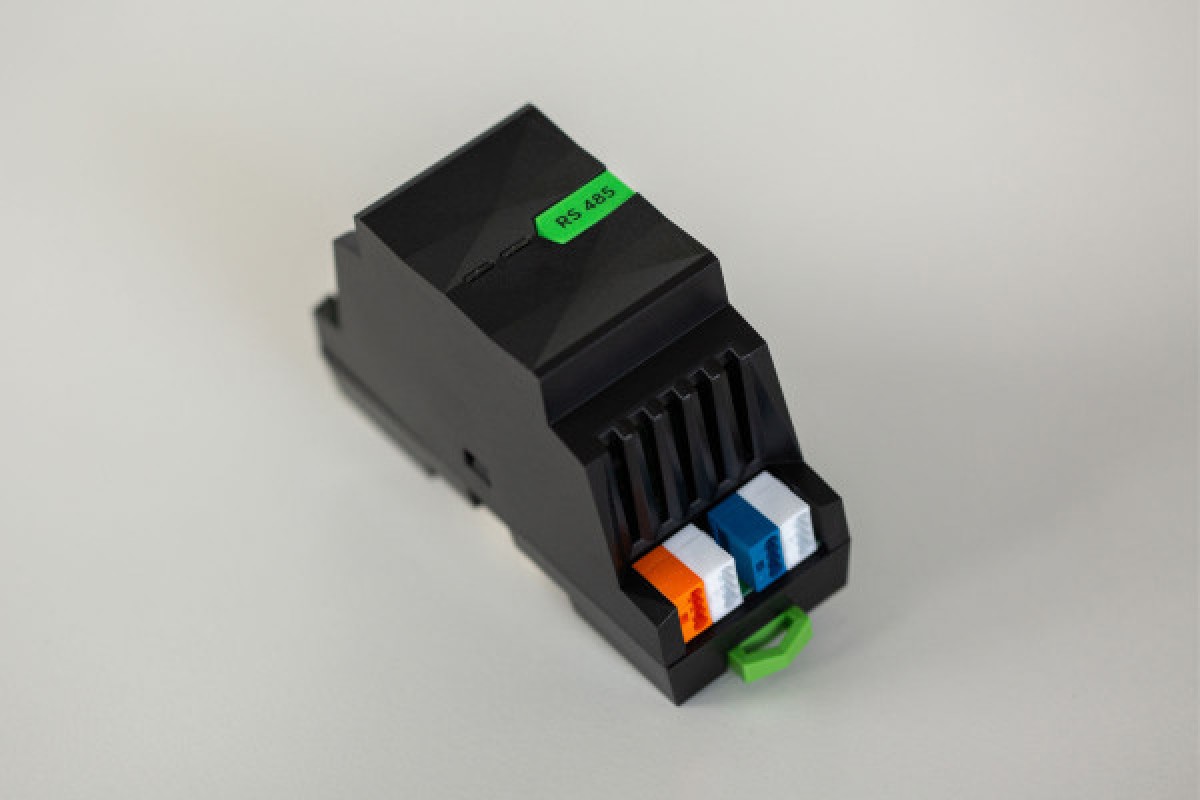

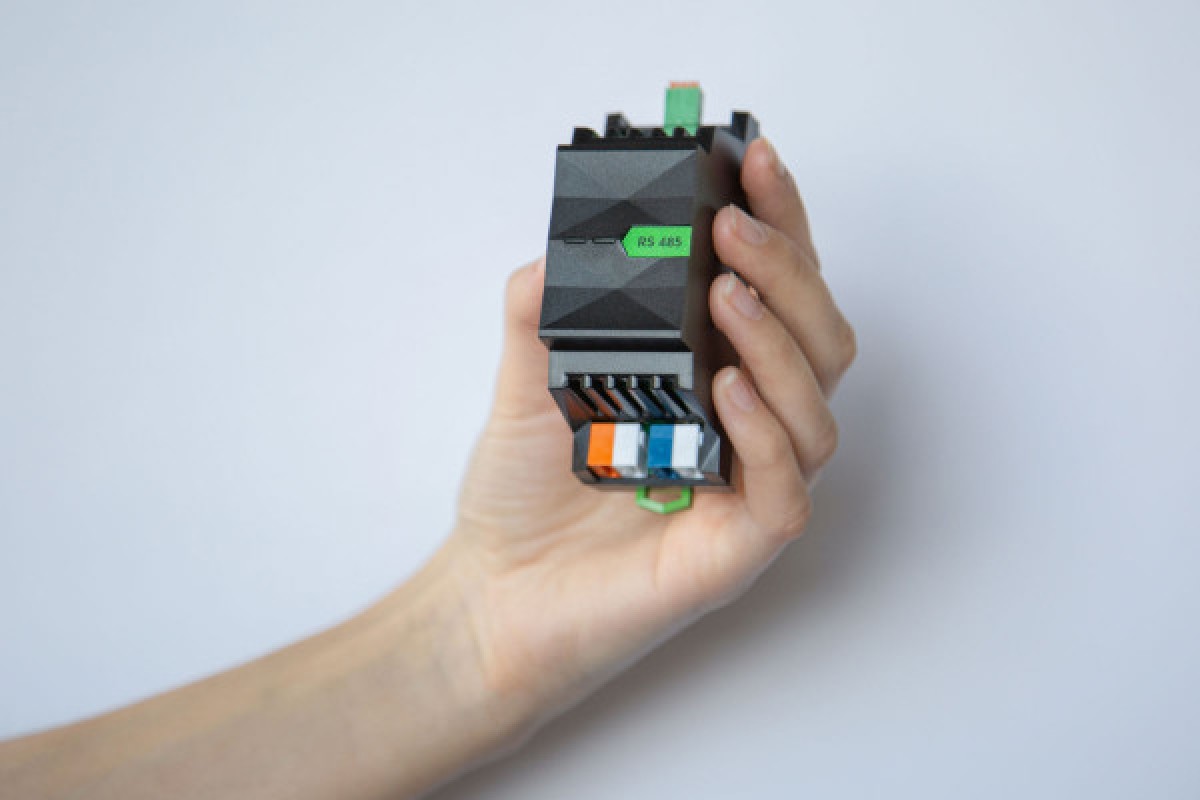

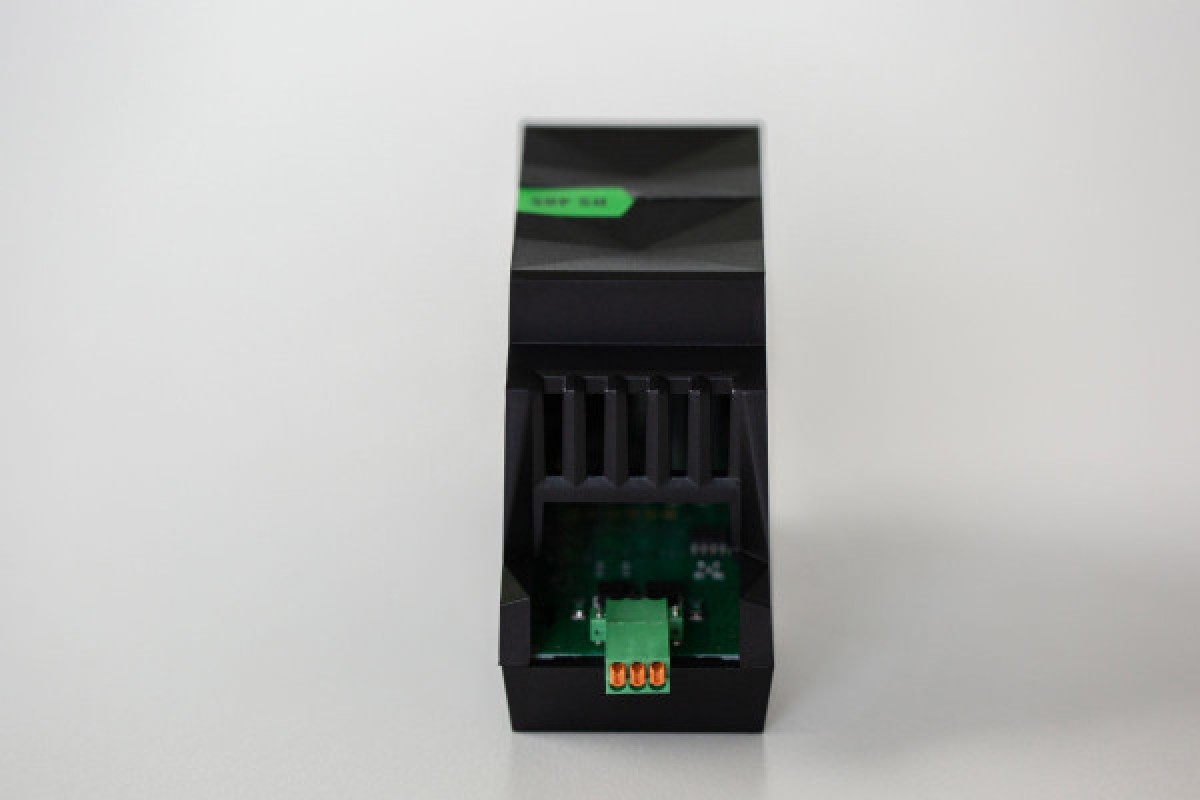

RS485 Extension
Artikel Nr.: 100011
Verfügbarkeit Lagernd
-
220,65 € (inkl. MwSt.)
- Netto 185,42 €
- +
Vielseitige Integration für Geräte mit RS485 Schnittstelle
Die RS485 Extension ermöglicht den einfachen Anschluss von bis zu 32 Geräten mit RS485 Schnittstelle an Ihr Loxone System. Ob Klimaanlagen, Lüftungsanlagen oder Fingerprint-Systeme – die Erweiterung sorgt für maximale Flexibilität und eine zuverlässige Verbindung verschiedenster Geräte in der Gebäudeautomation.
Features & Vorteile
- Anbindung von bis zu 32 RS485 Geräten
- Reichweite bis zu 1200 m – ideal für größere Installationen
- Einstellbare Baudrate und Parität für optimale Kompatibilität
Technische Daten
- Spannungsversorgung: 9 … 28 VDC
- Maße: 35,4 × 88 × 57 mm (L × B × H), 2 Teilungseinheiten
Erweitern Sie Ihr Smart Home oder Gewerbeobjekt um zahlreiche Systeme – individuell und flexibel.
Spezifikationen:
Elektrische Daten
- Spannungsversorgung: 9 … 28VDC
- Leistungsaufnahme: typ. 0.18W
- Verlustleistung bei max. Last: 0.60W
Schnittstellen

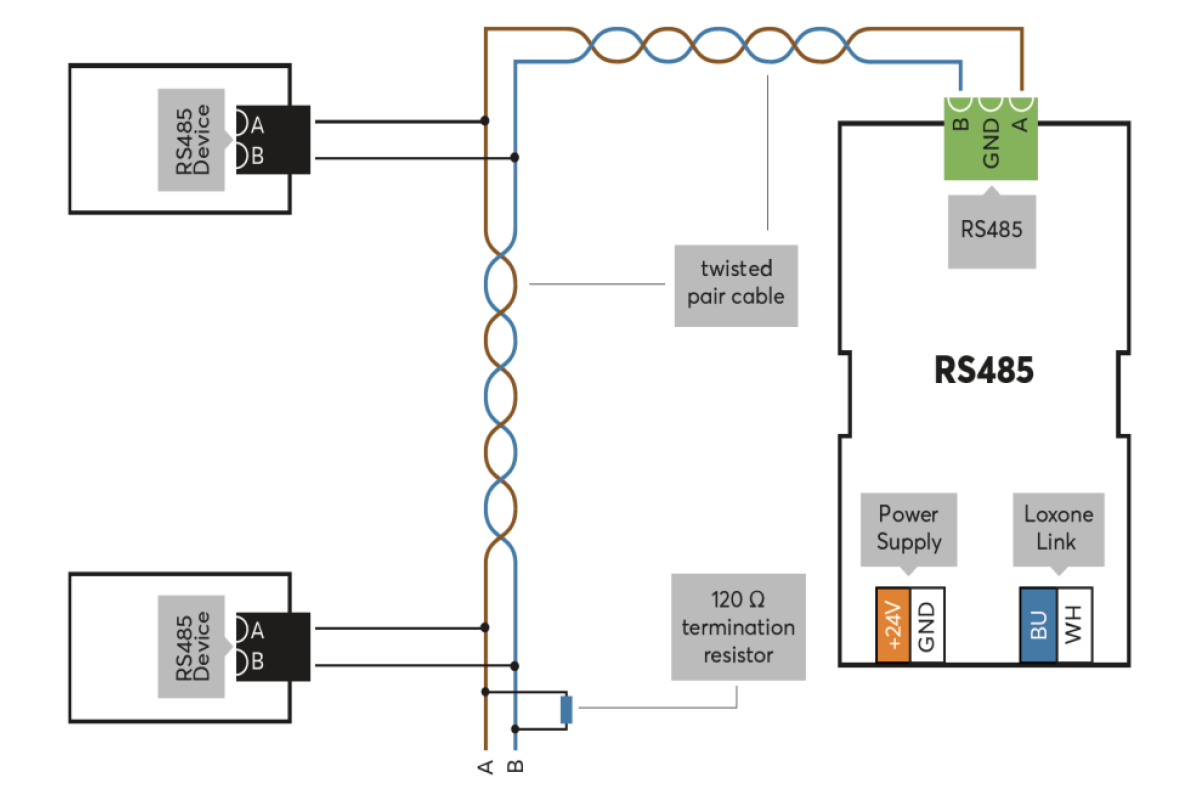

- RS485: zur Einbindung von max. 32 Geräten max. 1200m Kabellänge einstellbare Baudrate & Parität Es werden nur 8 Datenbits unterstützt
- Loxone Link: Verbindung mit Miniserver
Umgebungsbedingungen
- Temperatur: -40 ... 70°C / -40 ... 158°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
- Schutzart: IP20
Anschlüsse
- Leiterquerschnitt: RS485 Schnittstelle: 0,14 ... 0,5mm² / AWG26 ... 20 Spannungsversorgung & Loxone Link: 0,25 … 0,8mm² / AWG23 … 18
- Abisolierlänge: RS485 Schnittstelle: 7mm / 0,28" Spannungsversorgung & Loxone Link: 5mm / 0,2"
- Temperaturbeständigkeit: RS485 Schnittstelle: -40 ... 70 °C / -40 ... 158°F Spannungsversorgung & Loxone Link: -40 … 105°C / -40 … 221°F
Produkteigenschaften
- Montageart: Hutschiene nach EN50022, 35mm
- Farbe: Schwarz: RAL9005
- Glanzgrad: Matt
Gewicht & Abmessungen
- Bruttogewicht: 85g

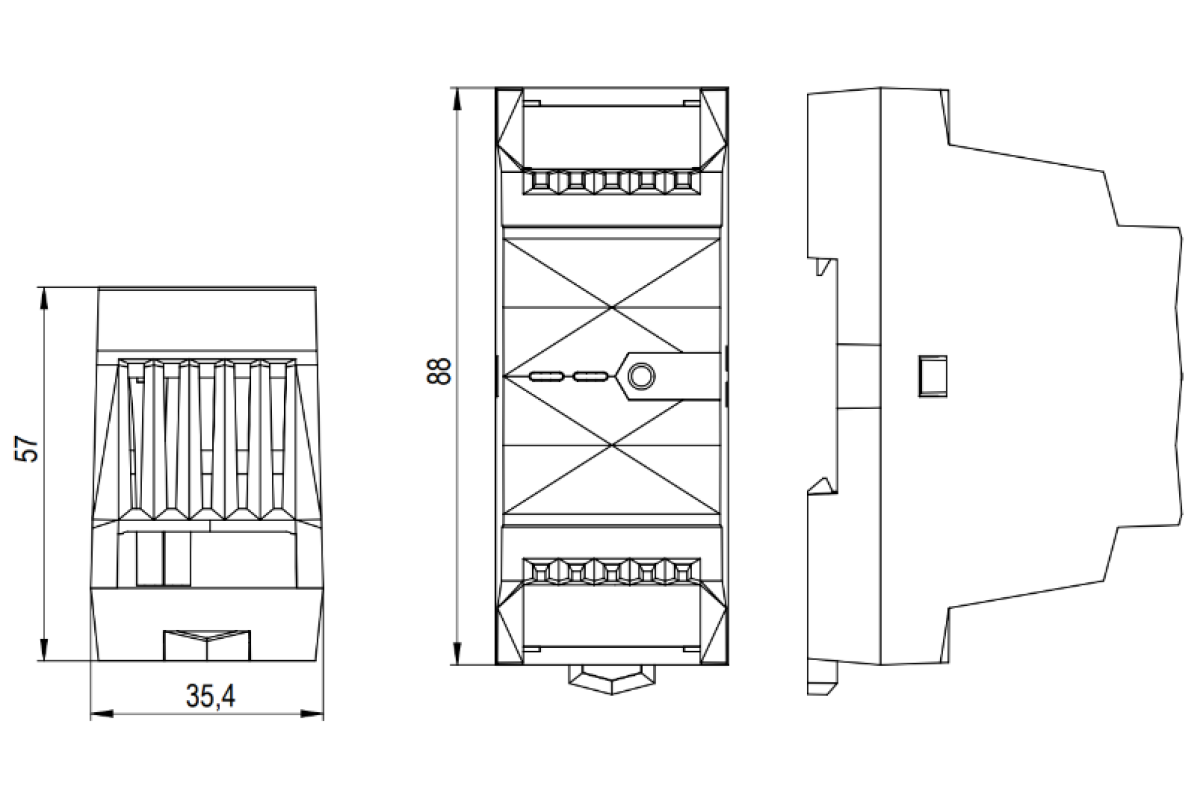

- Produktmaße: 35,4x88x57mm / 1,4x3,46x2,24” (LxBxH), 2 Teilungseinheiten
- Packmaß: 121x38x62mm / 4,76x1,50x2,44” (LxBxH)
Lieferumfang:
1x RS485 Extension
1x Beipackfolder
1x 120 Ohm Abschlusswiderstand
