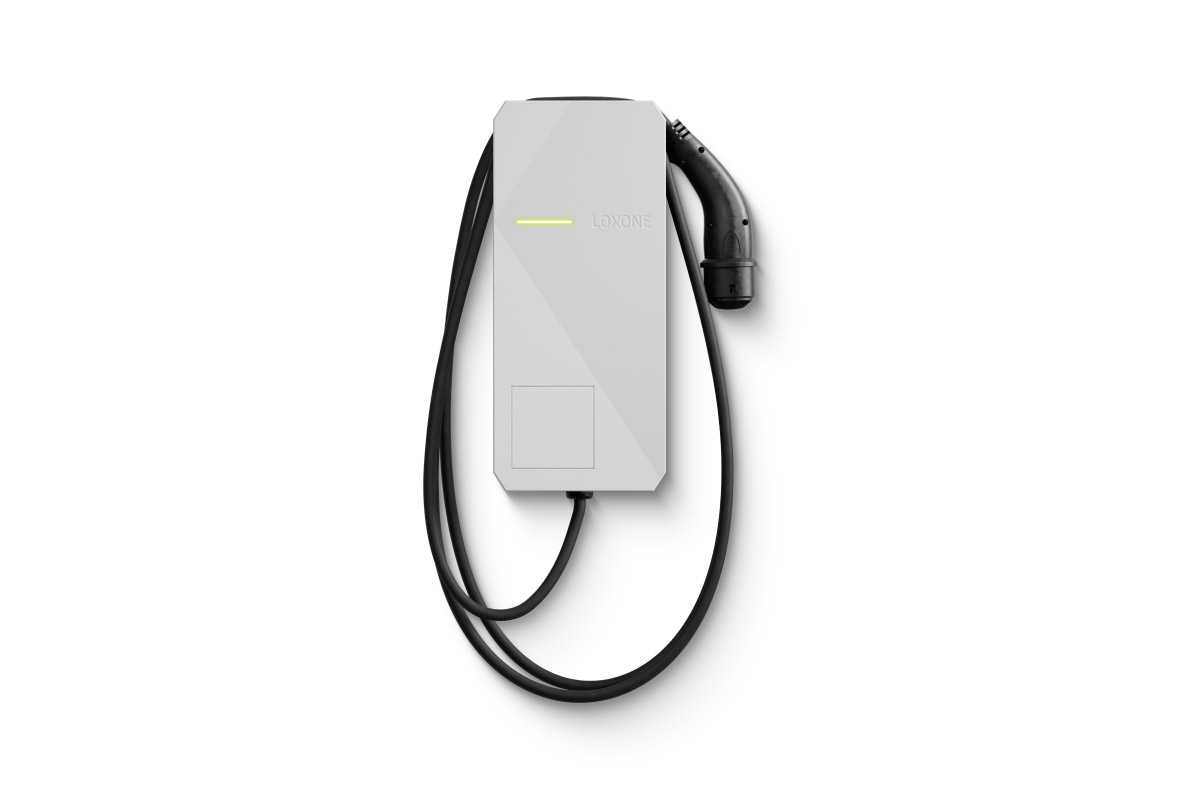

Wallbox 11kW 16A Air

Artikel Nr.: 100527

Verfügbarkeit Lagernd

773,50 € (inkl. MwSt.)
Netto 650,00 €

Typ:

- +

Wallbox 11kW Air – Smarte Ladelösung mit Funk und PV-Überschuss-Management

Die Wallbox 11kW Air integriert sich kabellos in Ihr Loxone Smart Home: Dynamische Ladeleistung (1,38 kW bis 11 kW, dreiphasig) sorgt für effizientes, kostengünstiges Laden – perfekt in Verbindung mit eigener Photovoltaikanlage. Dank OCPP-Kompatibilität, App-Steuerung und NFC-Identifikation ist die Box sowohl privat als auch für kleine Flotten einsetzbar. Bis zu 5 Lademodi bieten Flexibilität bei variablen Tarifen.

Vorteile im Überblick

PV-Überschussladen für nachhaltiges, kostenloses Laden
Kabellose Integration via Loxone Air
Bis 11 kW Ladeleistung (3-phasig, Typ 2)
Nutzeridentifikation & Abrechnung per NFC

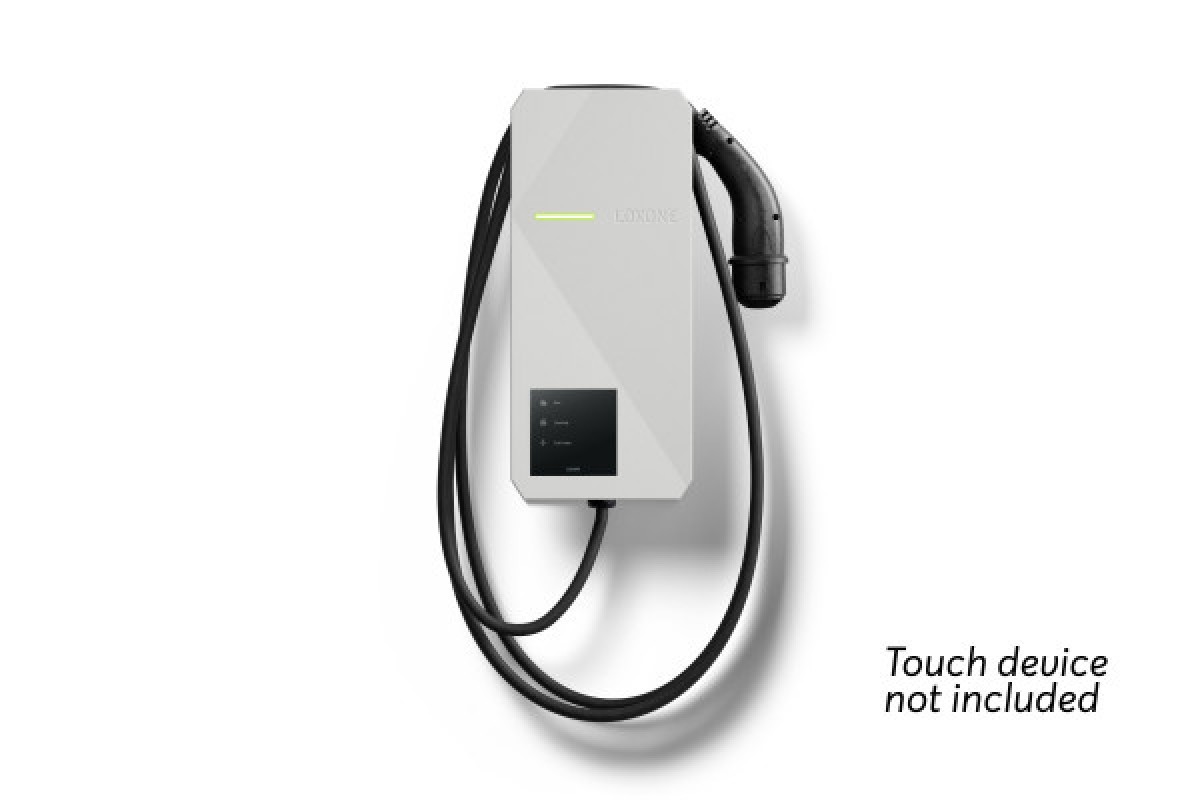

Einfache Steuerung: App oder Touch Pure Flex
OCPP-fähig – zukunftssicher & kompatibel

Technische Daten

Leistung: 11 kW (3-phasig 16 A) / 3,7 kW (1-phasig 16 A), einstellbar
Typ 2 Stecker (IEC 62196), 5 m Kabel
Maße: 430 × 190 × 130 mm

Die kabellose Wallbox für flexibles, nachhaltiges und sicheres Laden im Smart Home.

Spezifikationen:

Elektrische Daten

Spannungsversorgung: AC Eingang (Netzspannung): 3x 230/400V or 1x 230V, 50-60Hz
24V DC Ausgang: 24V DC
Strom: AC Eingang (Netzspannung): 3x 16A or 1x 16A
24V DC Ausgang: max. 100mA
Leistungsaufnahme: AC Eingang (Netzspannung): Standby: 0,6W, Laden: 4W
24V DC Ausgang: -
Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.

Schnittstellen

Modbus RTU: max. 1 Gerät
max. 3m Leitungslänge
einstellbare Baudrate & Parität
Datentypen: 16 & 32 bit
min. Abfragezyklus: 5s
Loxone Air: Verbindung zu Miniserver / Air Base Extension
868MHz (SRD Band Europe), 4 channels, max. 15.1mWe.r.p.
915MHz (ISM Band Region 2), 10 channels, max. 13.2mW
Interne Antenne

Umgebungsbedingungen

Temperatur: -20...50°C / -4...122°F
Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)

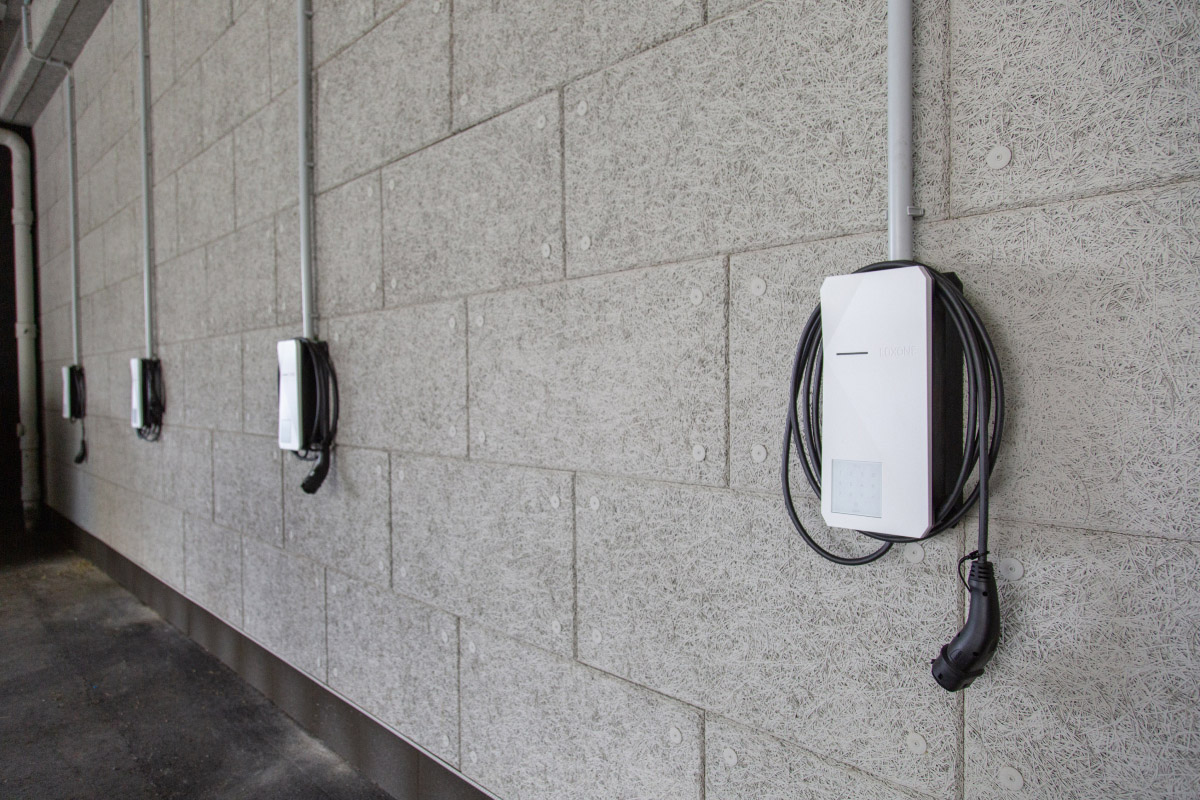

Installation: Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule
Empfohlene Montagehöhe: Kabelauslass: 132cm / 52"
Oberkante: 165cm / 65"
Betriebshöhe: max. 2000m
Schutzklasse: Klasse I
Schutzart: IP44 (IEC 60529)
IK08 (IEC 62262)

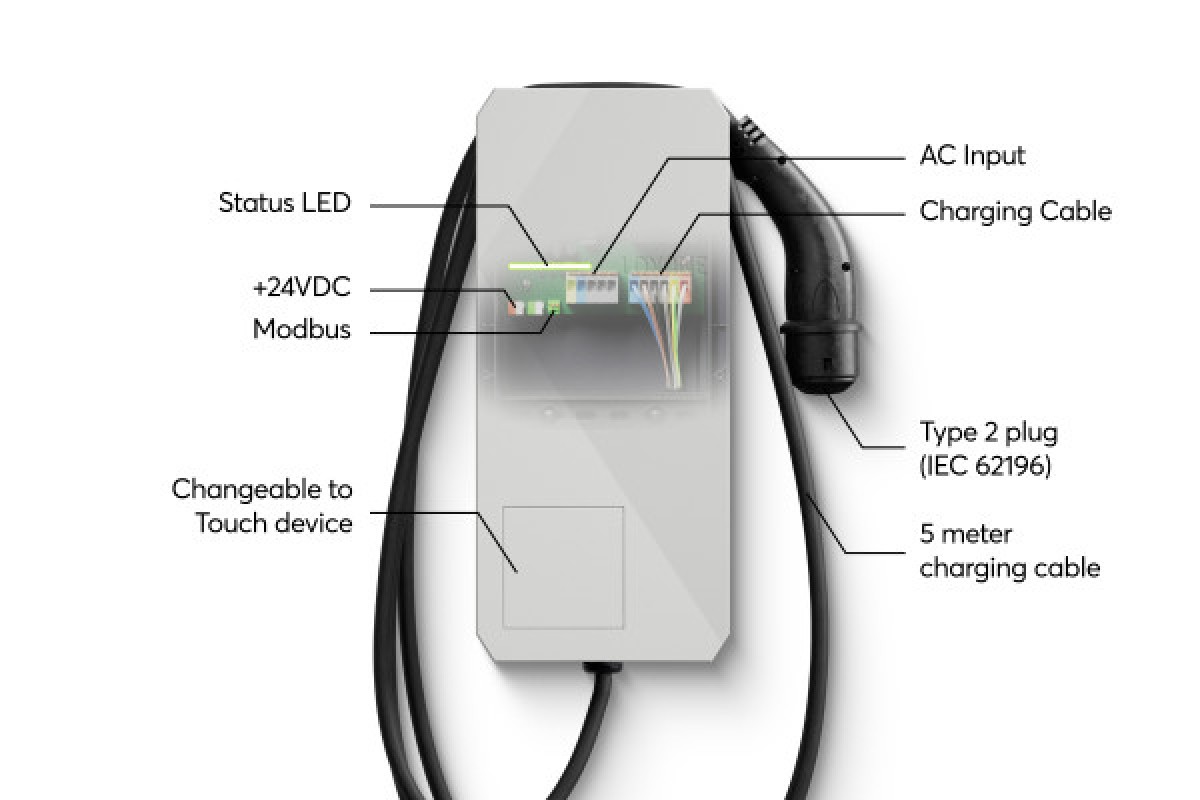

Anschlüsse

Klemmentyp: AC Eingang, Ladeausgang: DG2206V
DC Ausgang: DG220B
Modbus: SPTAF 1
Leiterquerschnitt: AC Eingang, Ladeausgang: 0,5 ... 6mm² / AWG 20 ... 8
DC Ausgang: 0,28 ... 0,8mm² / AWG 23 ... 18
Modbus: 0,25 ... 0,75mm² / AWG 24 ... 16
Abisolierlänge: AC Eingang, Ladeausgang: 12mm / 0,47"
DC Ausgang: 5 ... 6mm / 0,2 ... 0,24"
Modbus: 8mm / 0,31"
Temperaturbeständigkeit: AC Eingang, Ladeausgang: -40 ... 105°C / -40 ... 221°F
DC Ausgang: -40 ... 105°C / -40 ... 221°F
Modbus: -60 ... 100°C / -76 ... 212°F
Anschlussraum: Hutschiene mit 158mm / 6,2" Breite, Platz für Geräte mit bis zu
9 Teilungseinheiten

Produkteigenschaften

Farbe: Gehäuse: RAL 9005
Dekorabdeckung: RAL 9003
Glanzgrad: Matt

Gewicht & Abmessungen

Nettogewicht: 3,5kg
Bruttogewicht: 4,8kg
Produktmaße: 430x190x130mm / 16,93x7,48x5,12" (HxBxT)
Packmaß: 575x330x155mm / 22,64x12,99x6,1" (HxBxT)

Zertifizierungen & Standards

Zertifizierungen: Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)
Normen: CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Verschmutzungsgrad: 3

Laden

Max. Ladeleistung: 11kW (3 phasig 16A)
3,7kW (1 phasig 16A)
einstellbar von 1,38kW bis 3,7/11kW
Ladebetriebsart: Ladebetriebsart 3 (IEC 61851-1)
Fehlerstromerkennung: Intern, RDC-MD, DC 6mA
(IEC 62955)
Ladekabel mit Stecker: Typ 2 Stecker (IEC 62196)
5 Meter Kabel, 5x2,5mm² + 1x0,5mm²
