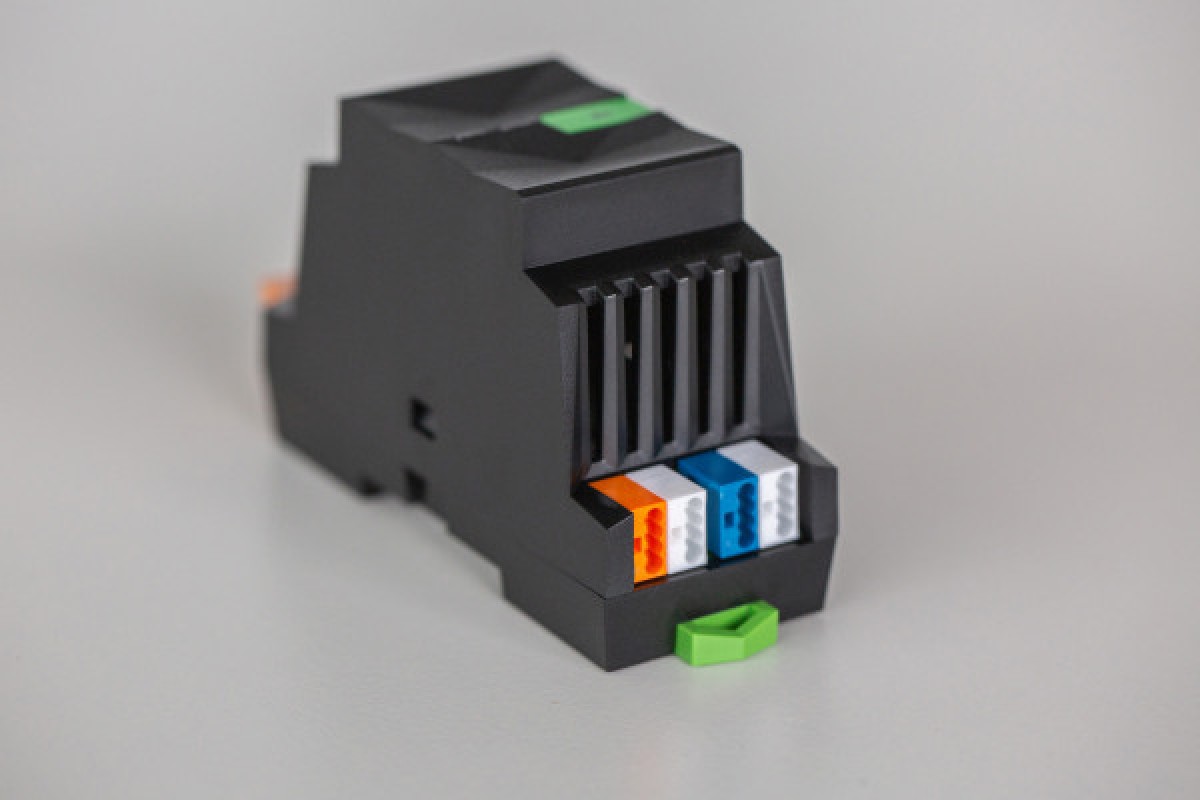

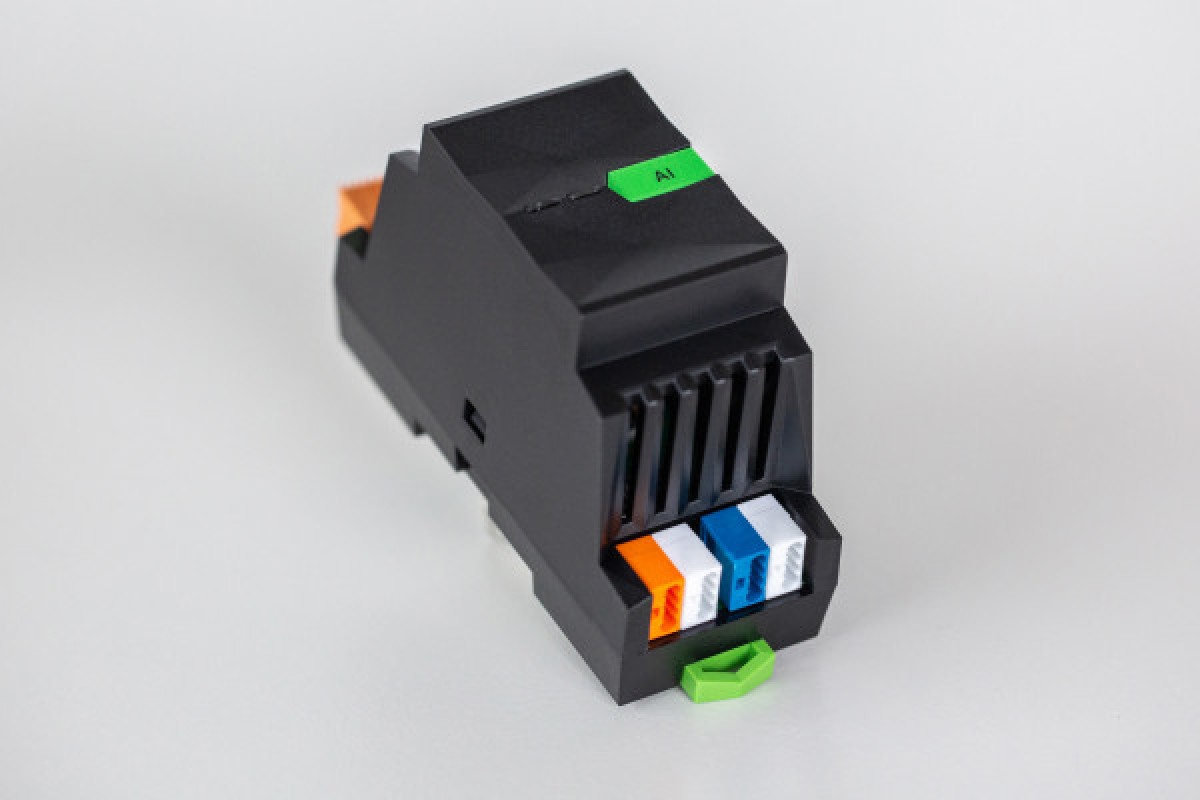

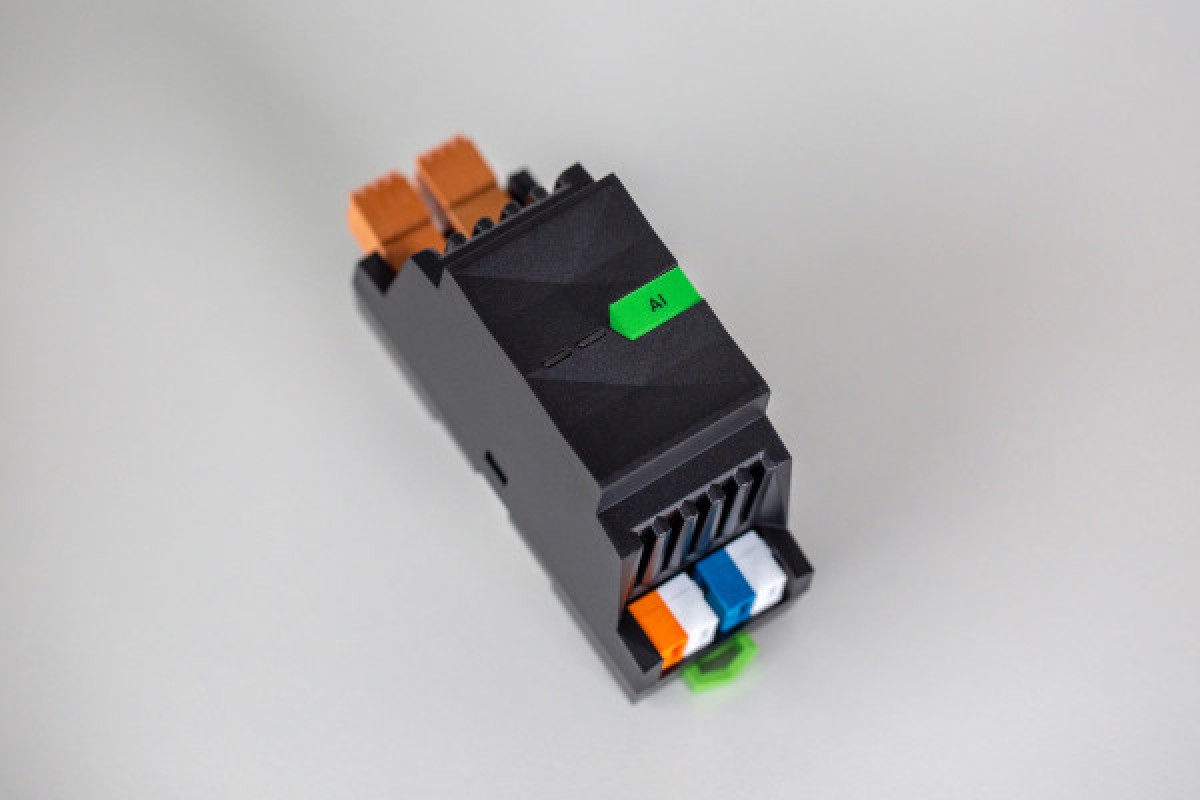

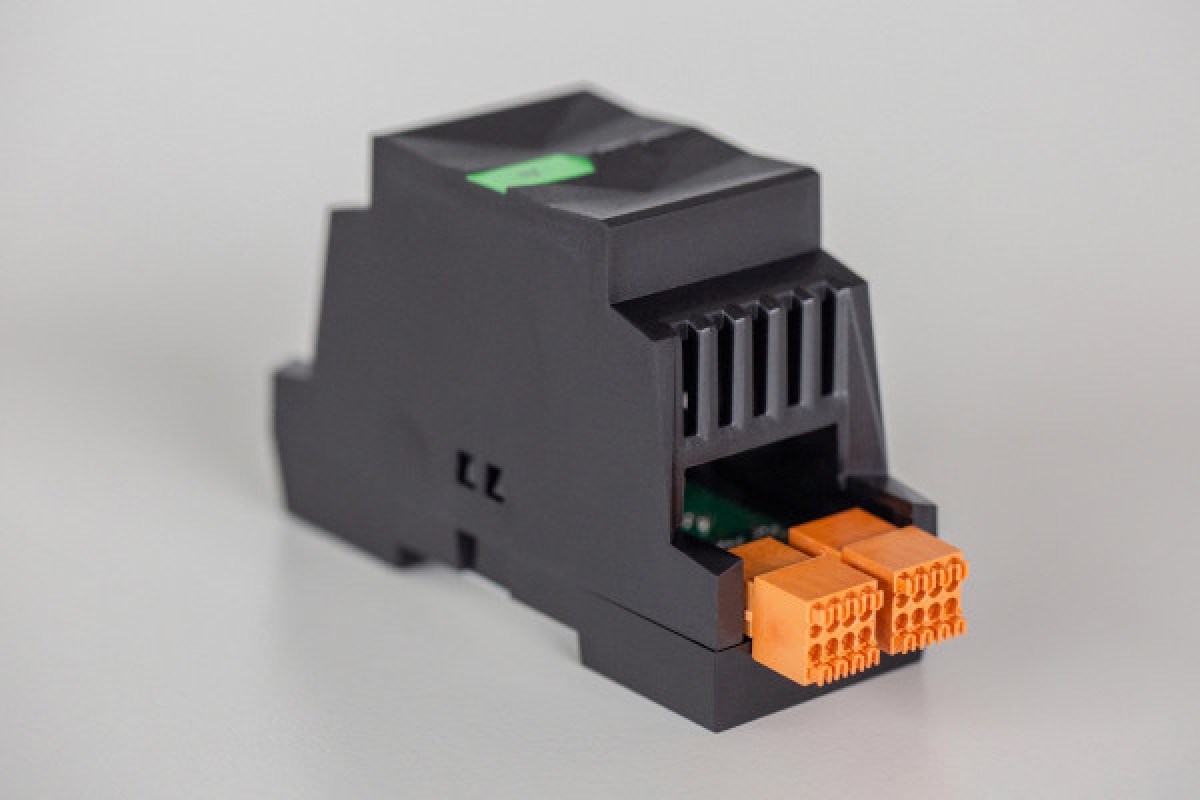

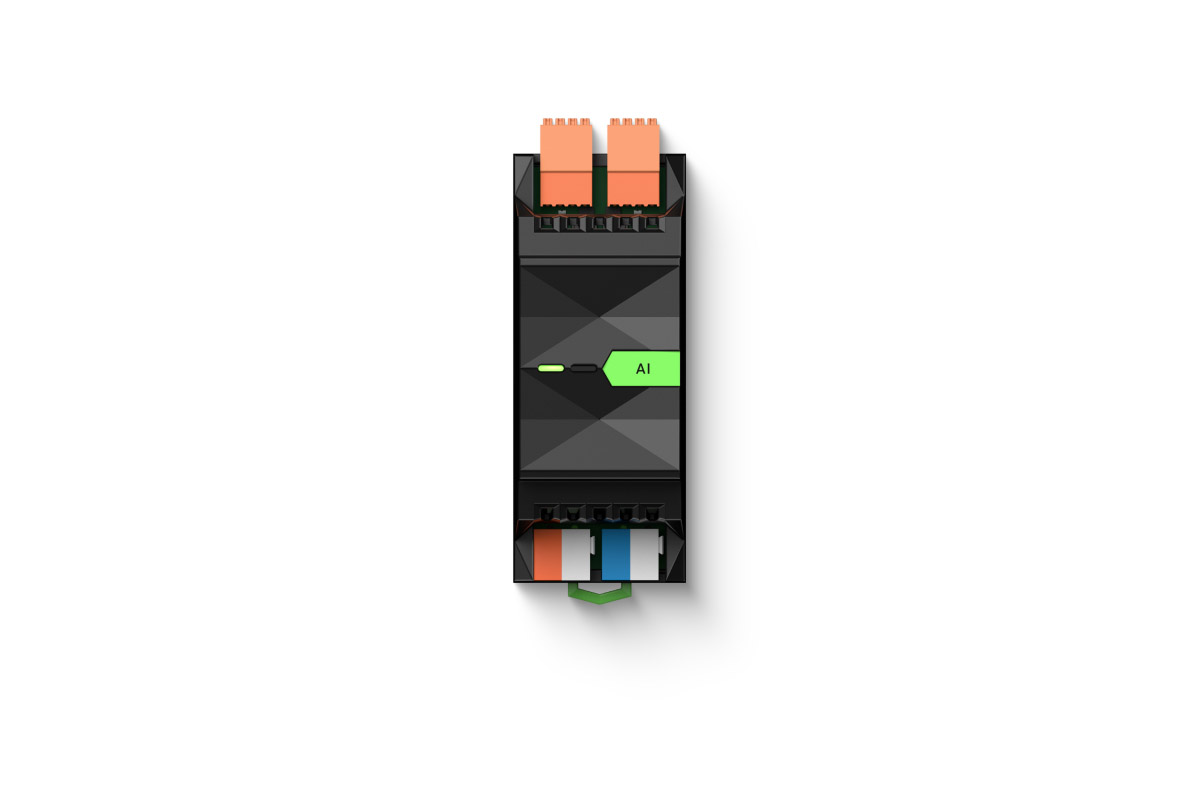

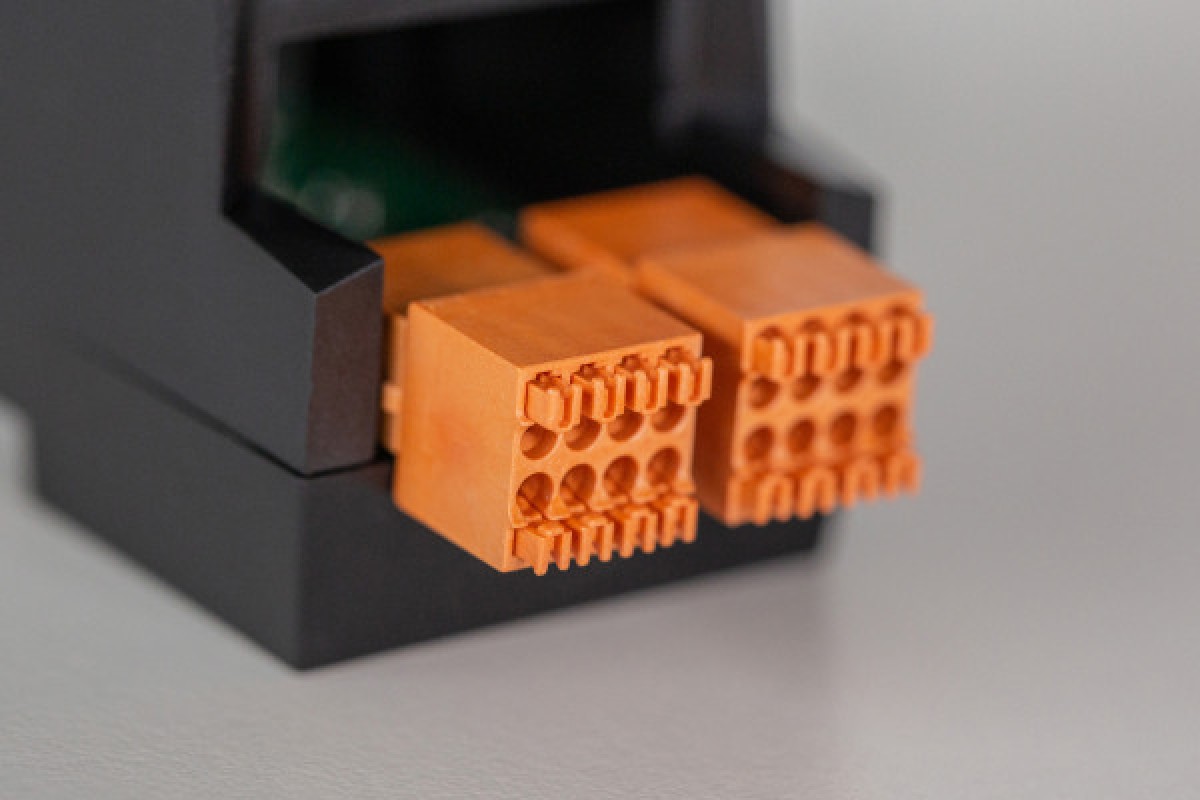

AI Extension
Artikel Nr.: 100471
Verfügbarkeit Lagernd
-
241,83 € (inkl. MwSt.)
- Netto 203,22 €
- +
Flexible Erfassung von Analog- und Digitalsignalen
Die AI Extension erweitert Ihr Loxone System um acht zusätzliche Eingänge für analoge Spannungs- und Stromsignale. Sie ist ideal für Industrieprojekte, bei denen unterschiedlichste Sensoren oder externe Geräte eingebunden werden sollen. Mit hoher Auflösung und breitem Messbereich eignet sich die Erweiterung optimal für professionelle und individuelle Anwendungen.
Vorteile & Features

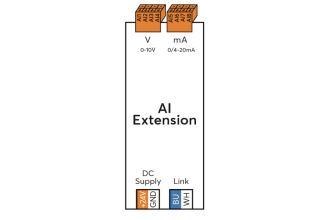

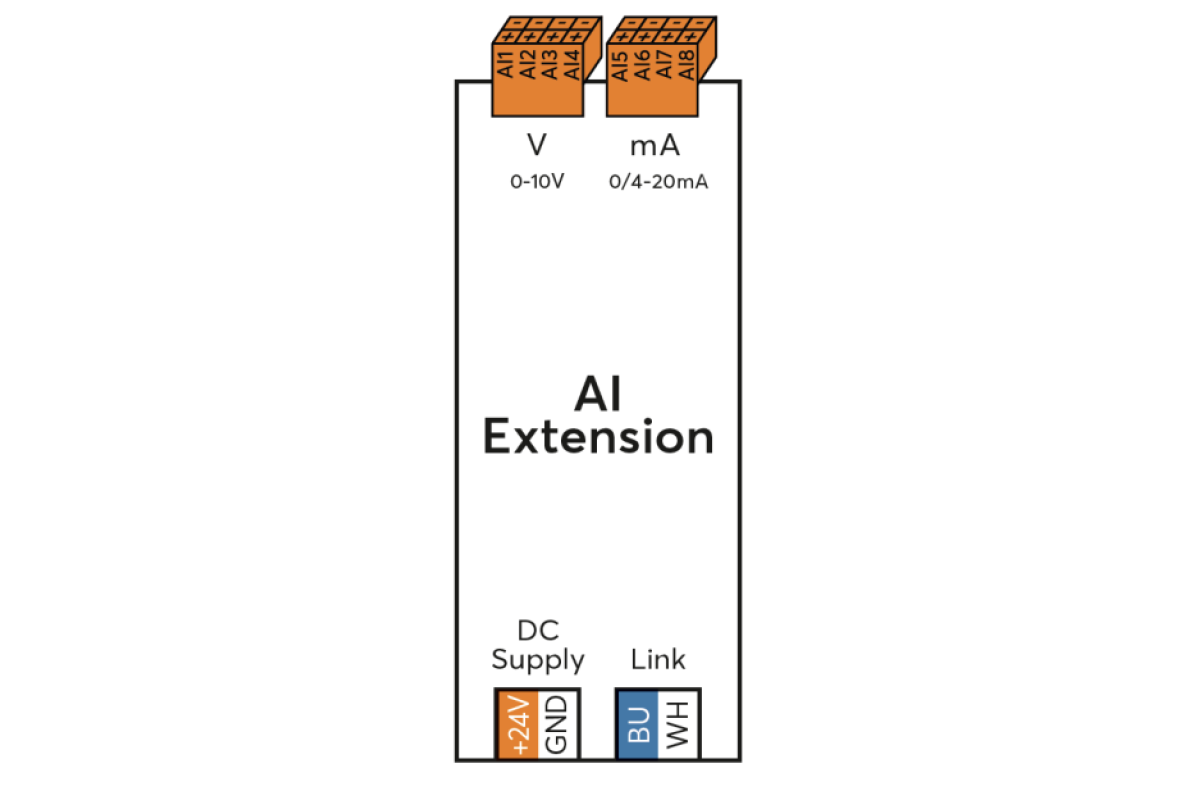

- 4 Eingänge für Spannungssignale (differentiell, 0–10 V / digital 0–28 V)
- 4 Eingänge für Stromsignale (0/4–20 mA, passiv)
- Fein auflösende Messungen: 0,02 V bzw. 0,05 mA
- Erfassung verschiedenster Analog- und Digitalsensoren
- Speziell für anspruchsvolle Industrie- und Sonderprojekte
Technische Daten
- Spannungsversorgung: 9 … 28 VDC
- Maße: 35,4 × 88 × 57 mm (L × B × H), 2 Teilungseinheiten
Erweitern Sie Ihre Automation um präzise Signalverarbeitung für jeden Anwendungsbereich.
Spezifikationen:
Elektrische Daten
- Spannungsversorgung: 9 ... 28VDC
- Leistungsaufnahme: typ. 0.10W
- Verlustleistung bei max. Last: 0.58W
- Analogeingänge 1-4 für DC Spannungssignale (differentiell): -25...0...25V Auflösung: 0,02V Ri: 2,3MΩ wenn digital verwendet: logisch 0: 0 ... 0,5V undefiniert: 0,6 ... 1,5V logisch 1: 1,6 ... 28V
- Analogeingänge 5-8 für DC Stromsignale (passiv): -30...0…30mA Auflösung: 0,05mA Ri: 105Ω
Schnittstellen
- Loxone Link: Verbindung mit Miniserver
Umgebungsbedingungen
- Temperatur: -40 ... 70°C / -40 ... 158°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
- Schutzart: IP20

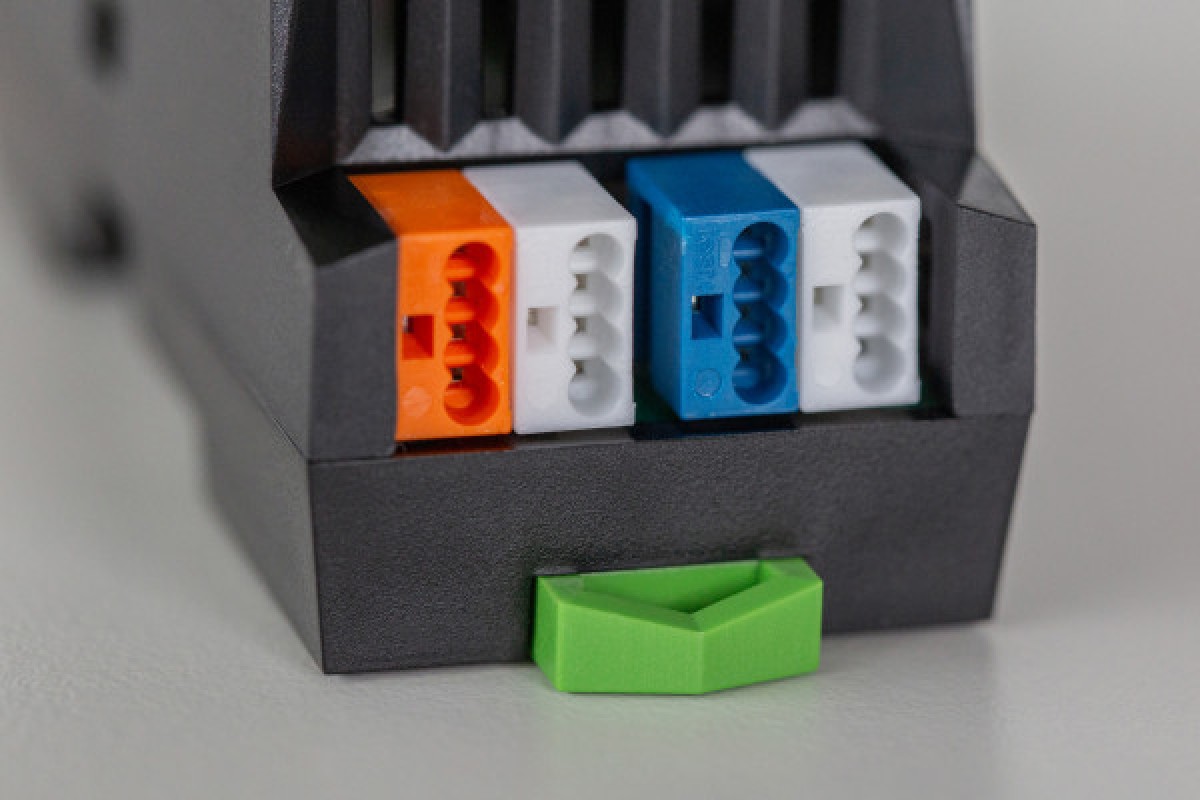

Anschlüsse
- Leiterquerschnitt: Eingänge: 0,14 ... 0,5mm² / AWG26 ... 20 Spannungsversorgung & Link: 0,25 … 0,8mm² / AWG23 … 18
- Abisolierlänge: Eingänge: 7mm / 0,28" Spannungsversorgung & Link: 5mm / 0,2"
- Temperaturbeständigkeit: Eingänge: -40 ... 70 °C / -40 ... 158°F Spannungsversorgung & Link: -40 … 105°C / -40 … 221°F
Produkteigenschaften
- Montageart: Hutschiene nach EN50022, 35mm
- Farbe: Schwarz: RAL9005
- Glanzgrad: Matt
Gewicht & Abmessungen
- Bruttogewicht: 92g
- Produktmaße: 35,4x88x57mm / 1,4x3,46x2,24” (LxBxH), 2 Teilungseinheiten
- Packmaß: 121x38x62mm / 4,76x1,50x2,44” (LxBxH)
Lieferumfang:
1x AI Extension
1x Anleitung
