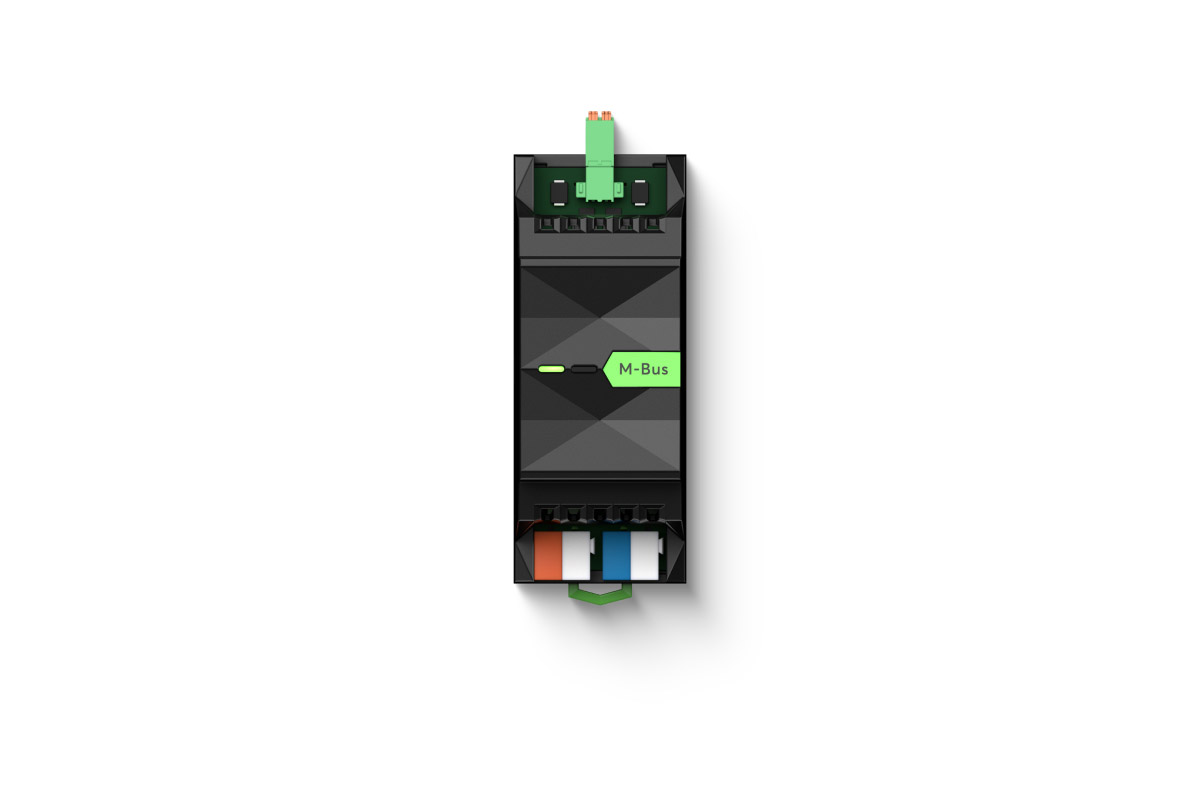

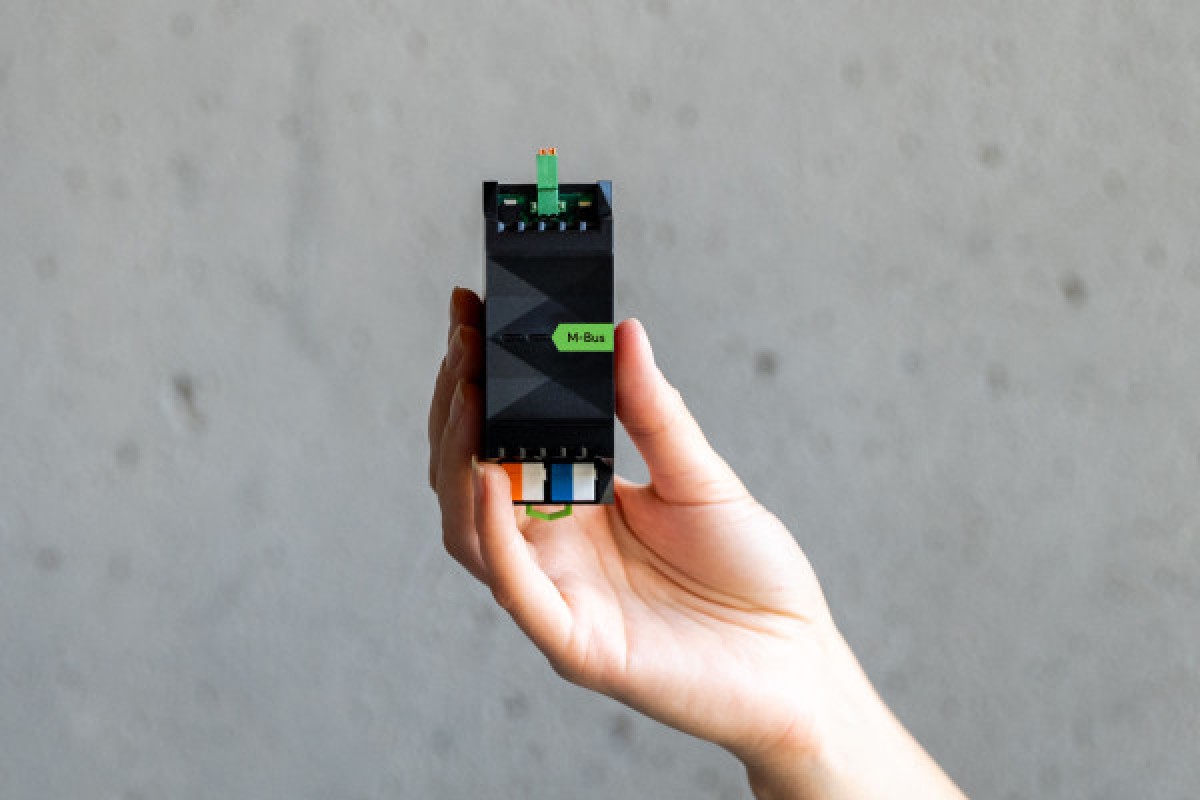

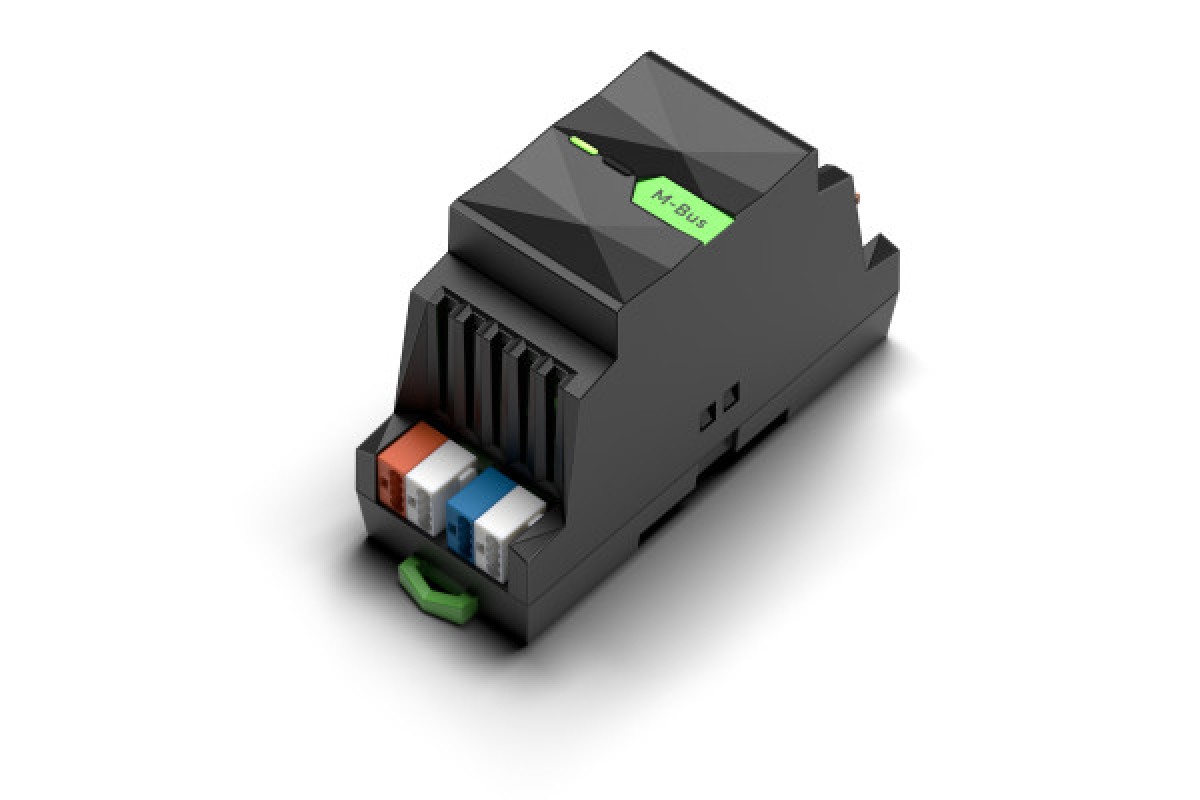

M-Bus Extension
Artikel Nr.: 100569
Verfügbarkeit Lagernd
-
297,50 € (inkl. MwSt.)
- Netto 250,00 €
- +
Effiziente Verbrauchsdatenerfassung für Ihr Smart Home
Die M-Bus Extension ist die ideale Lösung zum Auslesen von bis zu 30 M-Bus Geräten wie Gas-, Wasser- oder Energiezählern. So erfassen Sie alle Verbrauchsdaten zentral in Ihrem Loxone System – perfekt für Energiemanagement, Überwachung und Analyse.
Vorteile & Features
- Bis zu 30 M-Bus Geräte einbindbar
- Buslänge bis zu 100 m für flexible Installationen
- Unterstützt verschiedene Baudraten am selben Bus
- Flexible Topologie: Bus, Linie, Stern oder Baum
- Konform mit EN13757 Standard
- Abfragezyklen ab 1 Sekunde möglich
Technische Daten
- Spannungsversorgung: 20 … 28 VDC
- Loxone Link Verbindung mit Miniserver
- Maße: 35,4 × 88 × 57 mm (L × B × H), 2 Teilungseinheiten
Hinweis: EVU-Zähler sind meist M-Bus-Master und können nicht ausgelesen werden. Keine Unterstützung für Verschlüsselung.
Spezifikationen:
Elektrische Daten
- Spannungsversorgung: 20 ... 28VDC
- Leistungsaufnahme: 0,6W (keine Buslast) 2,9W (inkl. 45mA Buslast)
- Verlustleistung bei max. Last: 1,3W (bei 45mA Buslast)
Schnittstellen
- Loxone Link: Verbindung mit Miniserver

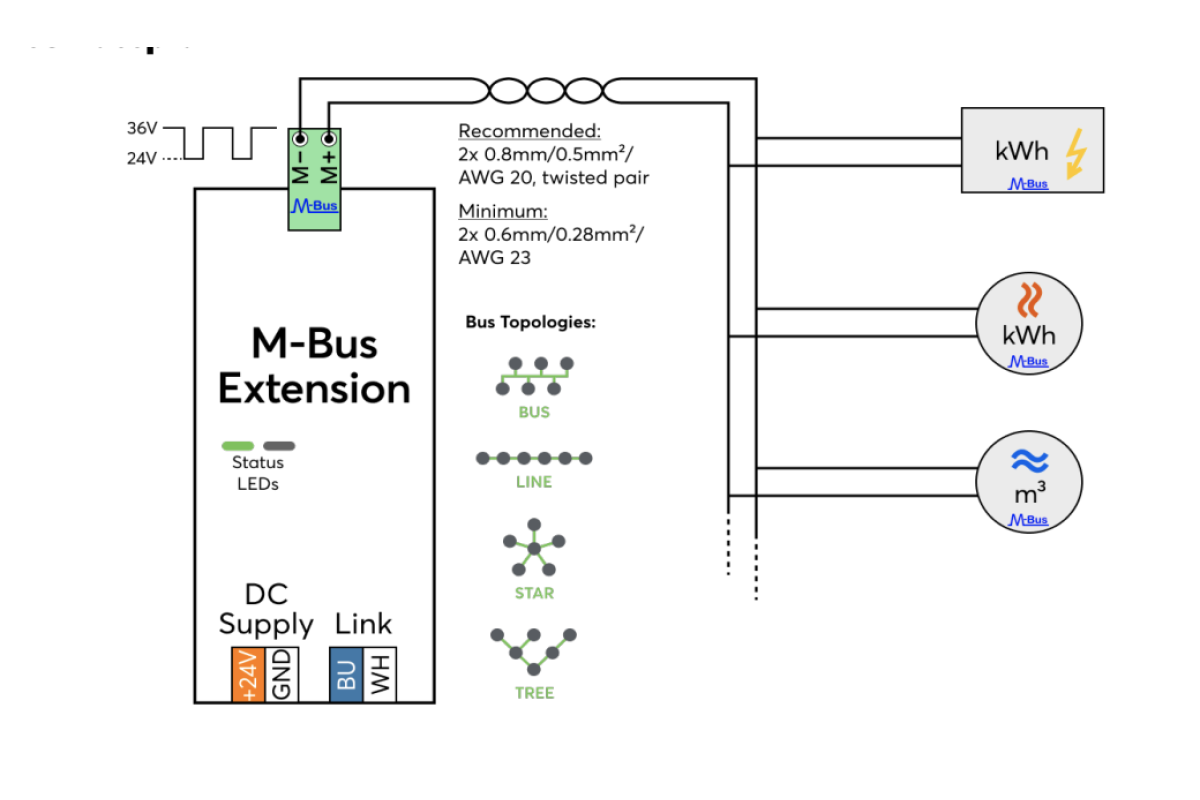

- M-Bus: M-Bus Geräte: max. 30 Geräte Buslänge: max. 100m Bustopologie: Bus, Linie, Stern, Baum Baudrate: 300 ... 9600 bd (einstellbar) Busspannung: High: 36V, Low: 24V Buslast: max. 45mA / 30 Einheitslasten, lmax: 145mA (45mA + 100mA Spielraum)
Umgebungsbedingungen
- Temperatur: -40 ... 70°C / -40 ... 158°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
- Schutzart: IP20
Anschlüsse
- Klemmentyp: DC Versorgung & Loxone Link: DG220B M-Bus Schnittstelle: FMC 0,5
- Leiterquerschnitt: DC Versorgung & Loxone Link: 0,25 … 0,8mm² / AWG23 … 18 M-Bus Schnittstelle: 0,14 ... 0,5mm² / AWG26 ... 20
- Abisolierlänge: DC Versorgung & Loxone Link: 5mm / 0,2" M-Bus Schnittstelle: 7mm / 0,28"
- Temperaturbeständigkeit: DC Versorgung & Loxone Link: -40 … 105°C / -40 … 221°F M-Bus Schnittstelle: -40 ... 70 °C / -40 ... 158°F
Produkteigenschaften
- Montageart: Hutschiene nach EN50022, 35mm
- Farbe: Schwarz: RAL9005
- Glanzgrad: Matt
Gewicht & Abmessungen
- Bruttogewicht: 81g
- Produktmaße: 35,4x88x57mm / 1,4x3,46x2,24” (LxBxH), 2 Teilungseinheiten
- Packmaß: 121x38x62mm / 4,76x1,50x2,44” (LxBxH)
Lieferumfang:
1x M-Bus Extension
1x Anleitung
