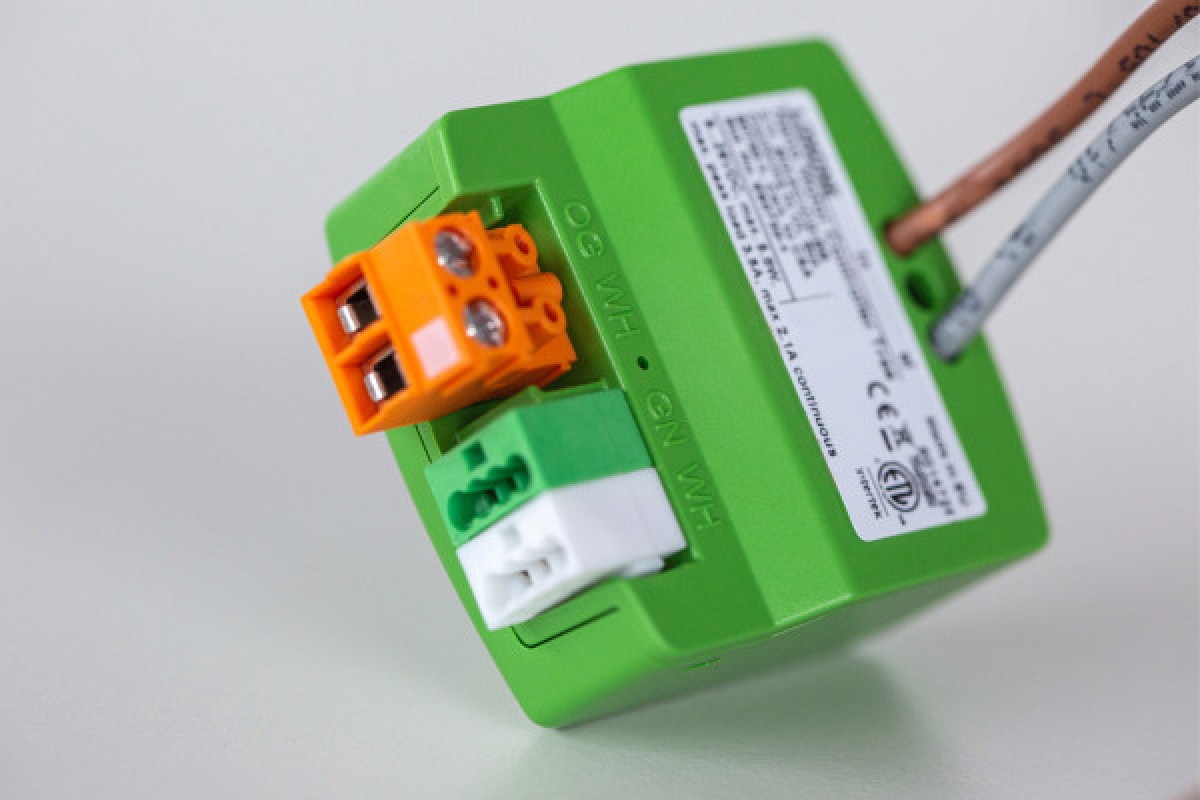

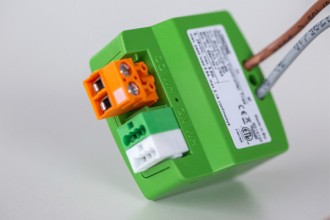

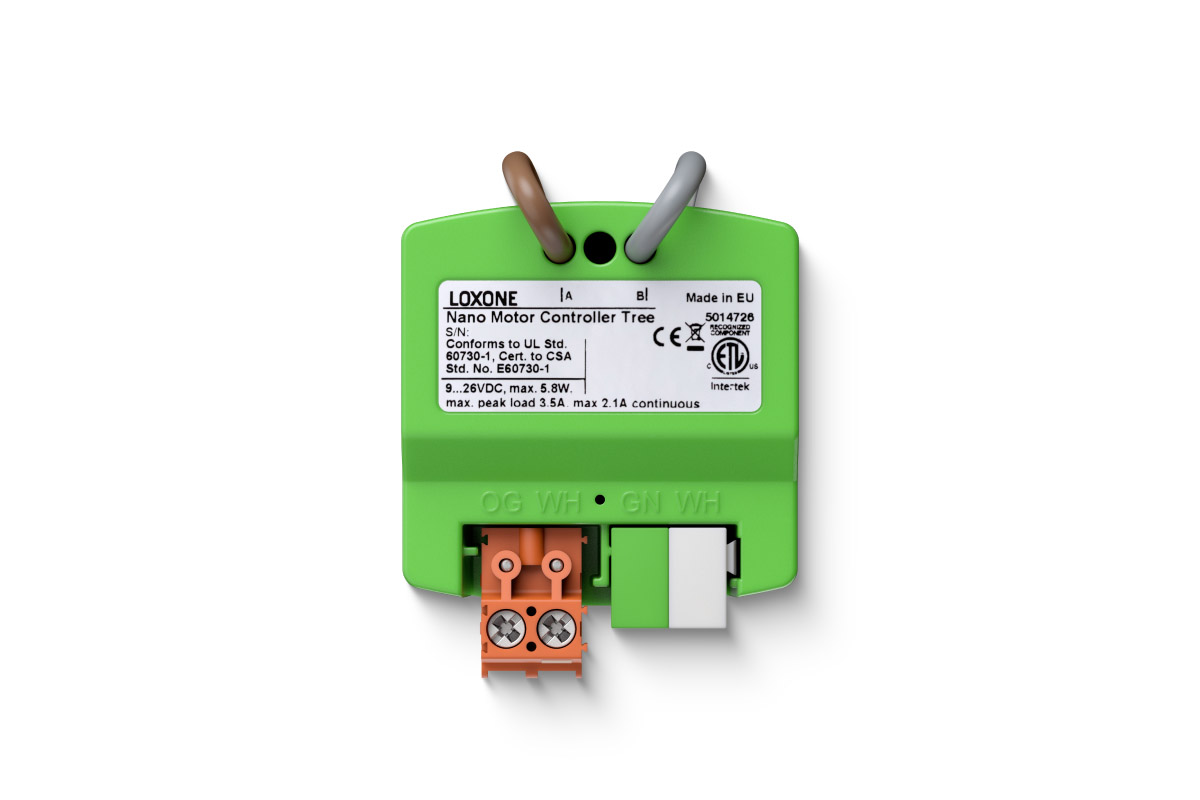

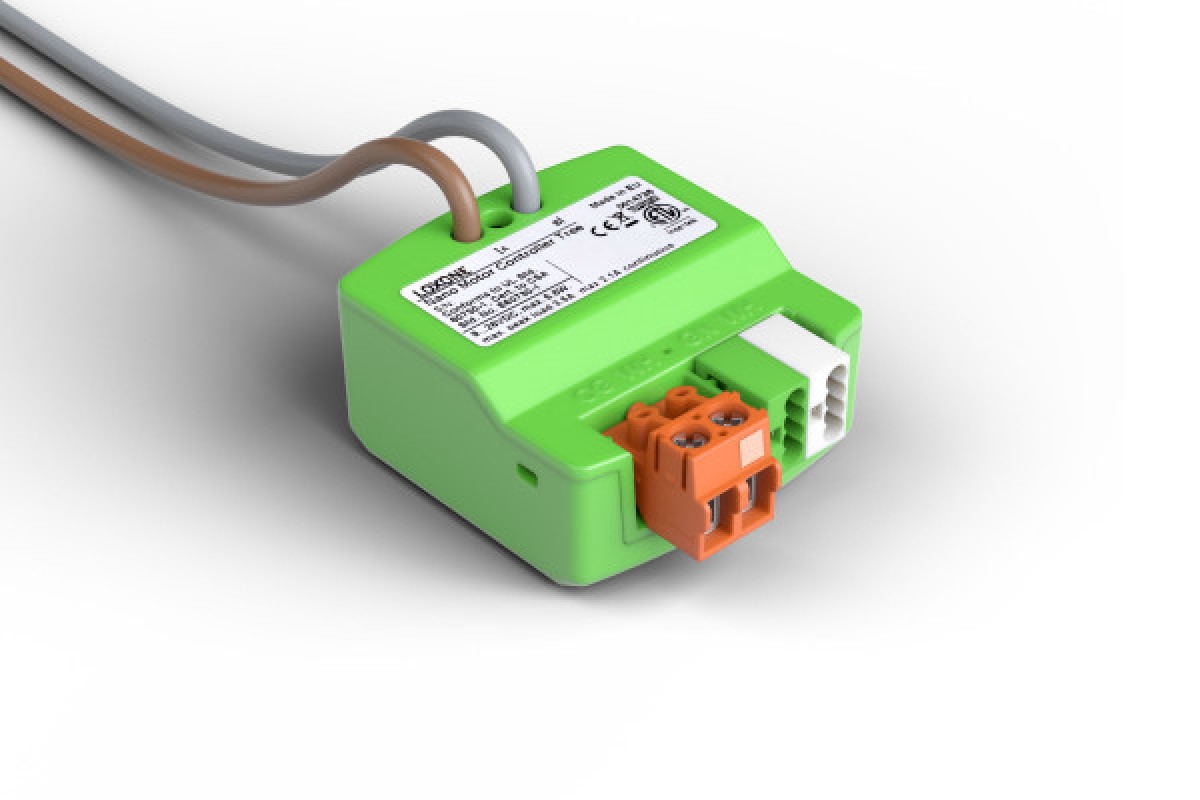

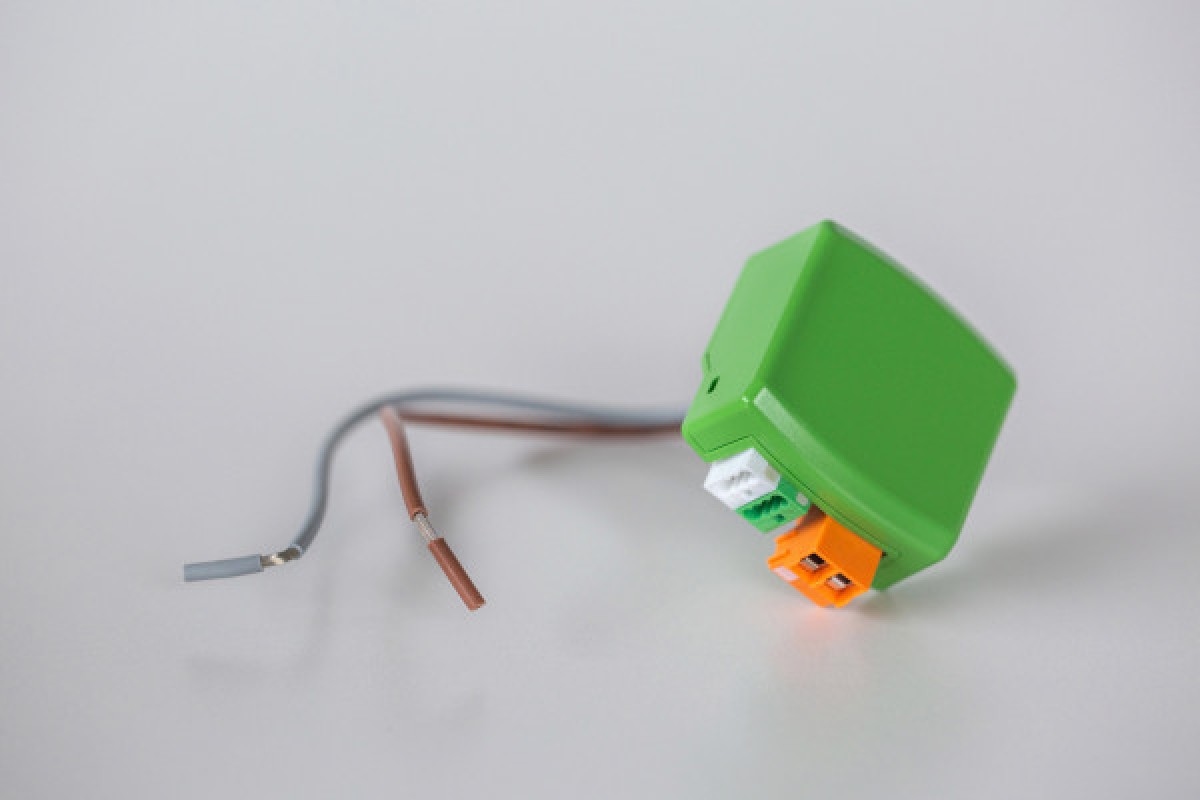

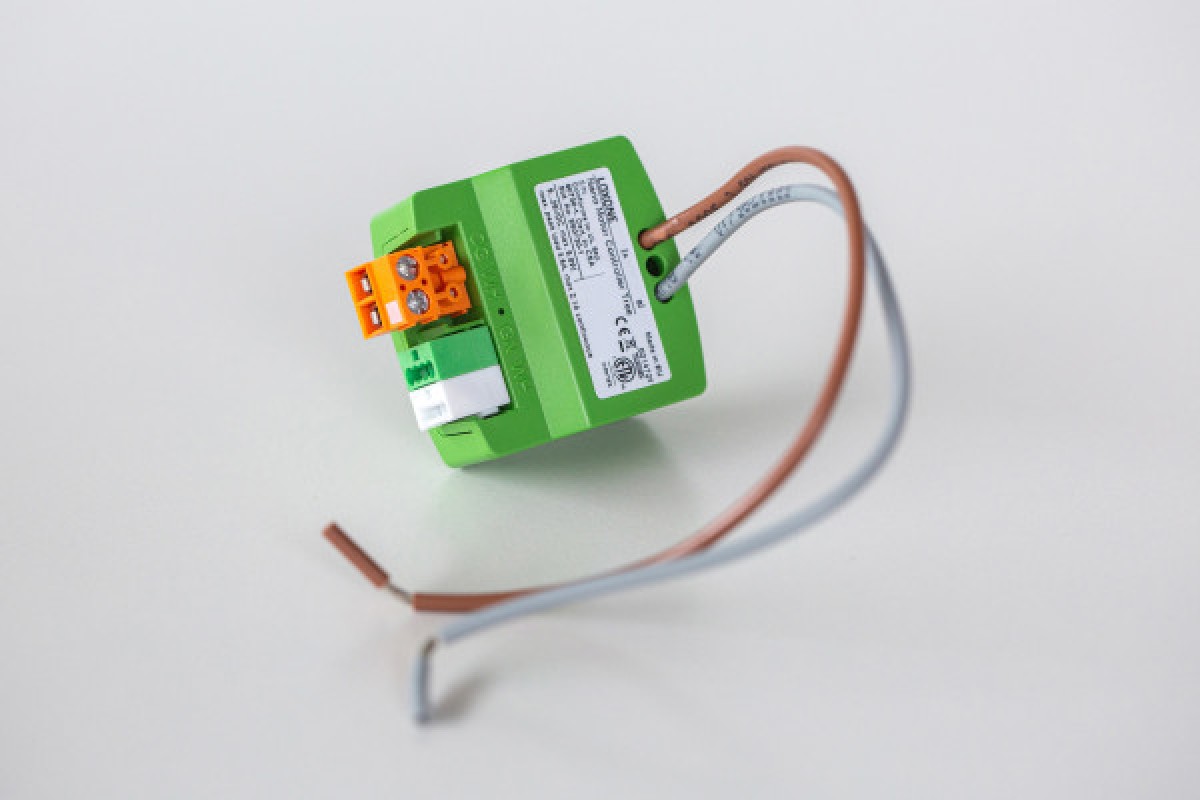

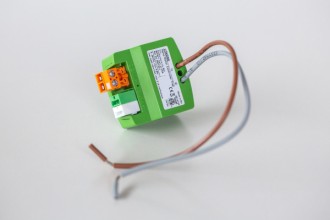

Nano Motor Controller Tree
Artikel Nr.: 100473
Verfügbarkeit Lagernd
-
137,85 € (inkl. MwSt.)
- Netto 115,84 €
- +
Kompakter Motor- & LED-Controller – Nano Motor Controller (Tree)
Der Nano Motor Controller Tree ermöglicht die präzise Steuerung von Gleichstrommotoren und das Dimmen von LED-Leuchtmitteln – nahtlos integriert über die Loxone Tree Schnittstelle. Ob für die Automatisierung von Beschattungslösungen, Lüftern oder Licht: Dieses Modul bringt smarte Flexibilität in Ihr Zuhause, und das mit minimalem Platzbedarf.
Ihre Vorteile auf einen Blick
- Drei wählbare Betriebsmodi: Motor bidirektional, Motor unidirektional, PWM-Dimmung
- Nahtlose Integration ins Loxone Tree System
- Integrierte Überstrom- und Stromflusserkennung für erhöhte Sicherheit

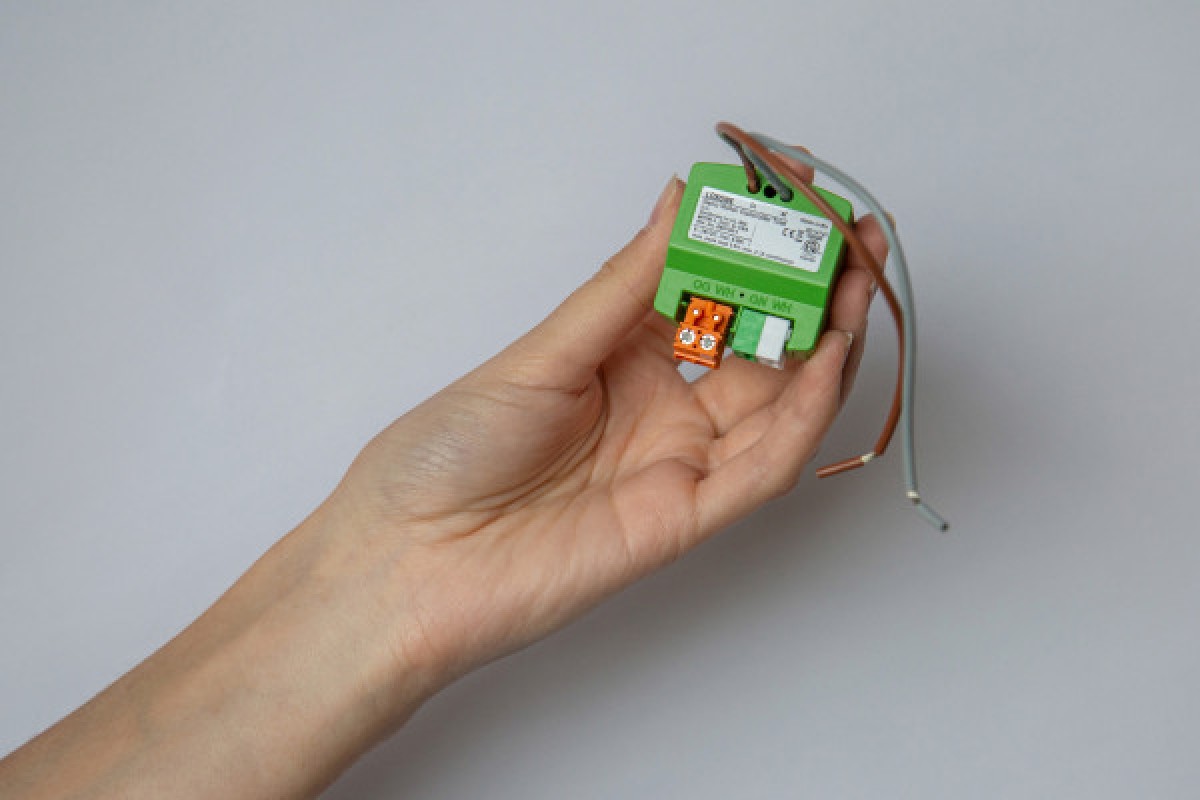

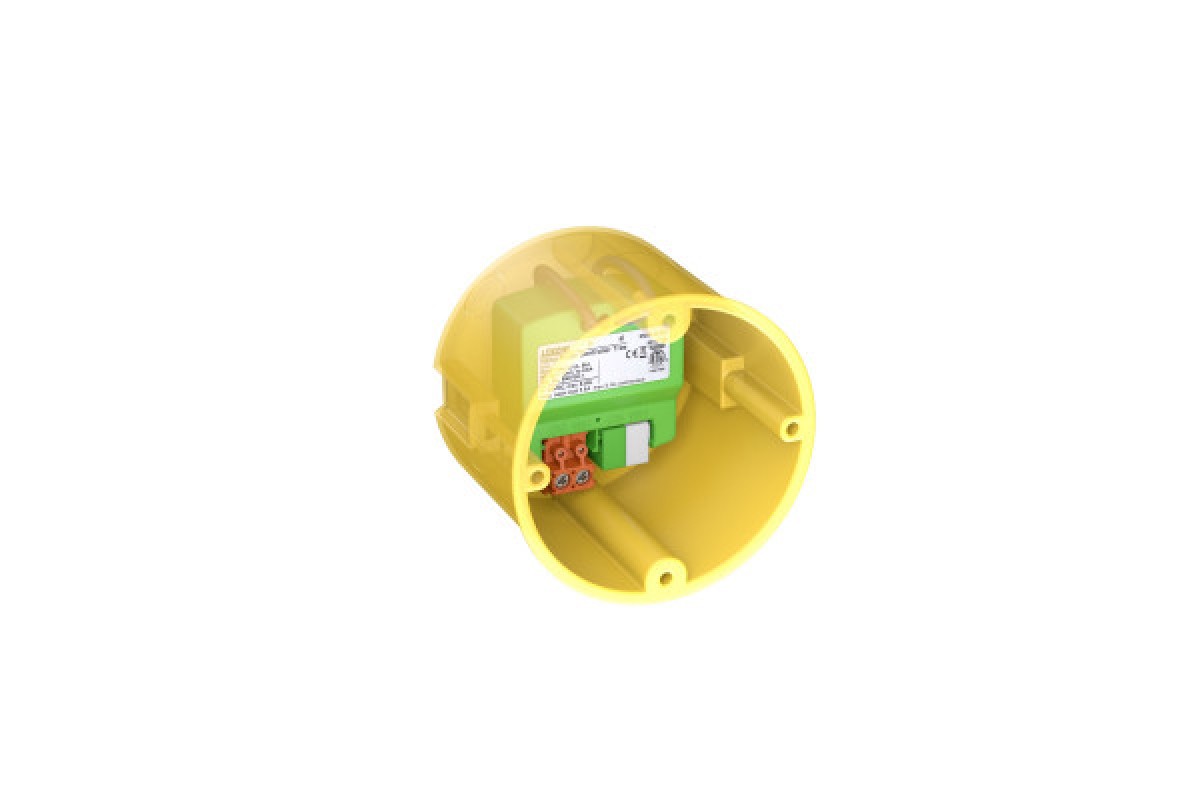

- Kompaktes Format für dezente Montage direkt am Einsatzort
- Optimal für Smart Home-Projekte wie Beleuchtung, Jalousien oder Lüfter
Geeignet für 9–26 V DC, ideal für vielfältige Niedervolt-Anwendungen im Innenbereich.
Technische Daten
- Versorgungsspannung: 9–26 V DC
- Abmessungen: 39,45 × 38,95 × 20,20 mm
Profitieren Sie von mehr Kontrolle und Automatisierung in Ihrem intelligenten Zuhause.
Spezifikationen:
Elektrische Daten
- Spannungsversorgung: 9 ... 26VDC
- Leistungsaufnahme: typ. 0.22W, max. 0.28W
- Verlustleistung bei max. Last: 5.8W
1.7W - Betriebsart: Motor Bidirektional
1 Ausgang
Motor Unidirektional
2 Ausgänge
Dimmer
1 Ausgang - Max. Gesamtbelastung der Ausgänge: 2,1A kontinuierlich;
5A Spitze (<30s)
2,1A - Einstellbereich Stromflusserkennung: 100mA ... 3500mA
- Einstellbereich Überstromerkennung: 100mA ... 3500mA
- PWM Frequenz: 1kHz ... 10kHz
400Hz
Umgebungsbedingungen
- Temperatur: -20...50°C / -4...122°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
- Schutzart: IP20
Anschlüsse
- Leiterquerschnitt: Anschlusskabel (Ausgang):
1.5mm² / AWG18
Spannungsversorgung: 0.75 ... 2.5mm² /
AWG18 ... 13
Loxone Tree: 0.25 … 0.8mm² /
AWG23 … 18 - Abisolierlänge: Anschlusskabel (Ausgang):
10mm / 0.4"
Spannungsversorgung: 5mm / 0.2”
Loxone Tree: 5mm / 0.2" - Drehmoment der Klemmen: Anschlusskabel (Ausgang): -
Spannungsversorgung:
0.35 ... 0.4Nm /
0.26 ... 0.3 lbf ft
Loxone Tree: - - Länge: Anschlusskabel (Ausgang):
150mm / 5.91"
Spannungsversorgung: -
Loxone Tree: - - Temperaturbeständigkeit: Anschlusskabel (Ausgang):
min. 80°C / 176°F for IEC,
min. 75°C / 167°F for UL
Spannungsversorgung:
-40 … 105°C /
-40 … 221°F
Loxone Tree:
-40 … 105°C /
-40 … 221°F
Produkteigenschaften
- Farbe: Grün RAL6018
- Glanzgrad: Matt
Gewicht & Abmessungen
- Bruttogewicht: 59g

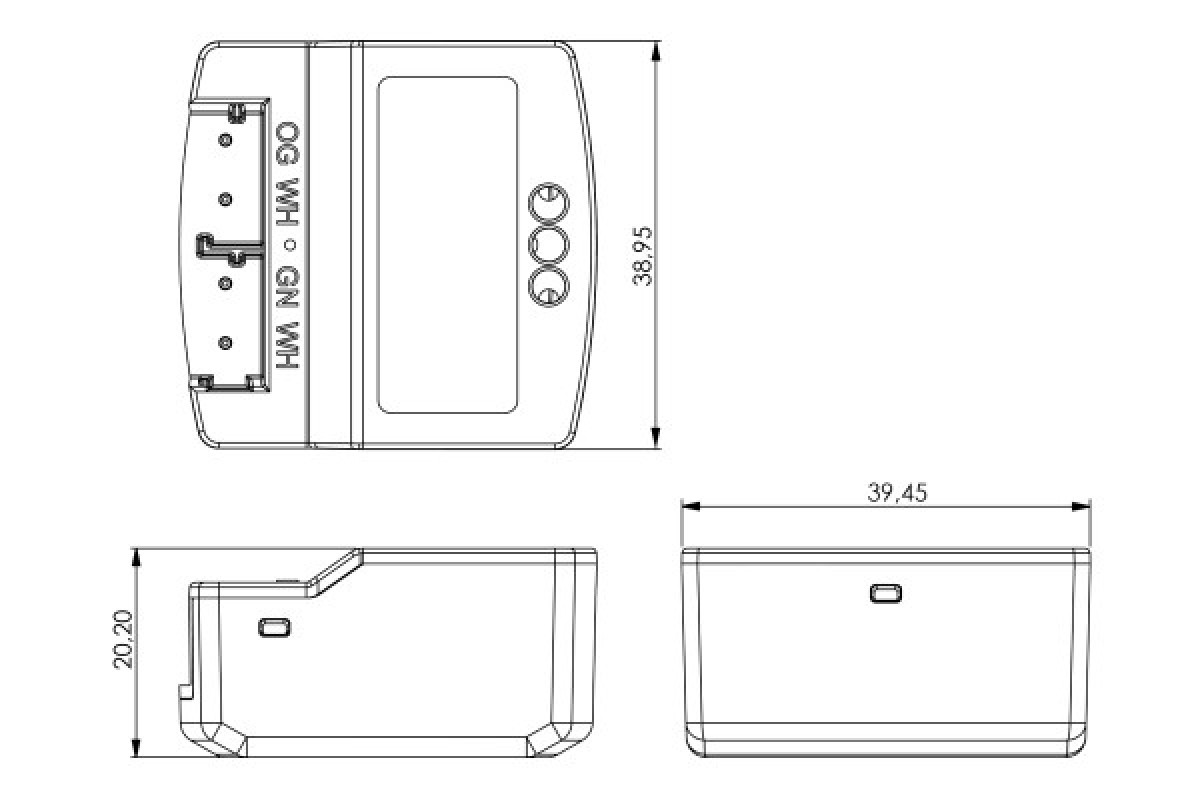

- Produktmaße: 39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH)
- Packmaß: 84x80x47mm / 3,31x3,15x1,85” (LxBxH)

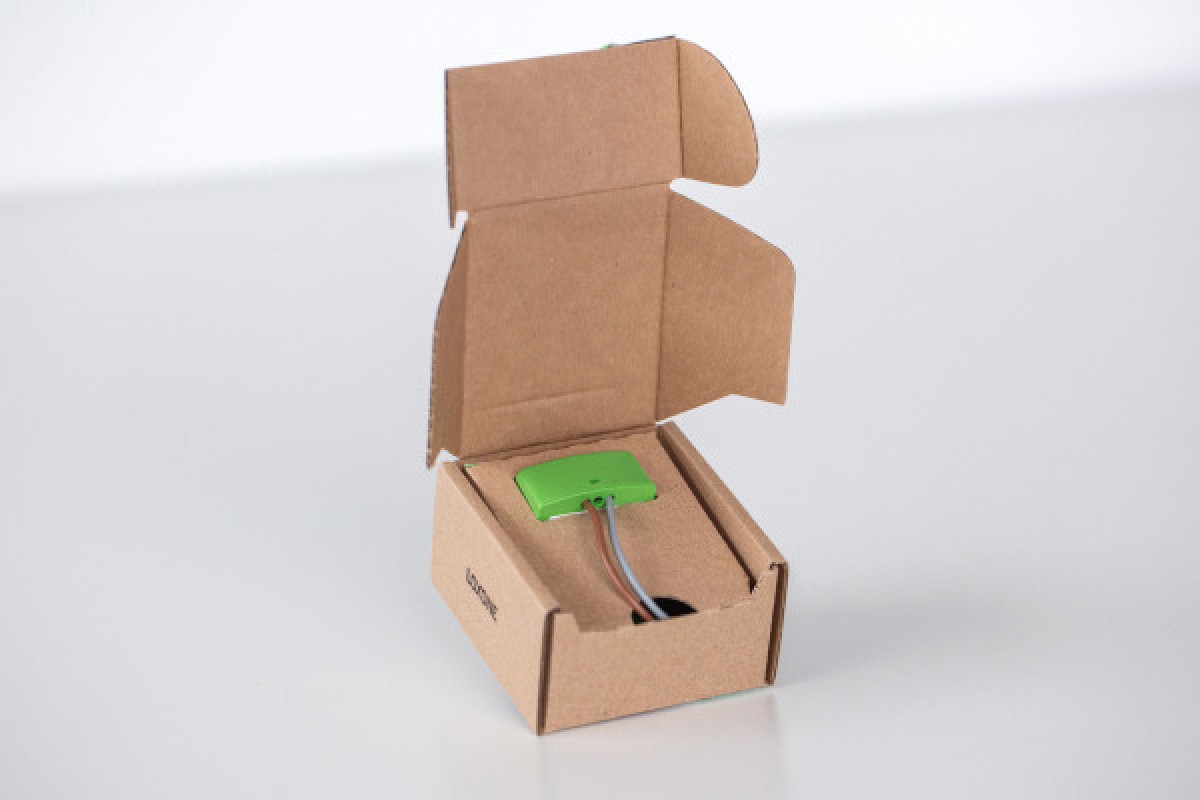

Lieferumfang:
1x Nano Motor Controller Tree
1x Beipackfolder
