Power Supply & Backup

Artikel Nr.: 100401

Verfügbarkeit Lagernd

743,75 € (inkl. MwSt.)
Netto 625,00 €

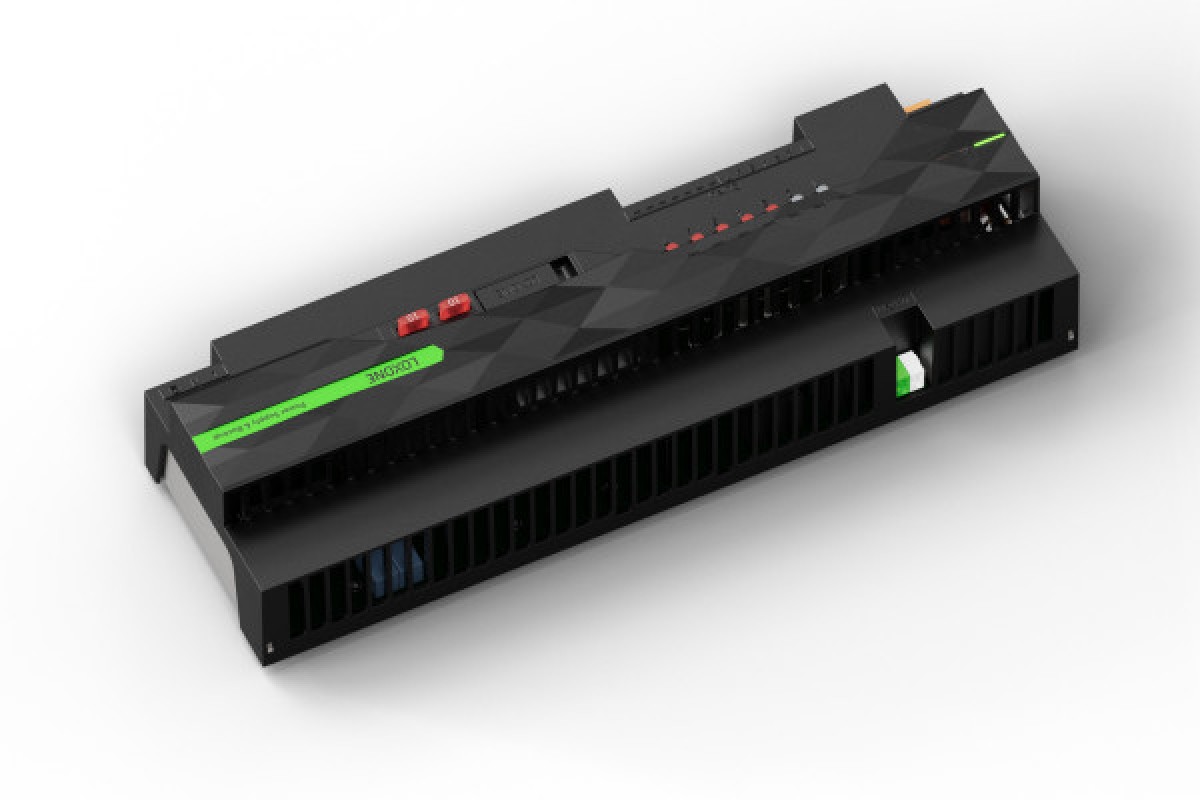

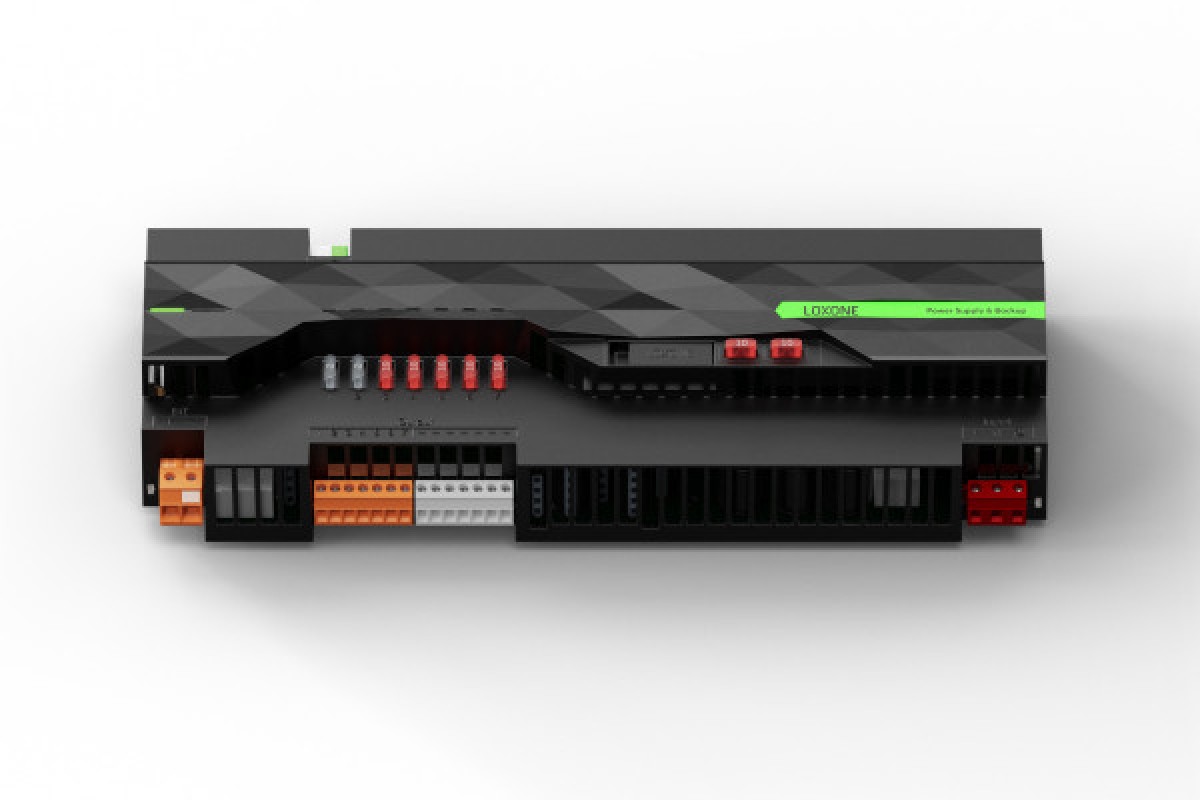

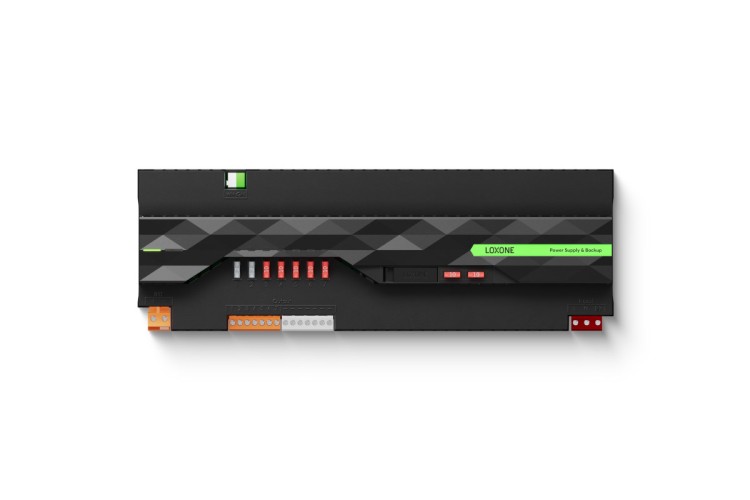

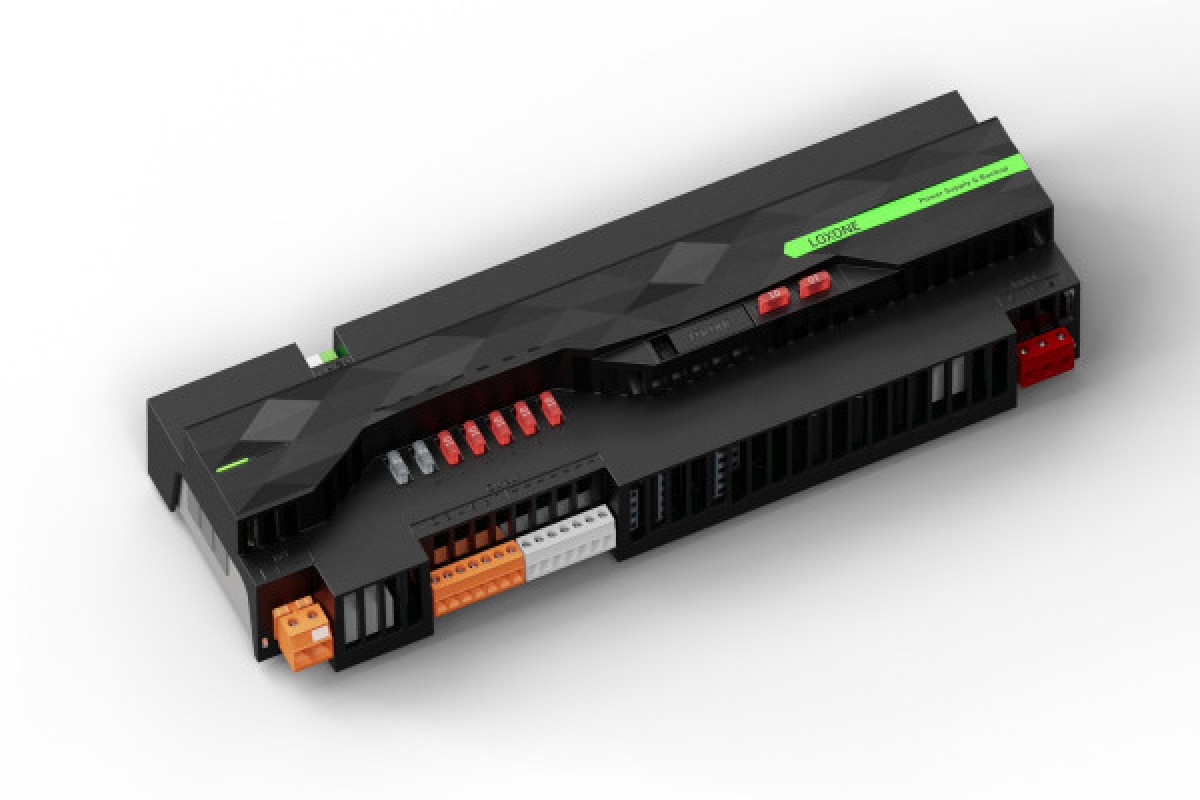

Power Supply & Backup – Intelligentes 24V-Netzteil mit unterbrechungsfreier Notstromversorgung

Die Power Supply & Backup vereint zuverlässige 24V-Stromversorgung mit maximaler Sicherheit: Sieben vom Netz isolierte Ausgänge liefern je bis zu 10 A, geschützt durch eigene Sicherungen und mit integrierter Leistungsmessung. Im Fall eines Stromausfalls übernimmt optional eine 36 V DC-Batterie automatisch die Energieversorgung – Ihre Loxone Installation bleibt ohne Unterbrechung betriebsbereit. Perfekt für professionelle Smart Home-, Gewerbe- und Industrieanwendungen, mit einfacher Montage auf der DIN-Schiene.

Ihre Vorteile auf einen Blick

7 separat abgesicherte 24 V DC-Ausgänge (je max. 10 A, insgesamt bis 40 A)

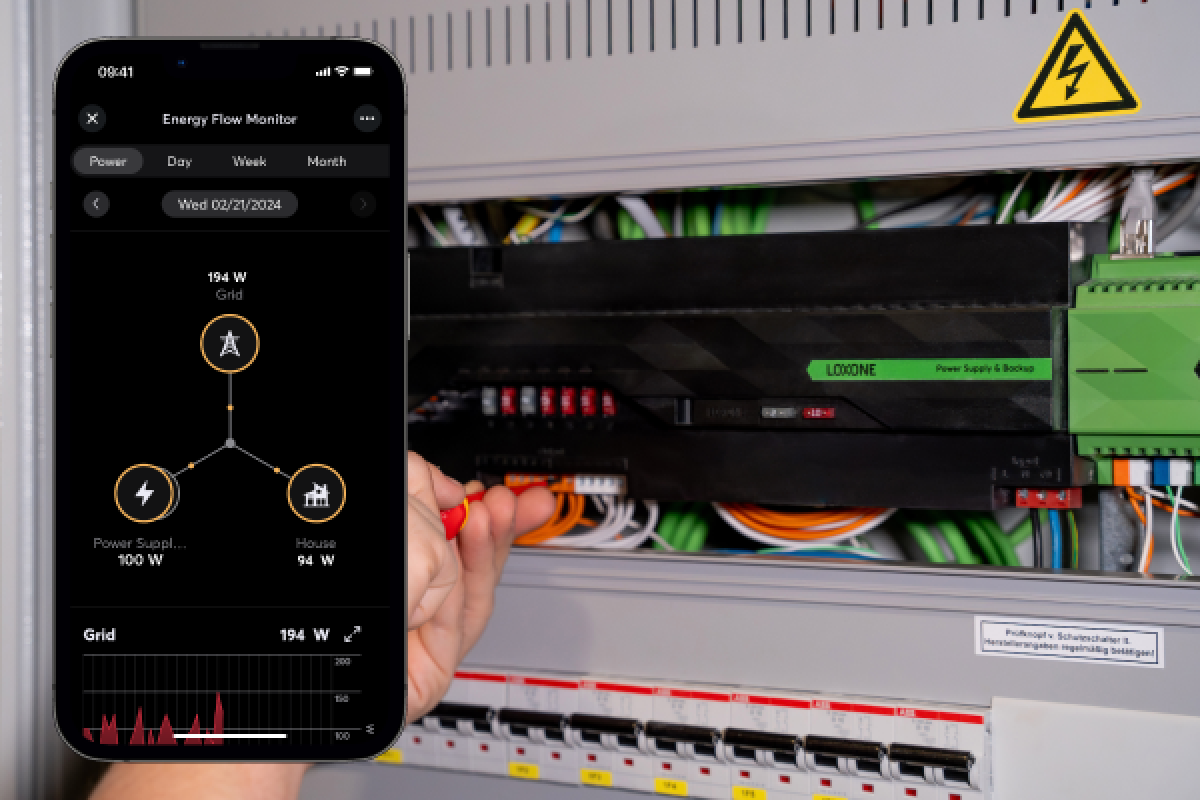

Integrierte Leistungsmessung pro Ausgang für lückenloses Monitoring
Automatisches Umschalten auf Batterie-Backup bei Stromausfall
Ideale Stromversorgung für Loxone Miniserver und Extensions
Einfache Installation auf DIN-Schiene

Technische Daten

Versorgung: 220–240 V AC, 50–60 Hz
Maße: 324 × 110 × 72,4 mm (18 TE auf DIN-Schiene)

Für maximale Betriebssicherheit, transparente Leistungsverteilung und unterbrechungsfreie Energie – auch bei Stromausfall.

Spezifikationen:

Schnittstellen

Loxone Tree: Verbindung mit Miniserver / Tree Extension

Umgebungsbedingungen

Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
Installation: Auf einer Hutschiene in einem geeigneten Installationsverteiler
montieren. Durch horizontale Montage im unteren Bereich des
Verteilers und einen Freiraum von 50mm / 2" über und unter
dem Gerät die Wärmeableitung sicherstellen.
Belüftungsöffnungen nicht abdecken.
Min. Volumen des Verteilers: 100l / 6100 cu in
Schutzart: IP20

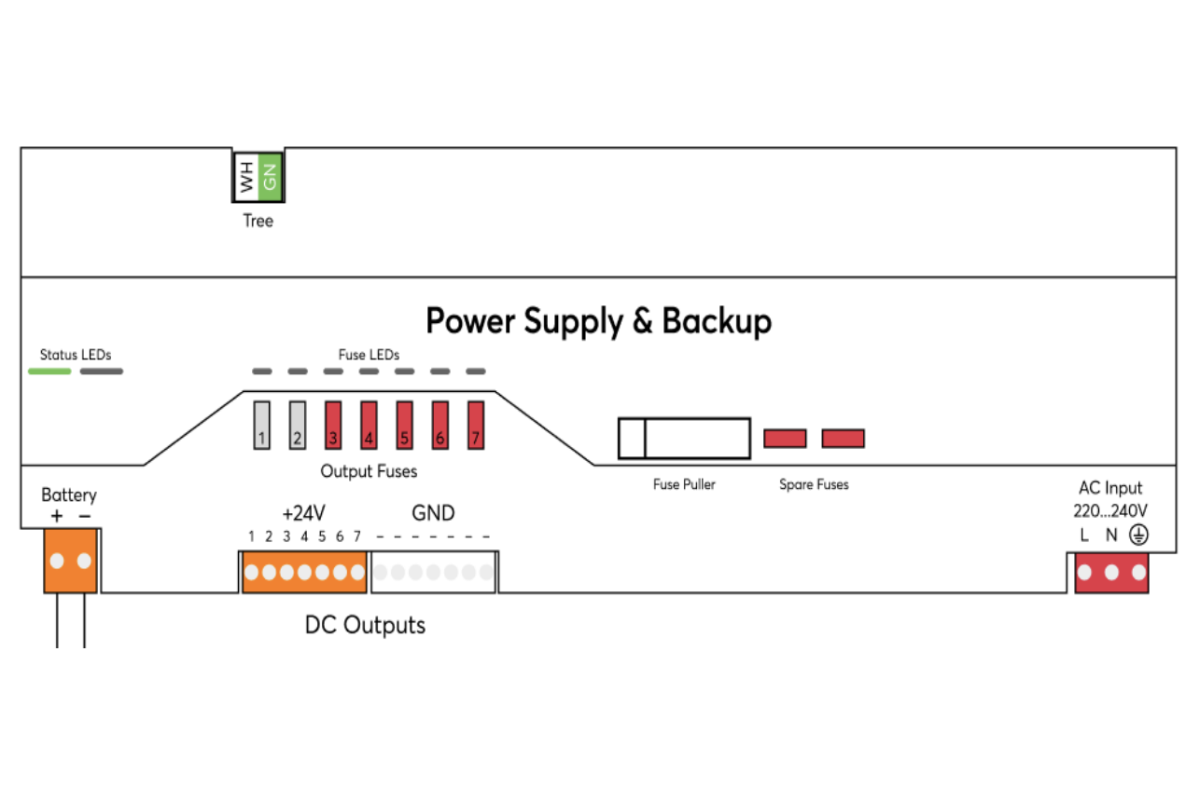

Anschlüsse

Klemmentyp: AC Eingang, DC Ausgänge: 2EDGK
Batterie Eingang: EC762V
Loxone Tree: DG220B

AC Eingang, DC Ausgänge: 0.5 ... 2.5mm² / AWG20 ... 12
Batterie Eingang: 0.5 … 4mm² / AWG20 … 10
Loxone Tree: 0.28 … 0.8mm² / AWG23 … 18
Abisolierlänge: AC Eingang, DC Ausgänge: 7mm / 0,28"
Batterie Eingang: 8mm / 0,32"
Loxone Tree: 5 … 6mm / 0,2 … 0,24"
Anzugsdrehmoment: AC Eingang, DC Ausgänge: 0.5 … 0.6Nm / 0.37 … 0.44 lbf ft
Batterie Eingang: 0.7Nm / 0.52 lbf ft
Loxone Tree: -
Temperaturbeständigkeit: AC Eingang, DC Ausgänge: min. 90°C / 194°F
Batterie Eingang: min. 90°C / 194°F
Loxone Tree: -40 … 105°C /-40 … 221°F

Produkteigenschaften

Montageart: Hutschiene nach EN50022, 35mm
Farbe: Schwarz: RAL9005
Glanzgrad: Matt

Gewicht & Abmessungen

Nettogewicht: 1532g
Bruttogewicht: 1832g
Produktmaße: 324x110x72,37mm / 12,76x4,33x2,85" (LxBxH), 18 Teilungseinheiten
Packmaß: 372x148x105mm / 14,65x5,83x4,13" (LxBxH)

Zertifizierungen & Standards

Einsatzgebiet: Type 1 (Mit Schutzleiter, Einbaugerät für feste Verdrahtung)
Überspannungskategorie: II, gemäß IEC 62368-1
Verschmutzungsgrad: 2
EMV entspricht den folgenden Normen: EN 61000-6-1
EN 61000-6-3

AC Eingang (Netzspannung)

Eingangsstrom Nenn / Spitze: 4.6A / 6.9A
Einschaltstrom: 15A
Nennspannung: 220 … 240VAC, 50 … 60Hz
Wirkungsgrad: typ. 94%
Leistungsaufnahme ohne Last: 4W
Leistungsfaktor: 0.96

DC Ausgänge

Nennspannung: 24 … 27VDC (einstellbar in Loxone Config)
Gesamtstrom Nennlast (dauernd): Netzbetrieb: 40A
Batteriebetrieb: 25A
Gesamtstrom Spitzenlast (10sec): Netzbetrieb: 40A
Batteriebetrieb: 25A
Ausführung der Ausgänge: 7 Ausgänge mit je bis zu 10A
einzeln abgesichert, durch Benutzer wechselbare Sicherungen
Meldung defekter Sicherungen durch LEDs und Software

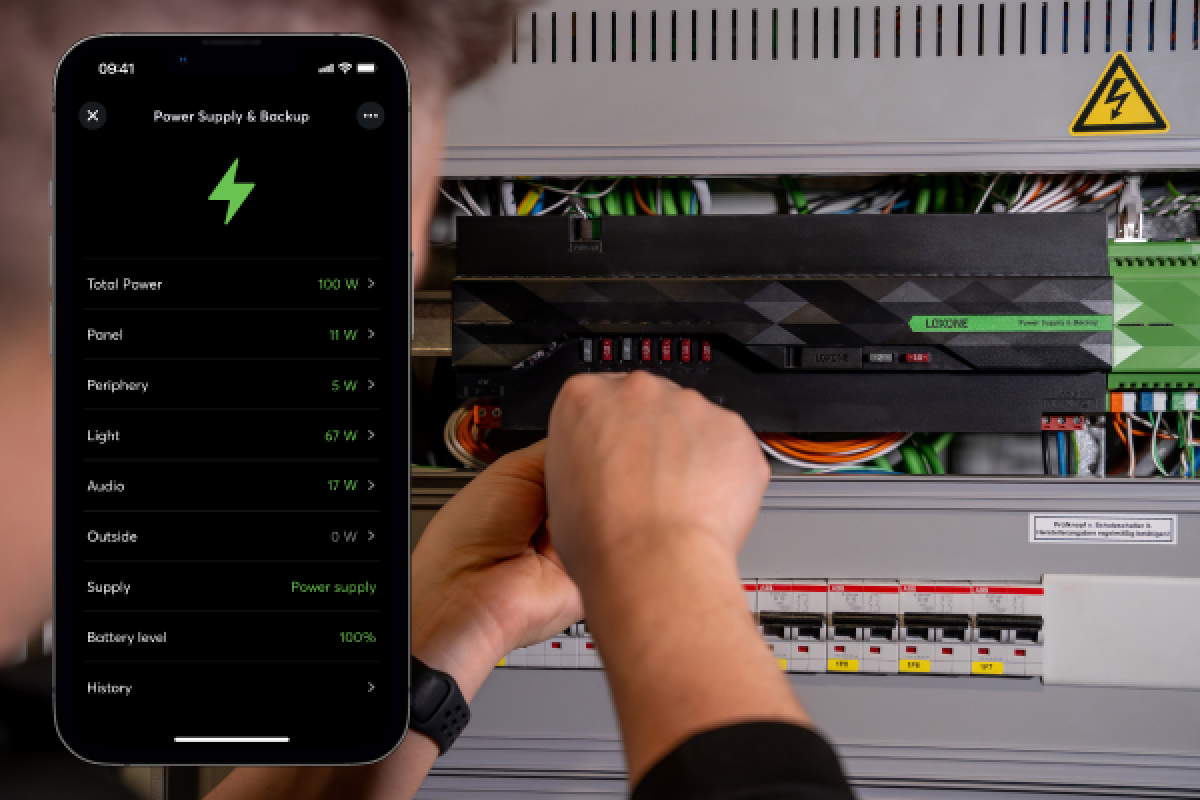

Leistungsmessung für jeden Ausgang
vom Netz isoliert, SELV und PELV fähig
GND-Klemmen intern verbunden
Thermischer und Überlastschutz durch Abschaltung der
Gesamtlast
Sicherungstyp: Kfz Flachsicherung Mini 32V, APM/ATM
Littelfuse® 297
max. 15A

Batterie Eingang

Nennspannung: 36VDC
Entladestrom Spitzenlast: 25A
Entladestrom Nennlast: 17A
Max. Ladestrom: 2A
Batterietyp: Blei-Säure, VRLA empfohlen
Batteriekapazität: max. 200Ah für eine einzelne Batterie eines 36V-Packs
Max. Länge der Batterieleitungen: 2m / 6.56ft
Batterieabsicherung: Die Batterieleitung ist nahe der Batterie passend abzusichern.
