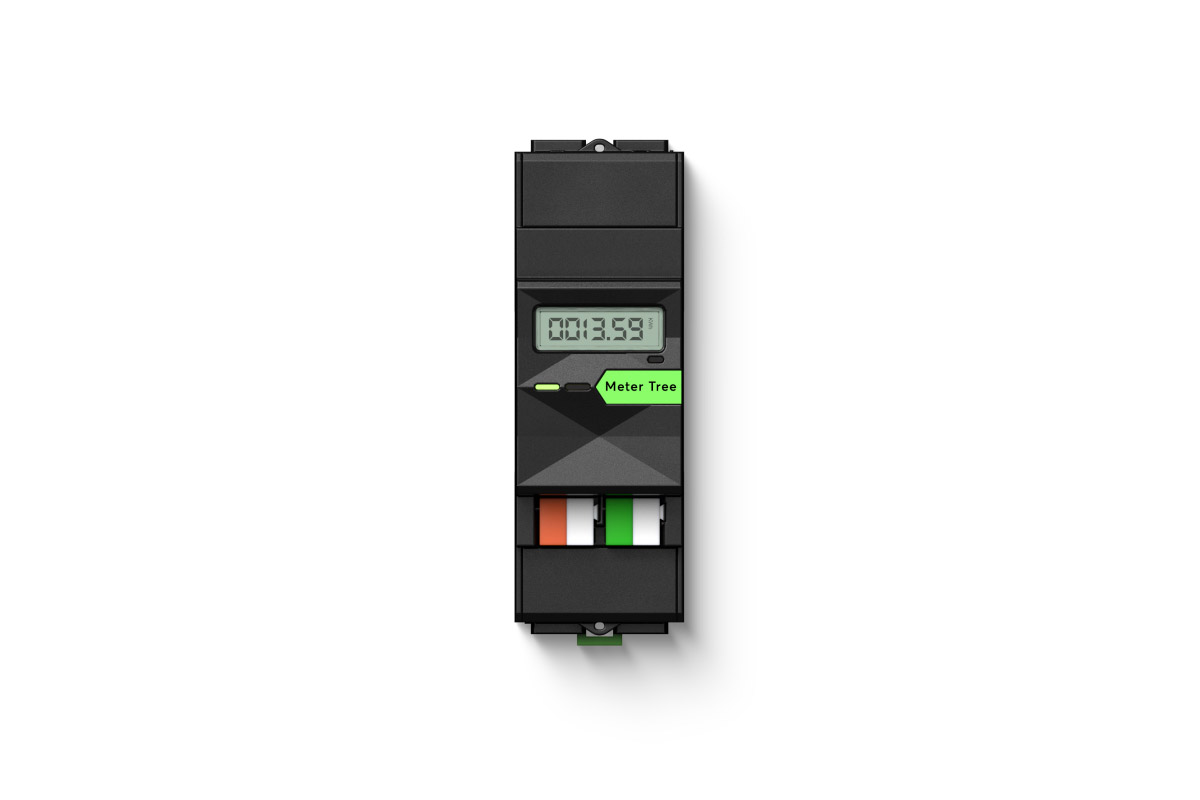

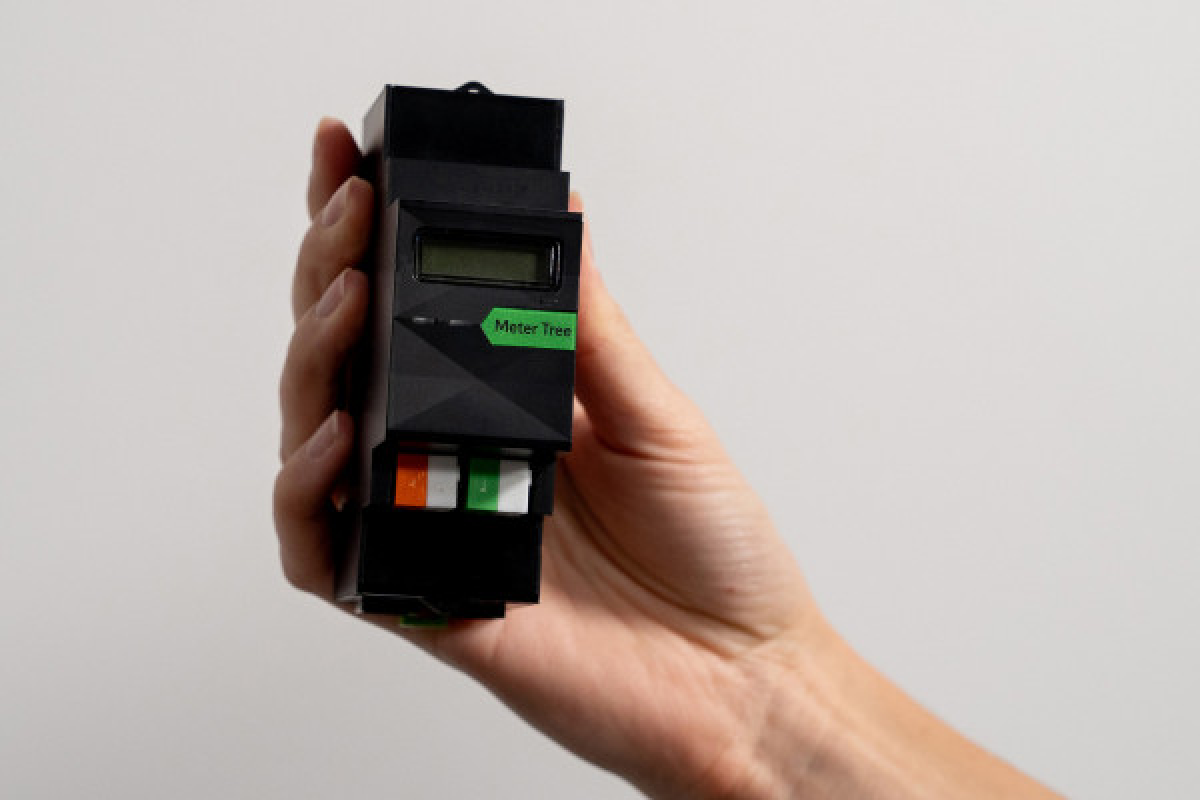

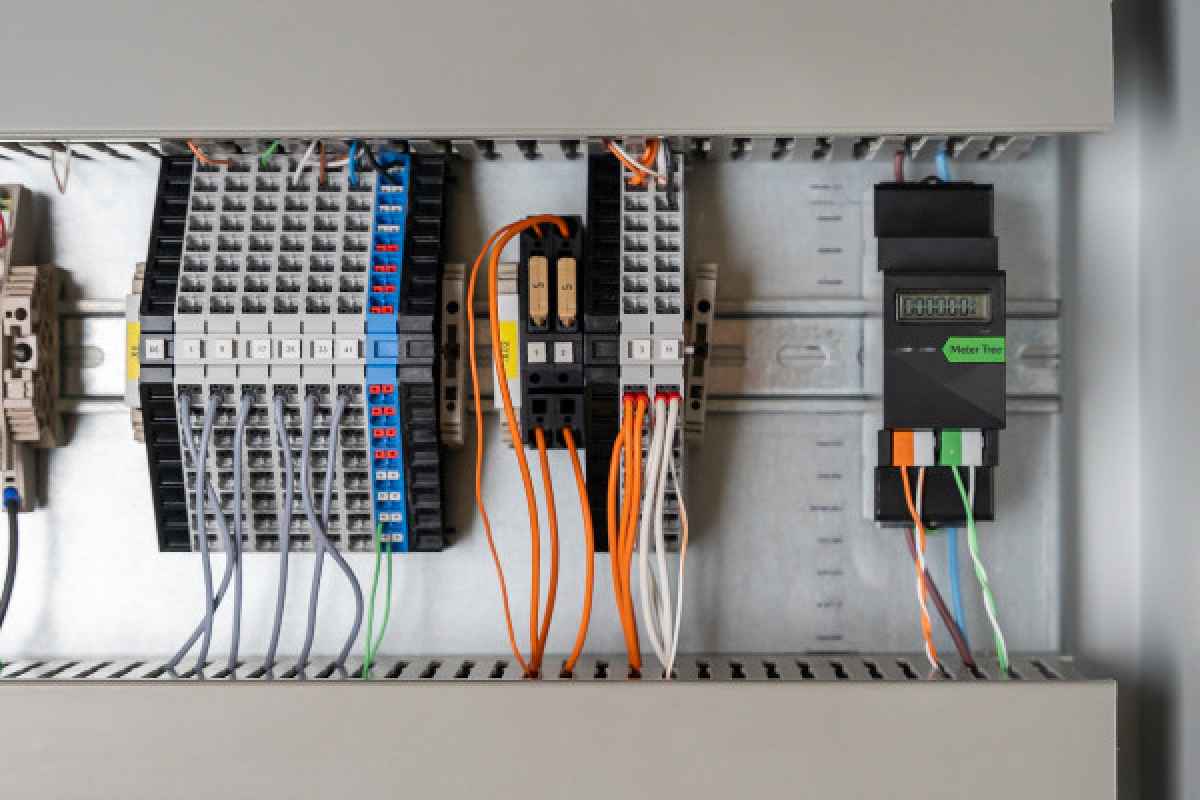

Energy Meter 1-Phase Tree
Artikel Nr.: 100566
Verfügbarkeit Lagernd
-
94,01 € (inkl. MwSt.)
- Netto 79,00 €
Typ:
- +
Energy Meter 1‑Phase Tree – Smarter MID‑Stromzähler für Ihr Zuhause

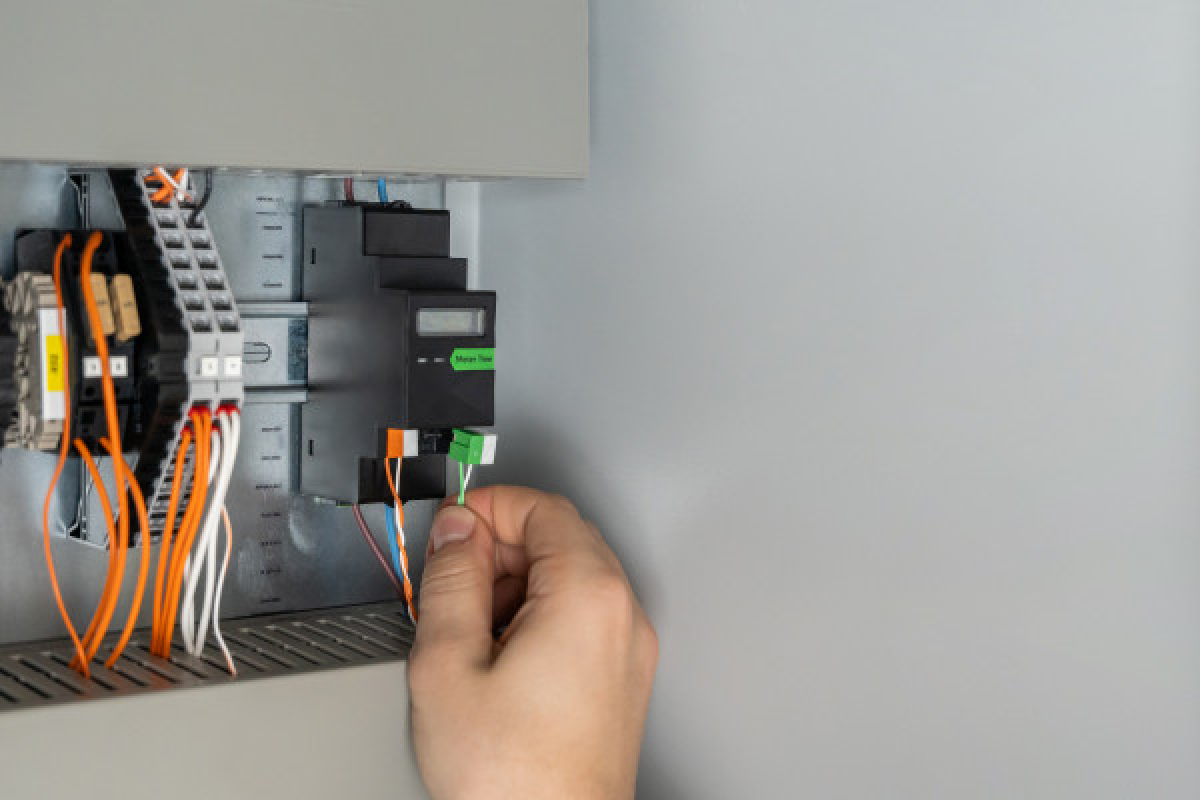

Mit dem Energy Meter 1‑Phase Tree überwachen Sie Ihren Stromverbrauch sekundengenau – und das mit MID‑Zertifizierung, also geeignet für die rechtssichere Abrechnung. Bidirektionale Messung erlaubt es, sowohl Verbrauch als auch Einspeisung zu erfassen, etwa bei Photovoltaik oder Batteriespeicher. Die Montage auf der DIN‑Schiene und Einbindung ins Loxone Tree System gelingen schnell und unkompliziert – für mehr Transparenz und Kontrolle über Ihre Energiekosten.
Ihre Vorteile auf einen Blick
- MID‑zertifiziert & plombierbar – für Abrechnung und Energiemanagement
- Bidirektionale Messung – Verbrauch und Einspeisung sichtbar machen
- Sekundengenaue Live‑Daten zur Optimierung von Stromverbrauch und PV‑Nutzung
- Kompaktes Display für aktuelle Werte und Zählerstand
- Einfache Integration ins Loxone Smart Home
- Flexible Einstellung der Verdrahtungsrichtung in der Software
Technische Daten
- Spannung: 100–276 V, 50/60 Hz
- Strom: max. 100 A
- Maße: 36 × 105 × 66 mm (2 TE auf DIN‑Schiene)
Für transparente Stromkosten, optimale PV‑Nutzung und rechtssichere Abrechnung – integriert ins Loxone System.
Spezifikationen:
Elektrische Daten
- Spannung: 100 ... 276V, 50/60Hz
- Strom: max. 100A
- Leistungsaufnahme: 0.3W
- Verlustleistung bei max. Last: 2W (bei 100A)
Musikwiedergabe
- PWM Frequenz: Bereich: 49...61 Hz
Genauigkeit: ±0.2%
Messbereich
- Leistung: Bereich: 0.01...99.9 kW / kVAr / kVA
Genauigkeit: ±1% - Energie: Bereich: 0...999999 kWh / kVArh Verbrauch und Lieferung
Genauigkeit: Klasse 1 IEC62053, Klasse B EN50470 - Spannung: Bereich: 100…276VAC
Genauigkeit: ±0.5% - Strom: Bereich: 0.05...100A
Genauigkeit: ±0.5% - PWM Frequenz: Bereich: 49...61 Hz
Genauigkeit: ±0.2%
Betriebsbedingungen
- Spannung: Un: 230VAC, ±20%
- Strom: Imin: 0.5A / Iref: 10A / Imax: 100A
- PWM Frequenz: fn: 50Hz, ±2%
- Leistungsfaktor: cosφ: 0,5 induktiv ... 0,8 kapazitiv
- Genauigkeit (Energie): Klasse B (2%, @ +5°C … +30°C)
Umgebungsbedingungen
- Temperatur: -40 ... 70°C / -40 ... 158°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
- Schutzart: IP20

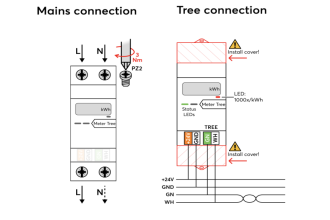

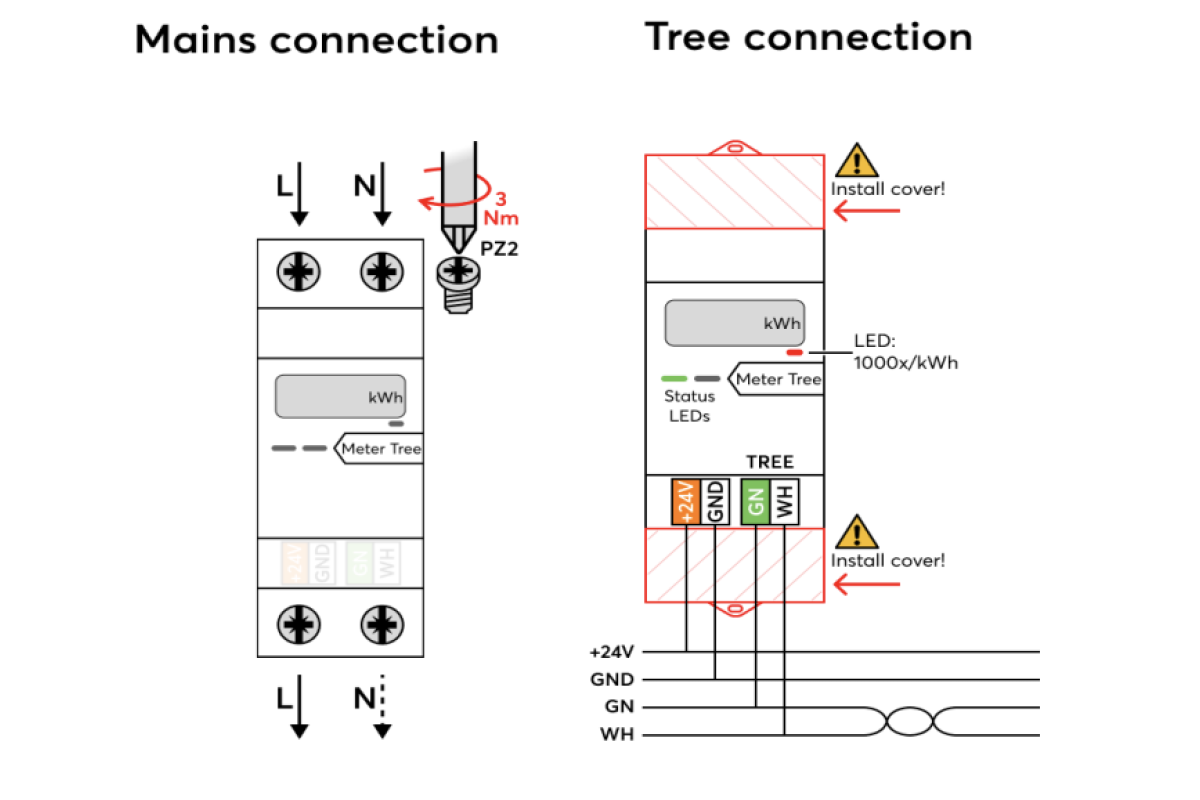

Anschlüsse
- Leiterquerschnitt: Netzspannung: 1,5...25mm² / AWG16...3 *
24VDC & Loxone Tree: 0,28...0,8mm² / AWG23...18 - Abisolierlänge: Netzspannung: 14...15mm / 0,55...0,59”
24VDC & Loxone Tree: 5...6mm / 0,2...0,24" - Anzugsdrehmoment: Netzspannung: 3 N.m / 2,21 lbf.ft
24VDC & Loxone Tree: - - Temperaturbeständigkeit: Netzspannung: -40...70°C / -40…158°F
24VDC & Loxone Tree: -40...105 °C / -40...221°F - Schraubenantrieb: Netzspannung: Pozidriv 2 (PZ2)
24VDC & Loxone Tree: -
Produkteigenschaften
- Montageart: Hutschiene nach EN50022, 35mm
- Farbe: Schwarz: RAL9005
- Glanzgrad: Matt
Gewicht & Abmessungen
- Nettogewicht: 177g
- Bruttogewicht: 198g

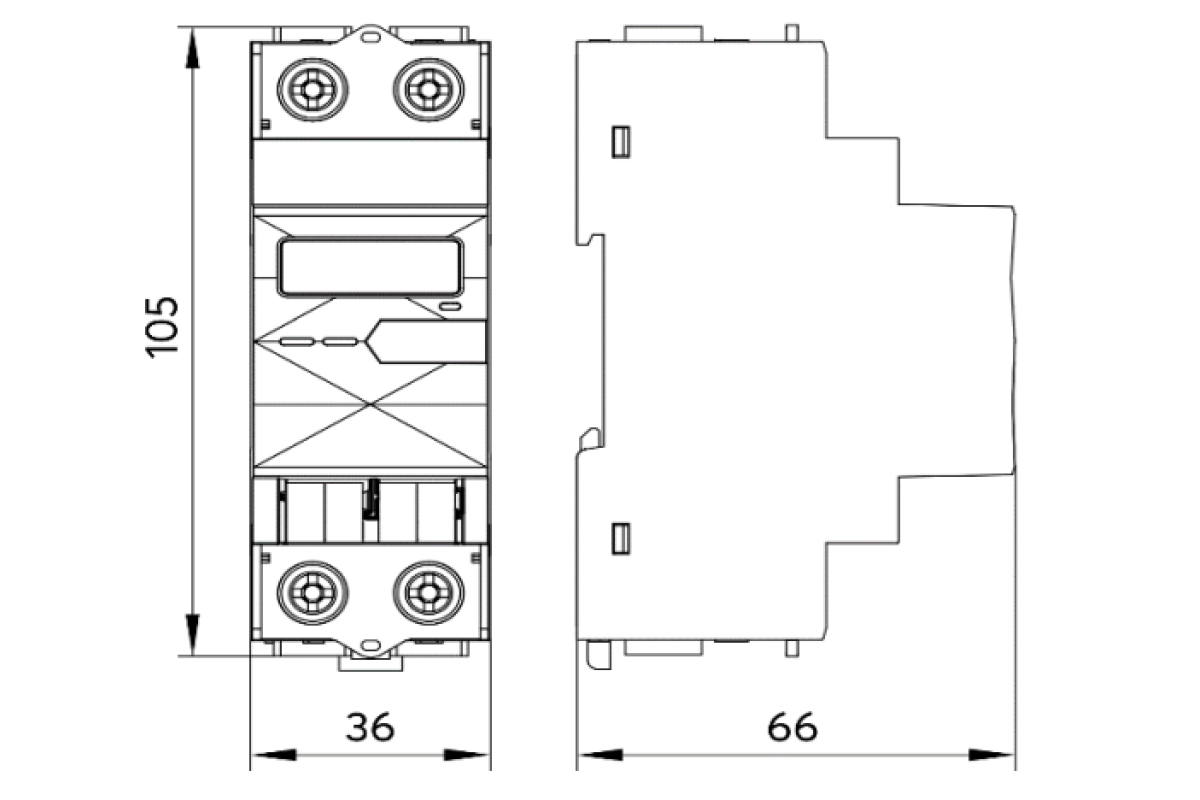

- Produktmaße: 36x105x66mm / 1,42x4,13x2,60" (LxBxH), 2 Teilungseinheiten
- Packmaß: 123x72x41mm / 4.84x2.83x1.61" (LxWxH)
Lieferumfang:
1x Energy Meter 1-Phase Tree
2x Plombierbare Abdeckung
1x Green/White Connector
1x Orange/White Connector
