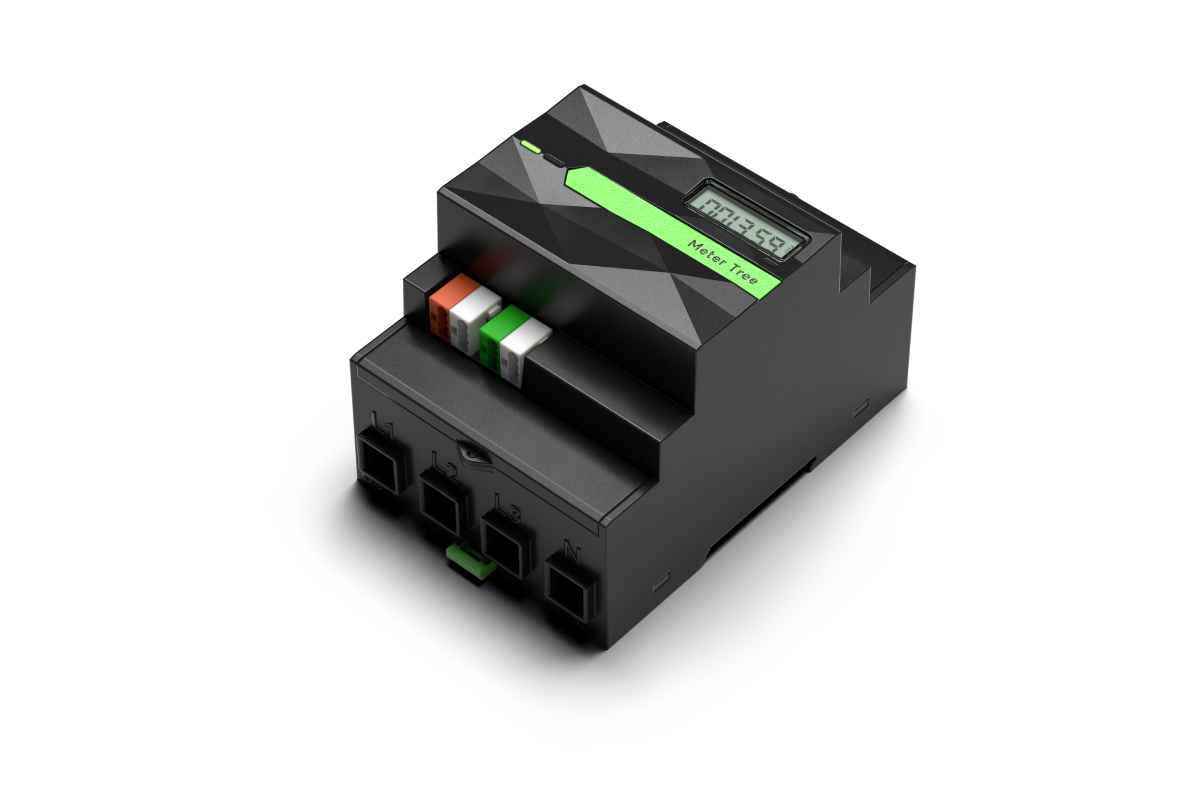

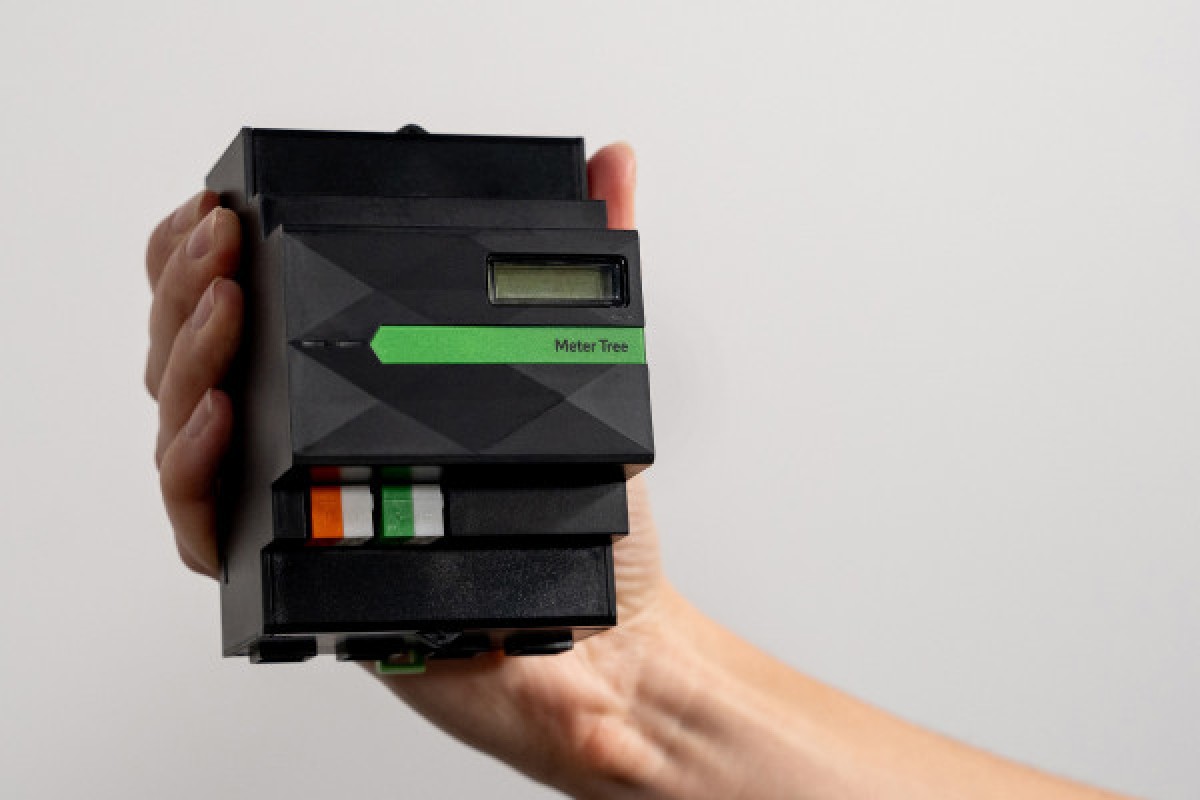

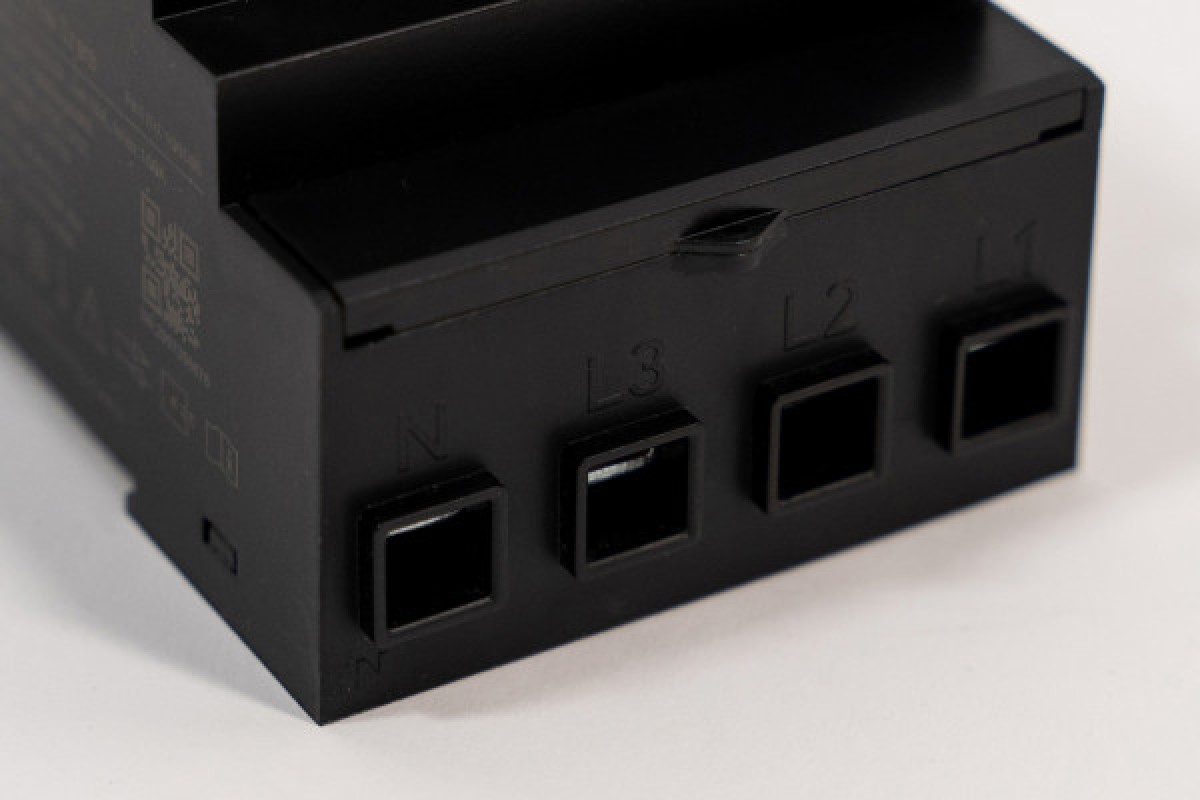

Energy Meter 3-Phase Tree
Artikel Nr.: 100567
Verfügbarkeit Lagernd
-
236,81 € (inkl. MwSt.)
- Netto 199,00 €
Typ:
- +
Energy Meter 3‑Phasen Tree – MID-zertifizierter Stromzähler für Smart Home & PV
Der Energy Meter 3‑Phasen Tree misst Ihren Energieverbrauch und Ihre Einspeisung präzise und in Echtzeit – für bis zu 100 A je Phase. Das Gerät ist MID-zertifiziert (geeignet zur Abrechnung) und unterstützt bidirektionale Messung: Ideal für Photovoltaikanlagen, E‑Mobilität oder intelligentes Energiemanagement. Die Montage erfolgt einfach auf der DIN‑Schiene, die Integration ins Loxone Smart Home gelingt dank Tree-Technologie in wenigen Minuten – ohne aufwändige Modbus-Konfiguration.
Ihre Vorteile auf einen Blick
- MID-zertifiziert & plombierbar – rechtssicher für Abrechnung
- Bidirektionale Messung – Eigenverbrauch & Einspeisung im Blick
- Sekundengenaue Live-Werte für Lastmanagement & Energieoptimierung

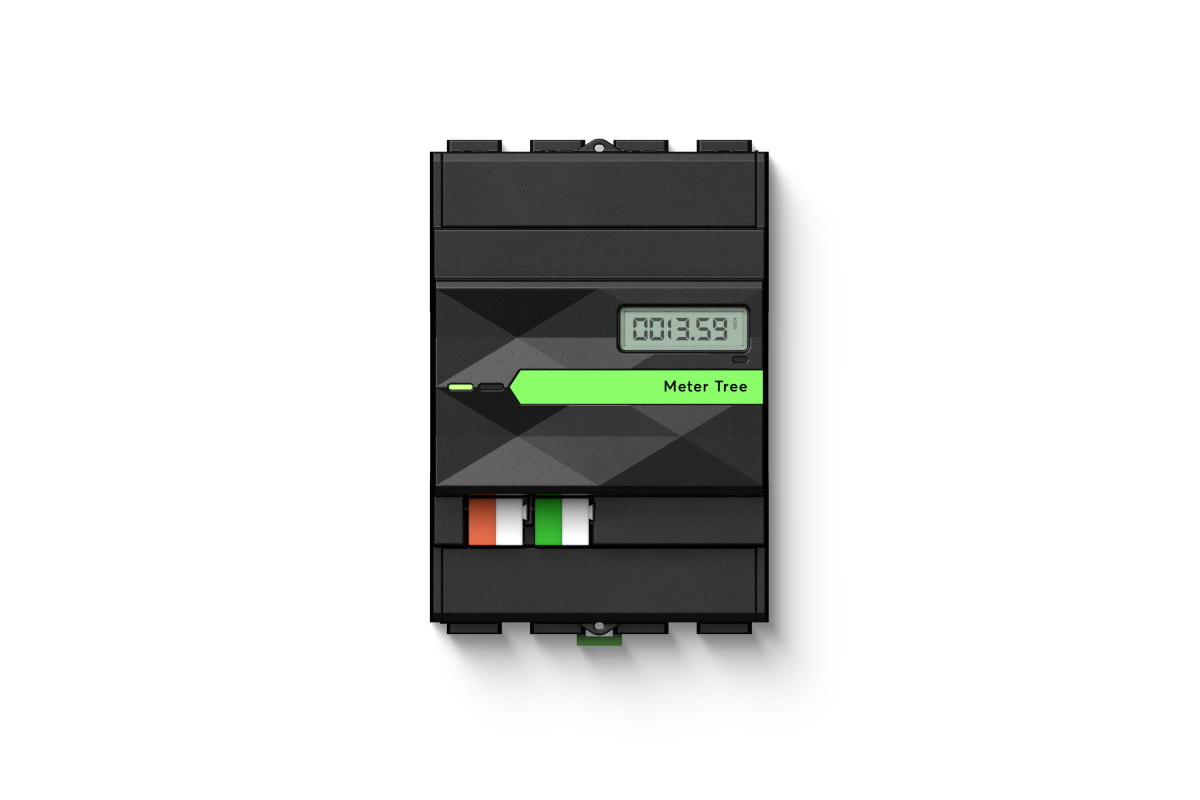

- Display für Zählerstand & aktuelle Leistung

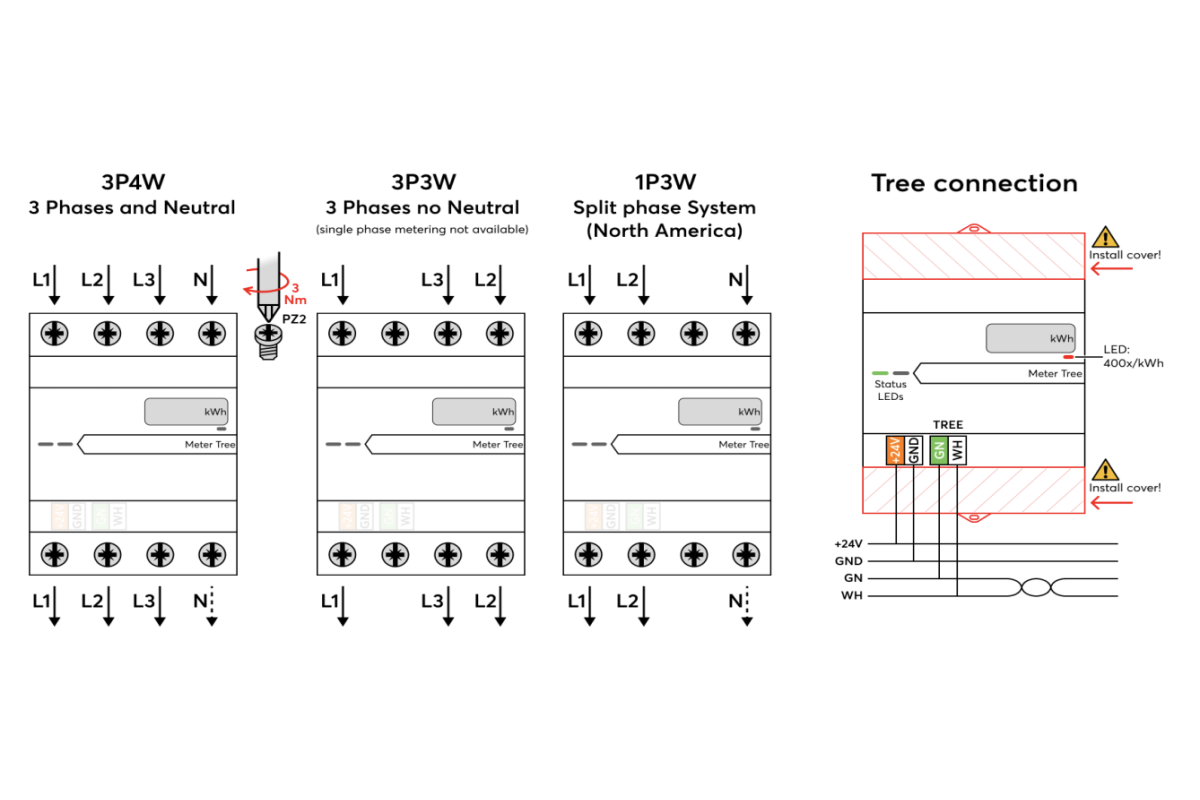

- Einfache Verdrahtung & Integration ins Loxone System
- Einstellbare Verdrahtungsrichtung per Software
Technische Daten
- Spannung: 100–480 V, 50/60 Hz
- Strom: max. 100 A pro Phase
- Maße: 72 × 105 × 66 mm (4 TE auf DIN‑Schiene)
Die professionelle Lösung für Smart Home, Energiemanagement und PV‑Monitoring – präzise, sicher und zukunftssicher.
Spezifikationen:
Elektrische Daten
- Spannung: 100 ... 480V, 50/60Hz
- Strom: max. 100A (pro Phase)
- Leistungsaufnahme: 0.4W
- Verlustleistung bei max. Last: 2W pro Phase (at 100A)
Musikwiedergabe
- PWM Frequenz: Bereich: 49...61 Hz Genauigkeit: ±0.2%
Messbereich
- Leistung: Bereich: 0.01...99.9 kW / kVAr / kVA
Genauigkeit: ±1% - Energie: Bereich: 0...999999 kWh / kVArh
Verbrauch und Lieferung
Genauigkeit: Klasse 1 IEC62053, Klasse B EN50470 - Spannung: Bereich: 100…276VAC Genauigkeit: ±0.5%
- Strom: Bereich: 0.05...100A Genauigkeit: ±0.5%
- PWM Frequenz: Bereich: 49...61 Hz Genauigkeit: ±0.2%
Betriebsbedingungen
- Spannung: Un: 3x230/400VAC, ±20%
- Strom: Imin: 0.5A / Iref: 10A / Imax: 100A
- PWM Frequenz: fn: 50Hz, ±2%
- Leistungsfaktor: cosφ: 0,5 induktiv ... 0,8 kapazitiv
- Genauigkeit (Energie): Klasse B (2%, @ +5°C … +30°C)
Umgebungsbedingungen
- Temperatur: -40 ... 70°C / -40 ... 158°F
- Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)
- Schutzart: IP20
Anschlüsse
- Leiterquerschnitt: Netzspannung:
1.5...25mm² / AWG16...3 *
24VDC & Loxone Tree:
0.28...0.8mm² / AWG23...18
*Aderendhülsen erforderlich für feindrähtige Leiter - Abisolierlänge: Netzspannung:
14...15mm / 0.55...0.59”
24VDC & Loxone Tree:
5...6mm / 0.2...0.24" - Anzugsdrehmoment: Netzspannung:
3 N.m / 2.21 lbf.ft
24VDC & Loxone Tree: - - Temperaturbeständigkeit: Netzspannung:
-40...70°C / -40…158°F
24VDC & Loxone Tree:
-40...105 °C / -40...221°F - Schraubenantrieb: Netzspannung:
Pozidriv 2 (PZ2)
24VDC & Loxone Tree: -
Produkteigenschaften

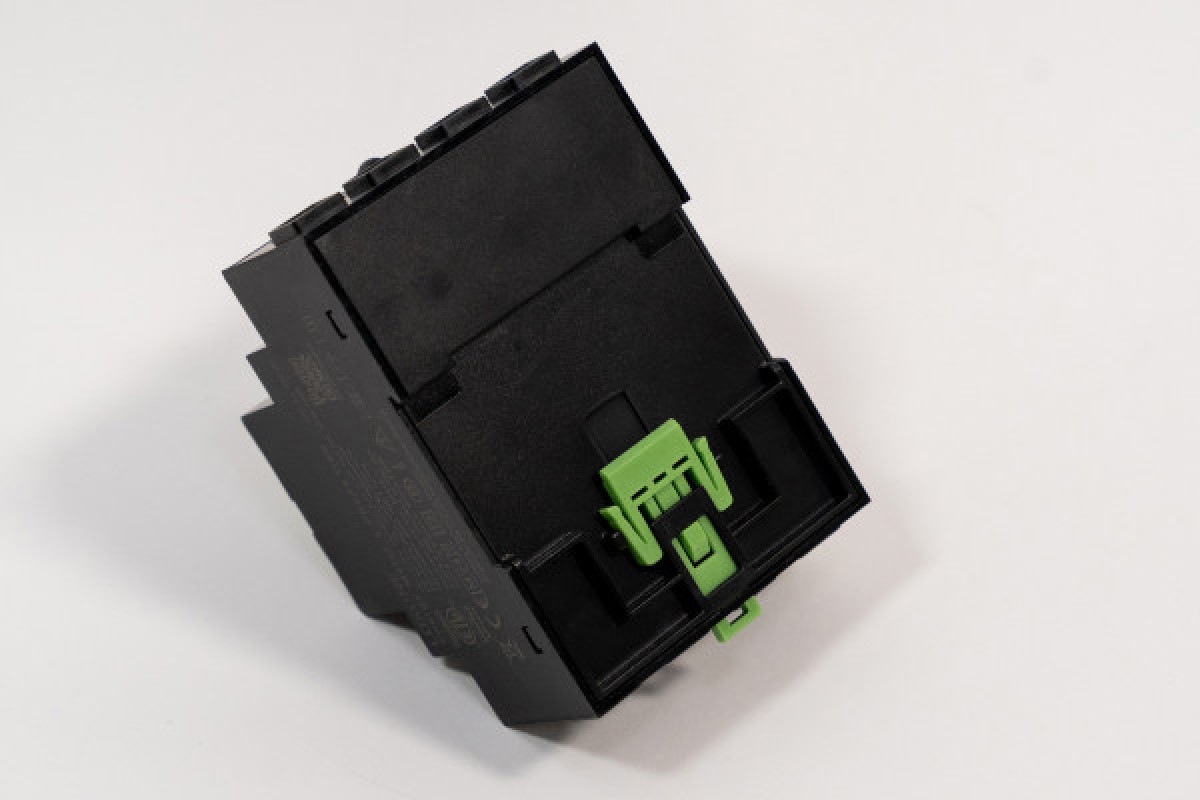

- Montageart: Hutschiene nach EN50022, 35mm
- Farbe: Schwarz: RAL9005
- Glanzgrad: Matt
Gewicht & Abmessungen
- Bruttogewicht: 390g

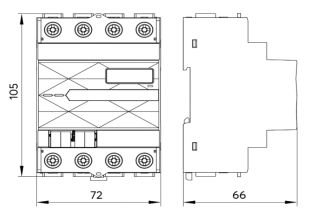

- Produktmaße: 72x105x66mm / 2,83x4,13x2,60" (LxBxH), 4 Teilungseinheiten
- Packmaß: 124x78x72mm / 4.88x3.07x2.83" (LxWxH)
Lieferumfang:
1x Energy Meter 3-Phase Tree
