Wallbox 11kW 16A Tree

Artikel Nr.: 100526

Verfügbarkeit Lagernd

773,50 € (inkl. MwSt.)
Netto 650,00 €

Typ:

- +

Wallbox 11kW Tree – Dynamisches Laden & PV-Integration für Ihr Elektroauto

Die Loxone Wallbox 11kW Tree bietet flexible, intelligente Ladefunktionen für moderne E-Autos: Dank dynamischer Leistung (1,38 kW bis 11 kW, dreiphasig) und Tree-Anbindung steuern Sie Ladevorgänge effizient per App oder Touchpanel – optimal integriert ins Loxone Smart Home. PV-Überschussladen, günstige Stromtarife, NFC-Nutzeridentifikation und OCPP-Kompatibilität sorgen für maximale Kostenkontrolle und Sicherheit. Ideal auch für kleine Flotten oder variablen Energiebedarf zu Hause.

Ihre Vorteile auf einen Blick

PV-Überschuss intelligent für kostenloses Laden nutzen
Dynamische Ladeleistung: 1,38 kW bis 11 kW (3-phasig, Typ 2 Stecker)
OCPP-fähig – kompatibel mit vielen Backends & Abrechnungssystemen
Nutzeridentifikation & Abrechnung via NFC

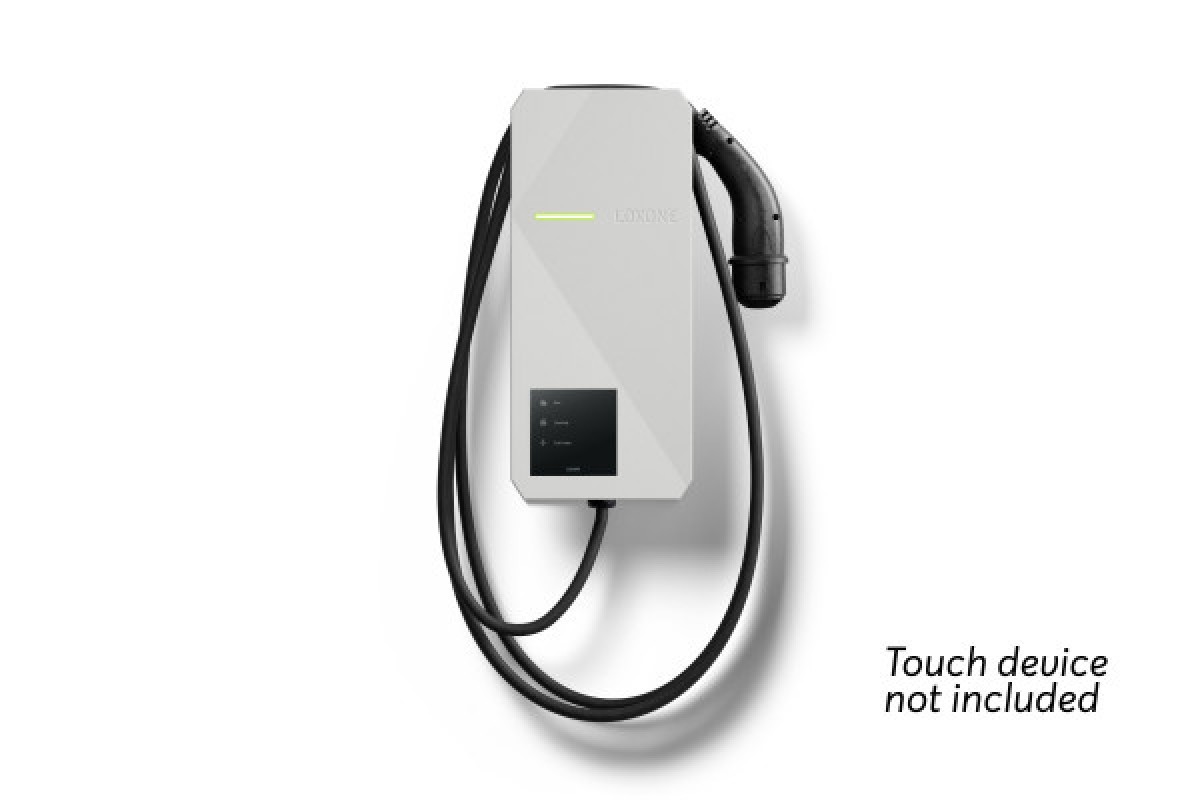

Einfache Steuerung via App oder Touch Pure Flex
Bis zu 5 anpassbare Lademodi – ideal für variable Stromtarife
Optimale Leistungsverteilung für Leitung und Gebäude

Technische Daten

Leistung: 11 kW (3-phasig 16 A) / 3,7 kW (1-phasig 16 A)
Typ 2 Stecker (IEC 62196), 5 m Kabel
Maße: 430 × 190 × 130 mm

Die zukunftssichere Wallbox für smarte Häuser, Flotten und nachhaltige Mobilität.

Spezifikationen:

Elektrische Daten

Spannungsversorgung: AC Eingang (Netzspannung): 3x 230/400V or 1x 230V, 50-60Hz

24V DC Eingang: 18-24V
Strom: AC Eingang (Netzspannung): 3x 16A or 1x 16A

24V DC Eingang: max. 400mA
Leistungsaufnahme: AC Eingang (Netzspannung): -
24V DC Eingang: Standby: 0.3W
charging: 3W

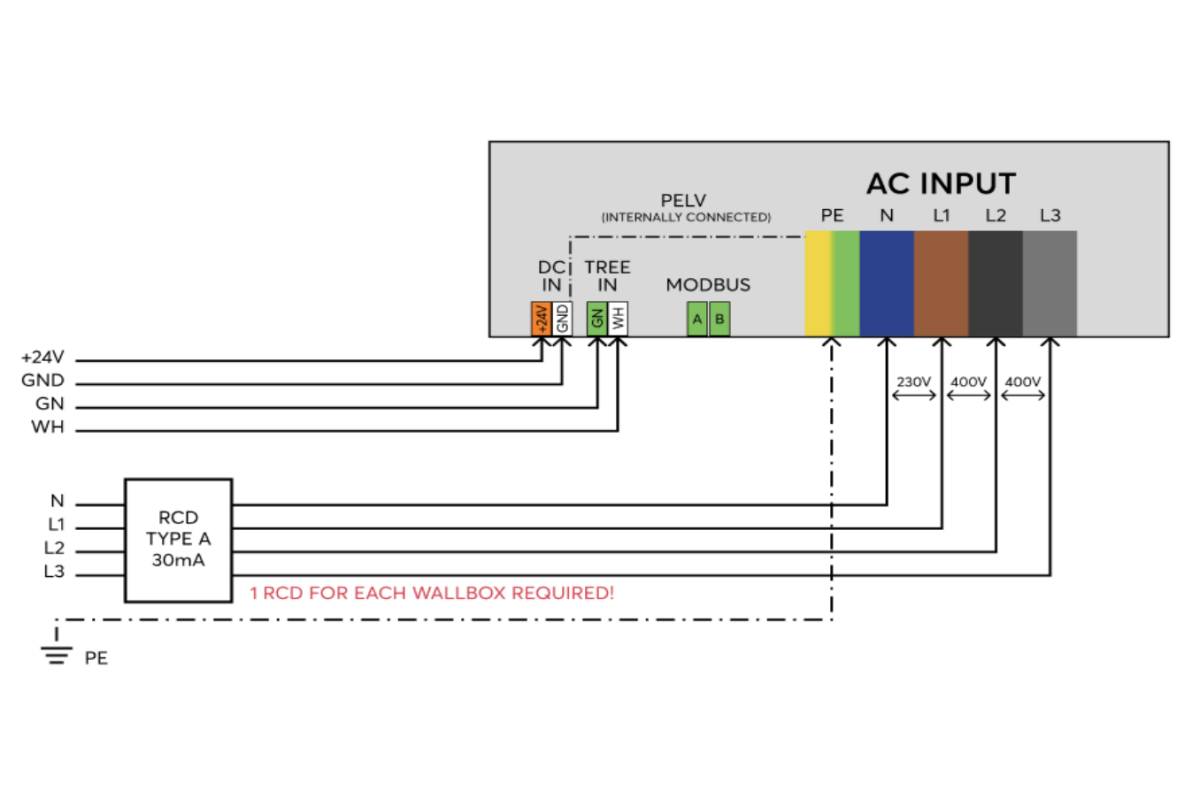

Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.

Schnittstellen

Modbus RTU: max. 1 Gerät
max. 3m Leitungslänge
einstellbare Baudrate & Parität
Datentypen: 16 & 32 bit
min. Abfragezyklus: 0,1s/1s
Loxone Tree: Verbindung mit Miniserver / Tree Extension

Umgebungsbedingungen

Temperatur: -20...50°C / -4...122°F
Luftfeuchtigkeit: max. 95% r.H. (nicht kondensierend)

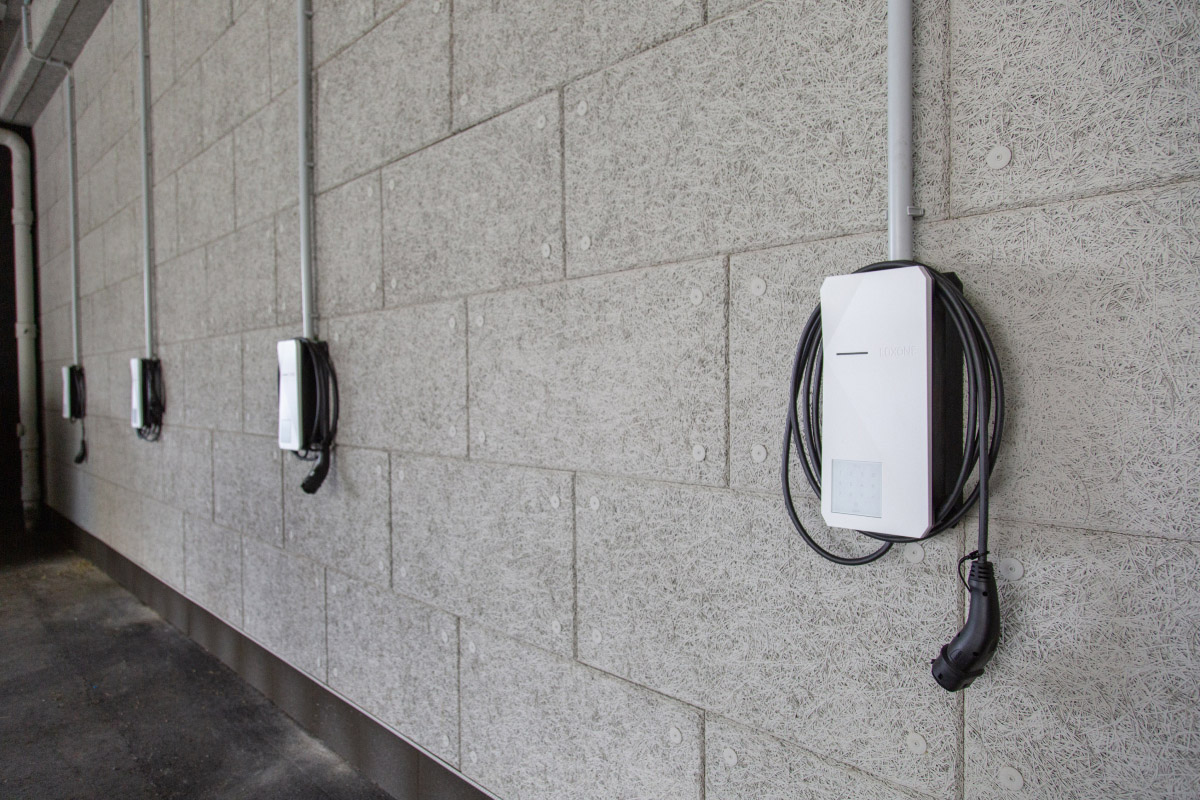

Installation: Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule
Empfohlene Montagehöhe: Kabelauslass: 132cm / 52"
Oberkante: 165cm / 65"
Betriebshöhe: max. 2000m
Schutzklasse: Klasse I
Schutzart: IP44 (IEC 60529)
IK08 (IEC 62262)

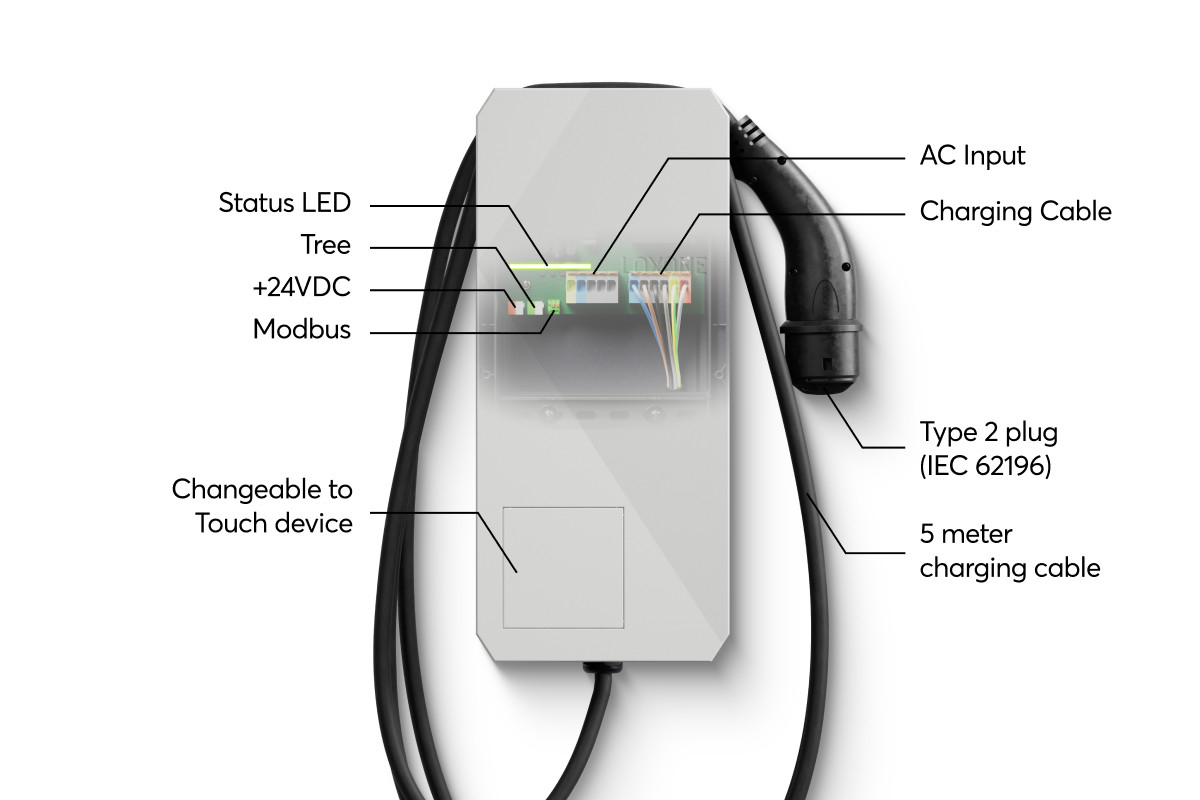

Anschlüsse

Klemmentyp: AC Eingang, Ladeausgang: DG2206V

DC Eingang, Loxone Tree: DG220B

Modbus: SPTAF 1
Leiterquerschnitt: AC Eingang, Ladeausgang: 0.5 ... 6mm² / AWG 20 ... 8

DC Eingang, Loxone Tree: 0.28 ... 0.8mm² / AWG 23 ... 18

Modbus: 0.25 ... 0.75mm² /
AWG 24 ... 16
Abisolierlänge: AC Eingang, Ladeausgang: 12mm / 0.47"

DC Eingang, Loxone Tree: 5 ... 6mm /
0.2 ... 0.24"

Modbus: 8mm / 0.31"
Temperaturbeständigkeit: AC Eingang, Ladeausgang: -40 … 105°C /
-40 ... 221°F

DC Eingang, Loxone Tree: -40 ... 105°C /
-40 ... 221°F

Modbus:-60 ... 100°C /
-76 ... 212°F
Anschlussraum: Hutschiene mit 158mm / 6,2" Breite, Platz für Geräte mit bis zu
9 Teilungseinheiten

Produkteigenschaften

Farbe: Gehäuse: RAL 9005
Dekorabdeckung: RAL 9003
Glanzgrad: Matt

Gewicht & Abmessungen

Nettogewicht: 3,5kg
Bruttogewicht: 4,8kg

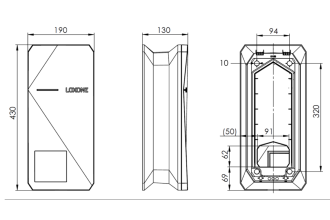

Produktmaße: 430x190x130mm / 16,93x7,48x5,12" (HxBxT)
Packmaß: 575x330x155mm / 22,64x12,99x6,1" (HxBxT)

Zertifizierungen & Standards

Zertifizierungen: Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)
Normen: CE (LVD 2014/35/EU, EMCD 2014/0/EU)
IEC 61851-1
IEC 61851-22
Verschmutzungsgrad: 3

Laden

Max. Ladeleistung: 11kW (3 phasig 16A)
3,7kW (1 phasig 16A)
einstellbar von 1,38kW bis 3,7/11kW
Ladebetriebsart: Ladebetriebsart 3 (IEC 61851-1)
Fehlerstromerkennung: Intern, RDC-MD, DC 6mA
(IEC 62955)
Ladekabel mit Stecker: Typ 2 Stecker (IEC 62196)
5 Meter Kabel, 5x2,5mm² + 1x0,5mm²
