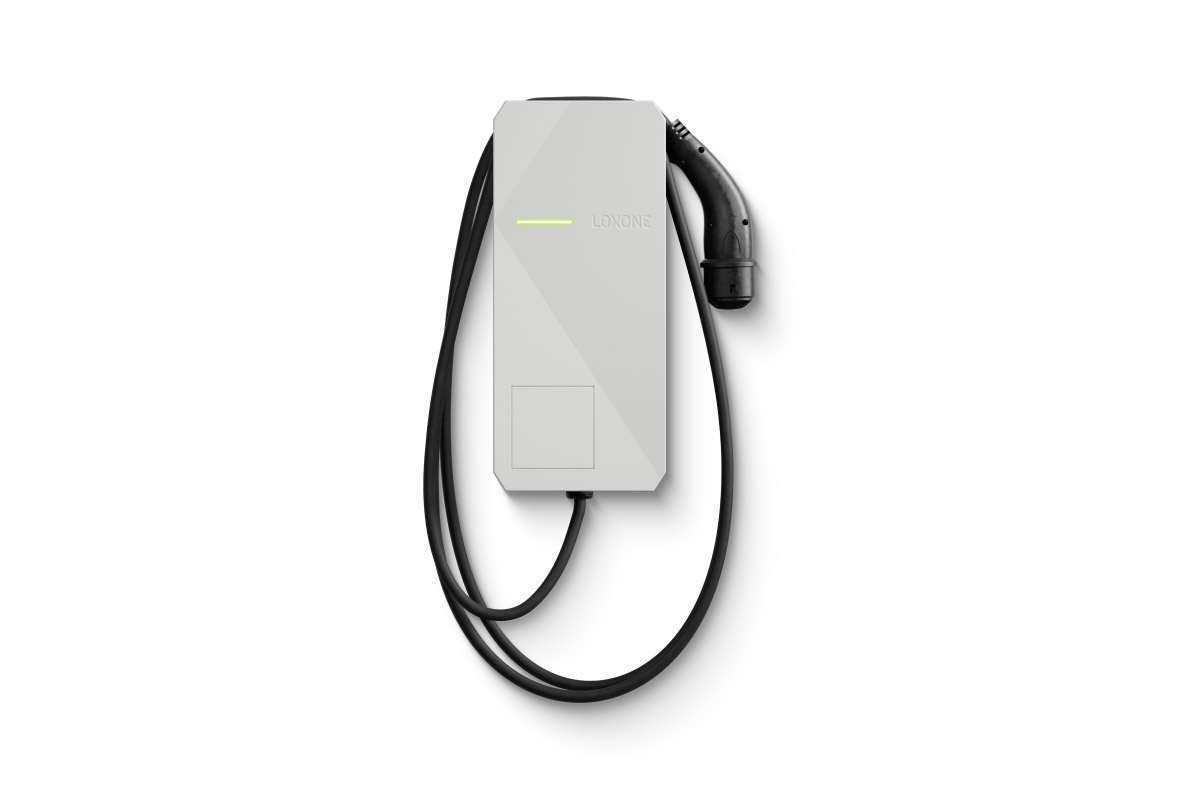

Wallbox 22kW 32A Tree

Artikel Nr.: 100677

Verfügbarkeit Lagernd

1.130,50 € (inkl. MwSt.)
Netto 950,00 €

Intelligente Ladestation für Ihr Elektrofahrzeug

Die Loxone Wallbox ermöglicht dynamisches Laden von 4,1 bis 22 kW und integriert sich dank Tree-Schnittstelle nahtlos in Ihr Smart Home. Damit wird sie zum Herzstück Ihres Energiemanagements: von PV-Überschussladen bis hin zu variablen Stromtarifen.

Stellen Sie sich vor: Ihr Elektroauto lädt automatisch dann, wenn die Sonne scheint oder der Strompreis am niedrigsten ist – effizient, kostengünstig und ganz ohne manuelles Eingreifen.

Technische Highlights

Ladeleistung bis zu 22 kW Wechselstrom – schnell und kostengünstig
Vorinstalliertes Loxone Energy Meter 3-Phase Tree für einfache Installation
PV-Überschussladen – nutzen Sie Ihre eigene Solarenergie optimal
Strombörsen-Anbindung: günstig laden auch ohne PV, ideal für variable Tarife

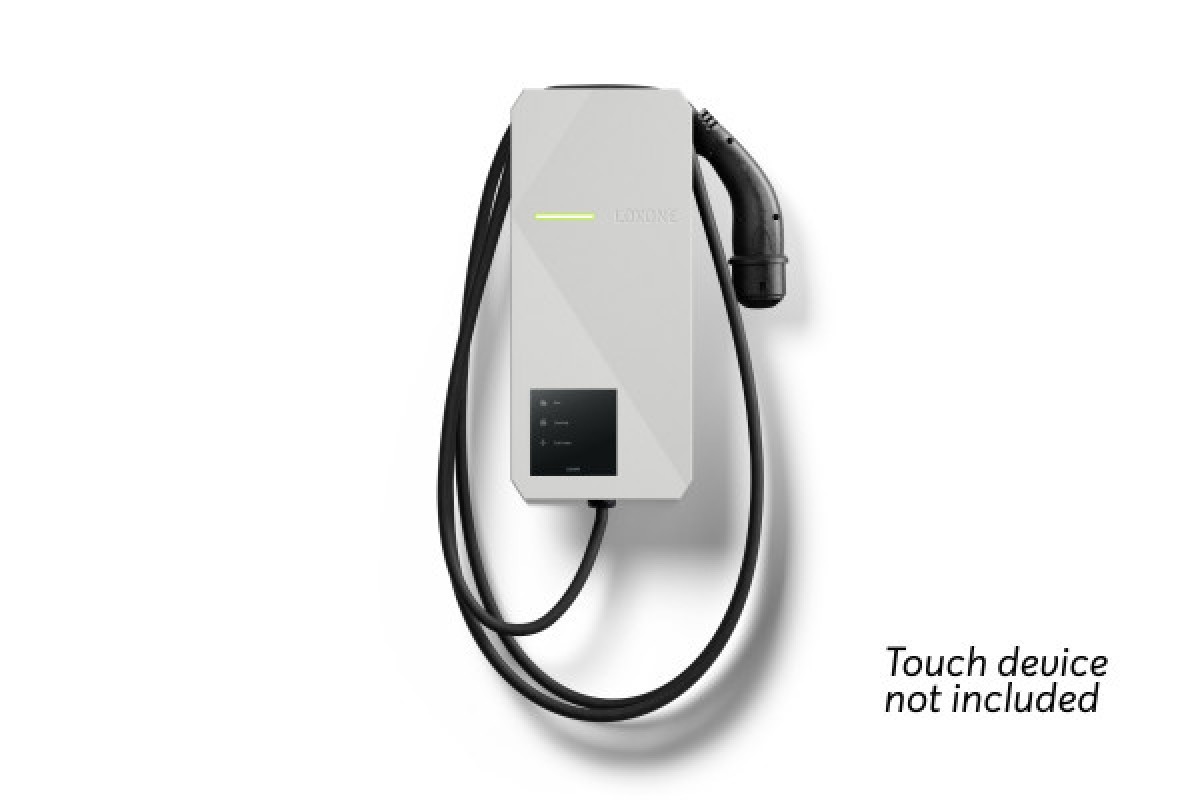

Einfache Bedienung per Loxone App oder über Touch Pure Flex / NFC Code Touch
Nutzeridentifikation und Abrechnung per NFC
Flottentauglich: optimale Leistungsverteilung und Absicherung
Bis zu 5 anpassbare Lademodi
OCPP-fähig für Integration in Backend-Systeme

Ob zu Hause oder im Fuhrpark – die Loxone Wallbox macht Laden intelligent, effizient und zukunftssicher.

Spezifikationen:

Elektrische Daten

Spannungsversorgung: AC-Eingang (Netzspannung): 3 x 230/400 V, 50 Hz24 VDC Eingang: 18-24 V
Strom: AC Eingang (Netzspannung): 3 x 32 A24V DC Eingang: max. 120mA
Leistungsaufnahme: AC Eingang (Netzspannung): Standby: 0.4 W, Laden: 4 W24V DC Eingang: Standby: 0.3 W, Laden: 1.8 W
Verlustleistung bei max. Last: AC Eingang: 6,9 W (beim Laden mit 32 A / Phase in der Wallbox)Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.

Energy Meter 3-Phase Tree (100567)

Messgenauigkeit: MID / Klasse B EN 50470 / Klasse 1 IEC 62053 / Klasse 0.5 ANSI C12.1

Schnittstellen

Modbus RTU: max. 1 Gerätmax. 3 m Leitungslängeeinstellbare Baudrate & ParitätDatentypen: 16 & 32 bitmin. Abfragezyklus: 0,1 s / 1 s
Loxone Tree: Verbindung mit Miniserver / Tree Extension
OCPP: 1.6 & 2.0.1, NFC Code Touch erforderlich

Umgebungsbedingungen

Temperatur: -20...50°C / -4...122°F
Luftfeuchtigkeit: max. 95 % r. F. (nicht kondensierend)

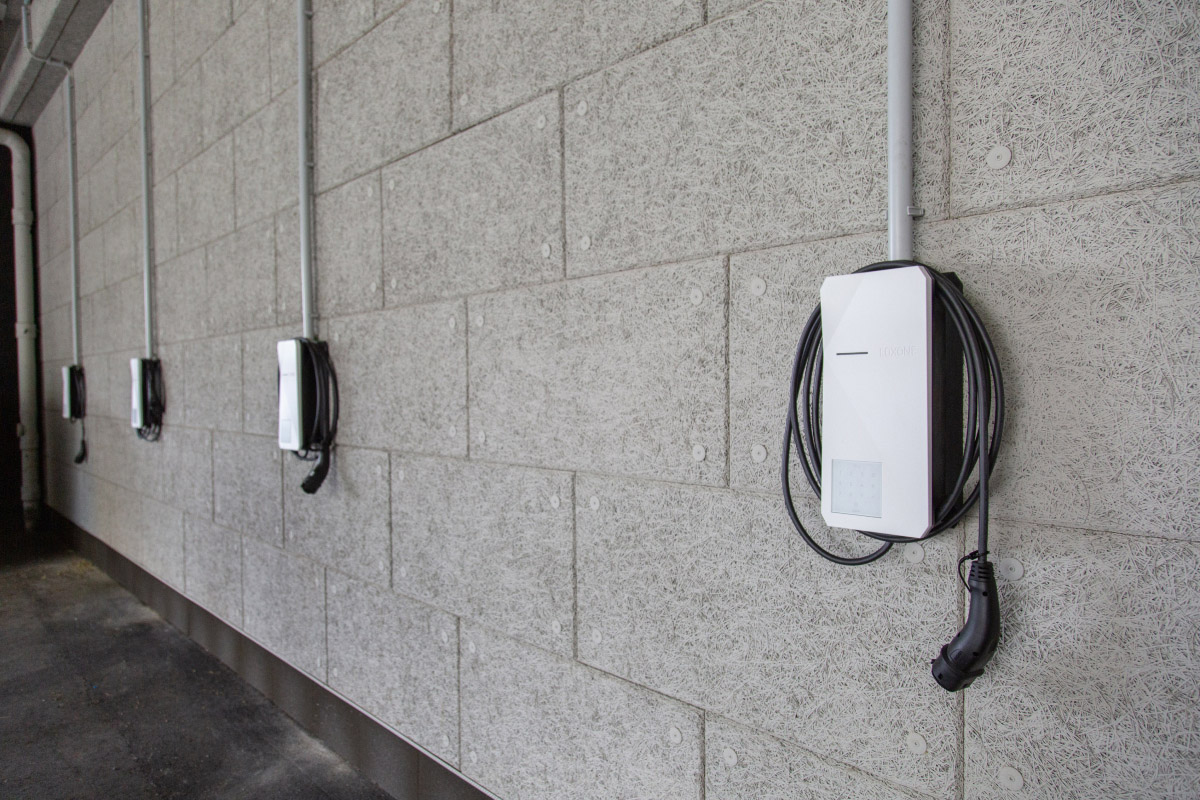

Installation: Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule
Empfohlene Montagehöhe: Kabelauslass: 132 cmOberkante: 165 cm
Betriebshöhe: max. 2000 m
Schutzklasse: Klasse I
Schutzart: IP44 (IEC 60529)IK08 (IEC 62262)

Anschlüsse

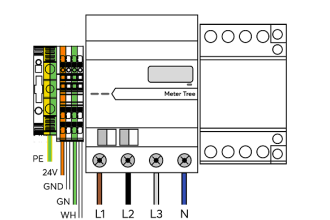

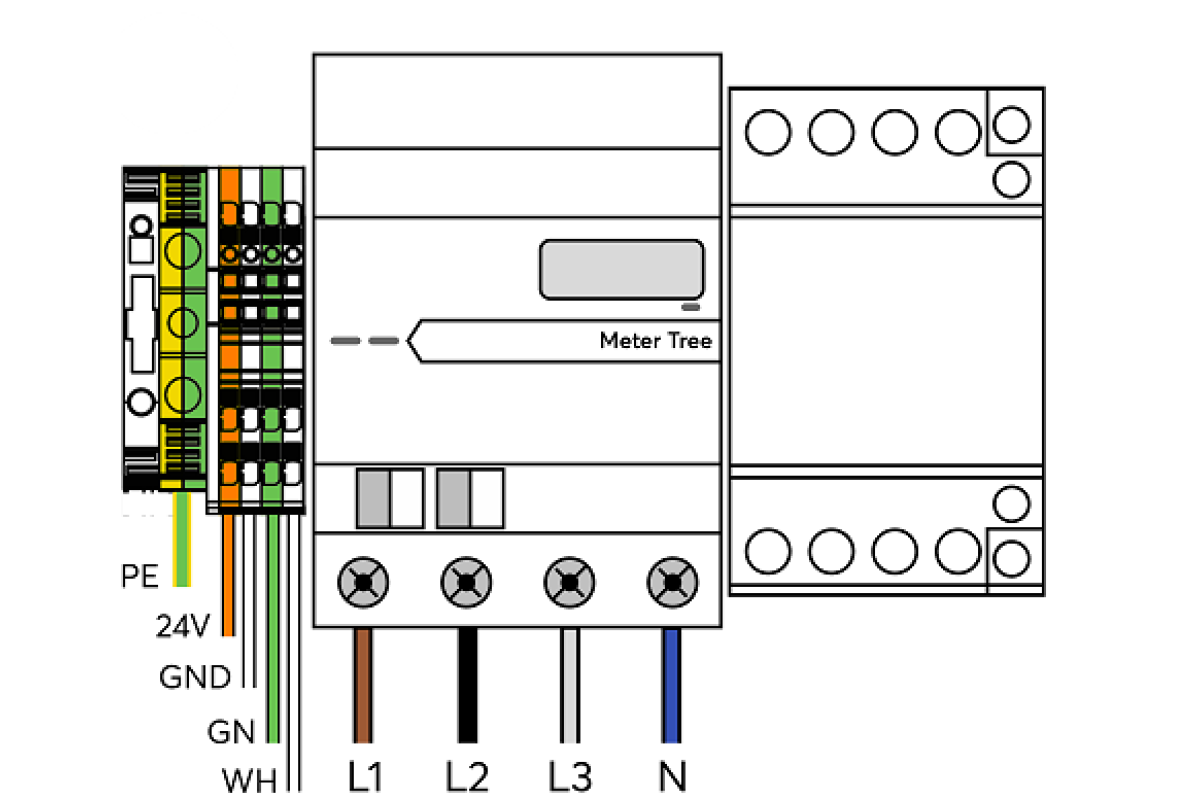

Klemmentyp: AC-Eingang - PE: WPE6AC-Eingang - L1, L2, L3, N: -DC-Eingang, Loxone Tree: A3C 1.5Modbus: SPTAF 1
Leiterquerschnitt: AC-Eingang - PE: 0,5 … 10 mm² AC-Eingang - L1, L2, L3, N: 1,5 … 25 mm²DC-Eingang, Loxone Tree: 0,14 … 1,5 mm²Modbus: 0,25 … 0,75 mm²
Abisolierlänge: AC-Eingang - PE: 12 mmAC-Eingang - L1, L2, L3, N: 14 … 15 mmDC-Eingang, Loxone Tree: 8 mmModbus: 8 mm
Anzugsdrehmoment: AC-Eingang - L1, L2, L3, N: 1,3 NmDC-Eingang, Loxone Tree: 3 NmModbus: (Push-In)
Temperaturbeständigkeit: AC-Eingang - PE: -40…105 °CAC-Eingang - L1, L2, L3, N: -40…70 °CDC-Eingang, Loxone Tree: -60…130 °CModbus: -60…100 °C
Schraubenantrieb: AC-Eingang - L1, L2, L3, N: 0,8 x 4 mmDC-Eingang, Loxone Tree: PZ2Modbus: (Push-In)

Produkteigenschaften

Farbe: Gehäuse: RAL 9005Dekorabdeckung: RAL 9003
Glanzgrad: Matt

Gewicht & Abmessungen

Nettogewicht: 4,4 kg
Bruttogewicht: 5,9 kg

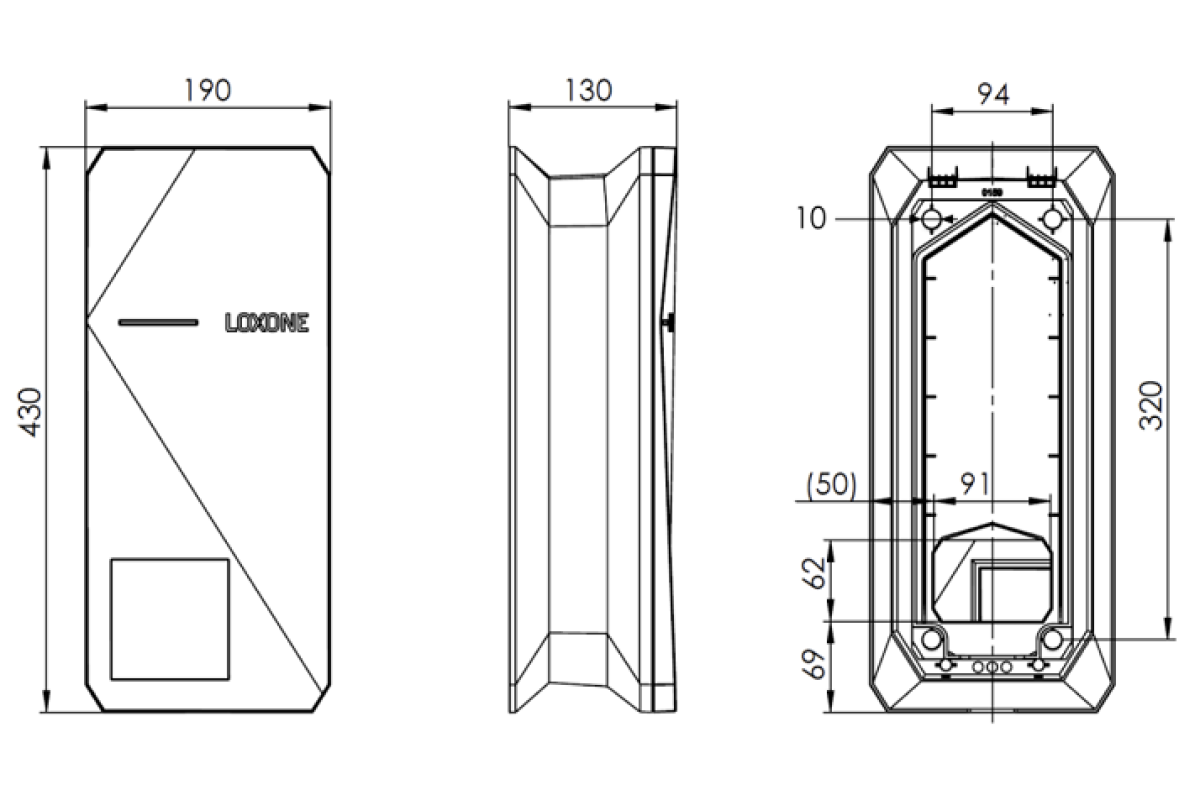

Produktmaße: 430 x 190 x 130 mm (H x B x T)
Packmaß: https://pim.loxone.com//01%20Product%20Data/05%20Product%20Specifications/Product%20Dimensions%20Drawing/Wallbox.png

Zertifizierungen & Standards

Zertifizierungen: Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)
Normen: CE (LVD 2014/35/EU, EMCD 2014/0/EU)IEC 61851-1IEC 61851-22
Verschmutzungsgrad: 3

Laden

Max. Ladeleistung: 22 kW (3 phasig 32 A) einstellbar von 4,1 kW bis 22 kW
Ladebetriebsart: Ladebetriebsart 3 (IEC 61851-1)
Fehlerstromerkennung: Intern, RDC-MD, DC 6 mA, (IEC 62955)
Ladekabel mit Stecker: Typ 2 Stecker (IEC 62196)5 Meter Kabel, 5 x 4 mm² + 1 x 0,5 mm²
